Prečo je grafitový čln pre PECVD taký dôležitý pre kvalitu filmu a stabilitu produkcie?

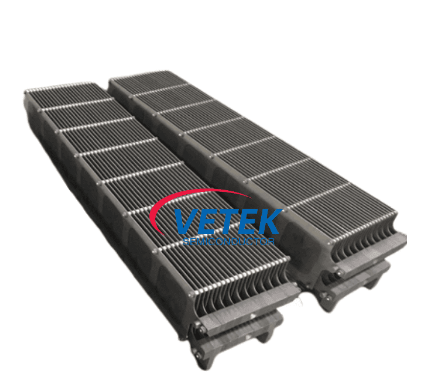

Akú úlohu vlastne zohráva grafitová loď pre PECVD?

Grafitový čln pre PECVD nie je len pasívny držiak na doštičky. Je to jedna z tichých zložiek, ktorá dokáže ovplyvniť celý rytmus depozície. V komore PECVD závisí kvalita filmu od citlivej rovnováhy distribúcie teploty, vzdialenosti plátkov, expozície plynu, interakcie plazmy a mechanickej stability. Ak nosič naruší túto rovnováhu, proces môže stále prebiehať, ale výstup prestane byť predvídateľný.

Kupujúci sa niekedy výrazne zameriavajú na konfiguráciu reaktora, návrh plynového systému alebo cykly čistenia komôr, a to dáva zmysel. To sú hlavné nákladové strediská. Ale loď, ktorá nesie oblátky, sedí priamo v strede procesného okna. Ak sa jeho geometria posunie, ak z jeho povrchu vypadnú častice, ak zle reaguje na opakované zahrievanie a ochladzovanie, alebo ak nedokáže udržať doštičky konzistentne umiestnené, proces sa začne unášať spôsobmi, ktoré sú drahé a ťažko diagnostikovateľné.

V skutočnej výrobe je dôslednosť všetkým. Silný grafitový čln pre PECVD pomáha udržiavať opakovateľnosť od šarže k šarži. Podporuje rovnomerné nakladanie, znižuje riziko kontaminácie, ktorému sa dá vyhnúť, a dáva vlascom väčšiu šancu na poskytovanie stabilnej hrúbky filmu a rovnomerného elektrického výkonu.

Prečo kupujúci často podceňujú prepravcu a potom za to platia?

Odpoveď je jednoduchá: grafitová loď zvyčajne vyzerá menej „technicky“ ako vybavenie okolo nej. Nemá vizuálny vplyv napájacieho zdroja, vákuového systému alebo automatizačného modulu. Je teda ľahké s ním zaobchádzať ako s komoditnou súčasťou. Presne tam začínajú problémy.

Náklady na výber nesprávnej lode sa zriedka objavujú v samotnej cenovej ponuke. Neskôr sa prejaví ako šrot, prepracovanie, nestabilné receptúry, dlhšie intervaly údržby alebo častejšie cykly výmeny. Môže sa to objaviť aj v čase inžinierskeho tímu. Keď linka trávi dni sledovaním problému s jednotnosťou, ktorý sa ukáže ako spojený s deformáciou nosiča alebo degradáciou povrchu, „lacný“ komponent prestane byť veľmi rýchlo lacný.

Ďalším dôvodom, prečo kupujúci túto časť podceňujú, je, že nie každý dodávateľ to dobre vysvetľuje. Niektoré uvádzajú len rozmery a objemovú hmotnosť. Na týchto informáciách záleží, ale neodpovedajú na otázky, ktoré v skutočnosti zaujímajú procesných inžinierov: Aká stabilná je štruktúra pri opakovaných tepelných cykloch? Ako dobre materiál odoláva chemickému napadnutiu v špecifickom plynnom prostredí? Ako prísne sú kontrolované kritické tolerancie? Môže dodávateľ prispôsobiť dizajn, ak sa zmení geometria komory alebo počet plátkov?

Pri serióznom nákupnom rozhodnutí by sa malo pozerať za hranice jednoduchého označenia materiálu a pýtať sa, ako sa bude grafitová loď správať po týždňoch a mesiacoch v skutočnej komore.

Aké procesné problémy môže spôsobiť nesprávna grafitová loď?

Nesprávna grafitová loď pre PECVD môže spôsobiť problémy, ktoré sa na prvý pohľad zdajú nesúvisiace. Tímy môžu vidieť nižšiu výťažnosť, odchýlky v hrúbke filmu, nevysvetliteľnú kontamináciu alebo kratšie intervaly údržby bez okamžitého prepojenia týchto výsledkov späť s nosičom.

• Nerovnomerné ukladanie filmupretože rozstup plátkov alebo geometria člna nie je dostatočne konzistentná v prevádzkových podmienkach
• Generovanie častícspôsobené nízkou kvalitou materiálu, zlým opracovaním alebo rozpadom povrchu v priebehu času
• Tepelná nerovnováhačo ovplyvňuje rýchlosť depozície a sťažuje ladenie procesu
• Krátka životnosťkeď základný grafit alebo náter nezvládne skutočné chemické prostredie
• Častejší zásah do komoryv dôsledku kontaminácie alebo predčasného opotrebovania komponentov
• Nestabilita receptúryto núti inžinierske tímy kompenzovať slabosť hardvéru prostredníctvom úprav procesov

Čo robí tieto problémy frustrujúce je, že sa často objavujú postupne. Prvých pár cyklov sa môže zdať prijateľných. Potom sa čiara začne unášať. Niekoľko operátorov si všimne trend. Inžinieri začínajú sprísňovať kontrolné normy. Postupom času sa tento proces stáva ťažšie zvládnuteľným. Preto by kupujúci mali myslieť na trvanlivosť pri opakovanom používaní, nielen na počiatočný vzhľad alebo laboratórne čísla.

Ktoré materiály a nátery si zaslúžia väčšiu pozornosť?

Keď kupujúci porovnávajú grafitovú loď s PECVD, tri veci si zaslúžia viac pozornosti, než sa im zvyčajne dostáva: čistota grafitu, štrukturálna konzistencia a stratégia ochrany povrchu.

Po prvé, čistota.Vysoko čistý grafit pomáha znižovať riziko nežiaduceho znečistenia. To je dôležité, pretože procesy PECVD sú citlivé a malé zdroje kontaminácie môžu spôsobiť problémy s kvalitou, ktoré sú oveľa drahšie ako samotný nosič.

Po druhé, štrukturálna konzistencia.Dokonca aj dobrá trieda grafitu môže fungovať zle, ak je ovládanie obrábania slabé. Rozstup štrbín, povrchová úprava hrán, rovinnosť a celková rozmerová disciplína ovplyvňujú to, ako doštičky sedia a ako stabilná loď zostáva pri opakovanom tepelnom cyklovaní.

Po tretie, výber povlaku.Nie každý proces PECVD kladie rovnaké nároky na povrch lode. Dôležitá je chémia plynov, metóda čistenia, expozícia plazmou a cieľový film. Niektoré aplikácie využívajú pyrolytický uhlík, zatiaľ čo iné vyžadujú extra tvrdosť a chemickú odolnosť spojenú s povrchovými riešeniami na báze karbidu kremíka. Správna voľba závisí skôr od podmienok procesu používateľa než od preferencií jednej veľkosti.

Tu sa pochopenie aplikácie stáva kritickým. Dobrý dodávateľ by nemal jednoducho požiadať o výkres a vrátiť cenu. Lepšia konverzácia začína prostredím komory, naneseným filmom, čistiacim cyklom, očakávanou životnosťou, veľkosťou plátku a špecifickými poruchami, ktoré už zákazník videl.

Ako by mali kupujúci hodnotiť grafitovú loď pre PECVD pred objednávkou?

Najinteligentnejší kupujúci nehodnotia tento produkt iba podľa ceny. Hodnotia to znížením rizika. Pred objednaním požiadajte dodávateľa, aby prediskutoval nielen rozmery, ale aj prevádzkovú logiku.

1. Začnite s procesom.Vysvetlite typ filmu, typ substrátu, usporiadanie komory, čistiace plyny a teplotný profil.
2. Objasnite bod bolesti.Snažíte sa zlepšiť životnosť, znížiť kontamináciu, stabilizovať jednotnosť alebo vymeniť dovážaný diel?
3. Opýtajte sa na párovanie materiálov.Rovnaký dizajn člna sa môže správať odlišne v závislosti od stupňa grafitu a spôsobu povrchovej úpravy.
4. Skontrolujte tolerancie, ktoré sú dôležité pri používaní.Nie každý rozmer je rovnako dôležitý. Zamerajte sa na rozmery, ktoré ovplyvňujú nakladanie plátkov a stabilitu procesu.
5. Diskutujte o očakávaných mechanizmoch opotrebovania.Užitočný dodávateľ by mal byť schopný hovoriť o oxidačnom riziku, plazmovej erózii, koróznych dráhach a tepelnej únave.
6. Požiadajte o praktickú podporu.Overenie vzorky, vylepšenie dizajnu a diskusia o aplikácii sú často cennejšie ako nízka počiatočná ponuka.

WuYi TianYao Advanced Material Tech.Co., Ltd.má dobrú pozíciu pre tento druh rozhovoru, pretože seriózni priemyselní nákupcovia len zriedka chcú všeobecnú odpoveď. Chcú komponent, ktorý zodpovedá realite komory a procesu. V aplikáciách polovodičov a pokročilých náterových aplikácií je táto praktická zhoda to, čo oddeľuje tolerovateľnú časť od spoľahlivej.

Ak dodávateľ predáva iba všeobecné silné stránky, ale nemôže hovoriť konkrétne o životnosti, kontrole kontaminácie a kompatibilite náterov, je to zvyčajne varovný signál. Kupujúci si zaslúžia viac ako len vyleštené znenie. Potrebujú dôkaz o porozumení procesu.

Čo uľahčuje prácu s jedným dodávateľom ako s iným?

Rozdiel často spočíva v tom, ako dodávateľ rieši technickú komunikáciu. S najlepšími dodávateľmi sa ľahšie spolupracuje, pretože znižujú neistotu. Včas kladú správne otázky, odporúčajú reálne možnosti a pomáhajú zákazníkovi vyhnúť sa nákladným nesúladom.

Spoľahlivý dodávateľ grafitových člnov pre produkty PECVD by mal byť schopný urobiť nasledovné:

• Pochopte prepojenie medzi dizajnom nosiča a výstupom procesu
• Odporučte možnosti materiálu a náteru na základe skutočných prevádzkových podmienok
• Radšej kontrolujte kvalitu obrábania, než sa spoliehajte na široké menovité rozmery
• Zabezpečte konzistenciu z jednej dávky častí do druhej
• Podporte zdokonaľovanie produktu, keď zákazník potrebuje prispôsobenie
• Komunikujte spôsobom, ktorý pomôže nákupným a inžinierskym tímom zostať v súlade

To je dôležité, pretože väčšina nákupných rozhodnutí v tejto oblasti zahŕňa technický aj komerčný tlak. Technika chce spoľahlivosť. Nákup chce racionálnu štruktúru nákladov. Vedenie chce menej prerušení. Správny dodávateľ pomáha všetkým trom skupinám pohybovať sa rovnakým smerom.

Ako môže lepšia grafitová loď znížiť celkové prevádzkové náklady?

Kvalitnejšia grafitová loď pre PECVD nemusí byť vždy najlacnejšou možnosťou v prvý deň, ale často sa stáva lepšou hodnotou počas celého prevádzkového cyklu. Je to preto, že celkové náklady zahŕňajú oveľa viac ako obstarávanie.

Lepší operátori môžu znížiť skryté náklady niekoľkými spôsobmi:

• Menej defektov spojených s kontamináciou alebo nestabilitou
• Dlhšie servisné intervaly pred výmenou sú potrebné
• Menej času stráveného inžinierstvom na kompenzáciu driftujúceho hardvéru
• Skráťte prestoje súvisiace s čistením alebo riešením problémov
• Lepšia opakovateľnosť, ktorá chráni plánovanie výroby

V mnohých továrňach skutočné úspory pochádzajú z pokoja procesov. Keď operátori dôverujú dopravcovi, keď inžinieri nemusia prenasledovať nevysvetliteľné variácie a keď nákup nie je nútený do častých výmenných cyklov, celá linka sa ľahšie riadi. Ten prevádzkový kľud je cenný. Zároveň chráni výstup, efektivitu práce a dôveru zákazníkov.

Lepšia otázka teda nie je „Ktorá grafitová loď je najlacnejšia? Je to „Ktorá grafitová loď pomáha mojej šnúre bežať stabilnejšie a dlhšie s menším počtom prekvapení, ktorým sa dá vyhnúť?“ To je otázka, ku ktorej sa skúsení kupujúci vracajú znova a znova.
