Povlak z karbidu kremíka

VeTek Semiconductor sa špecializuje na výrobu ultračistých produktov s povlakom z karbidu kremíka, tieto povlaky sú určené na aplikáciu na čistený grafit, keramiku a žiaruvzdorné kovové komponenty.

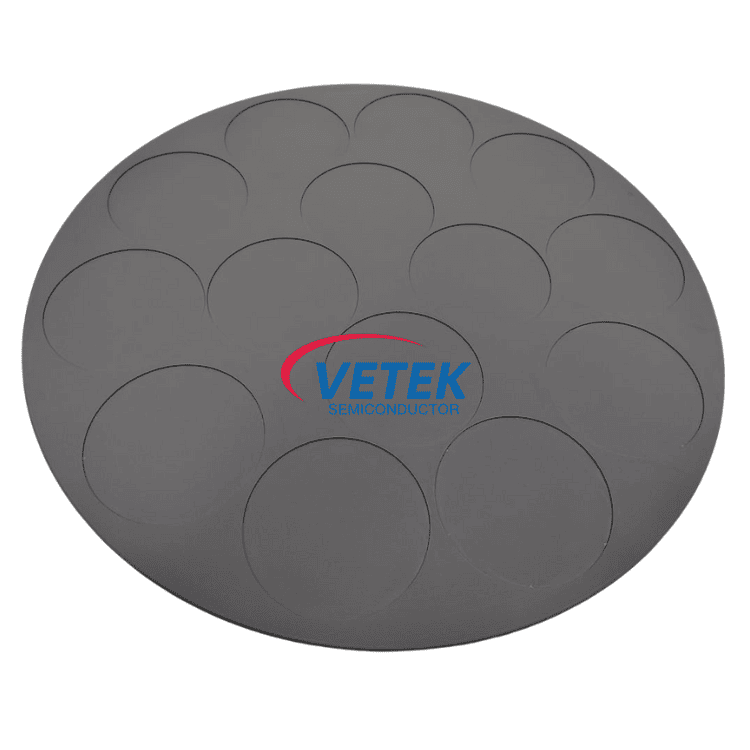

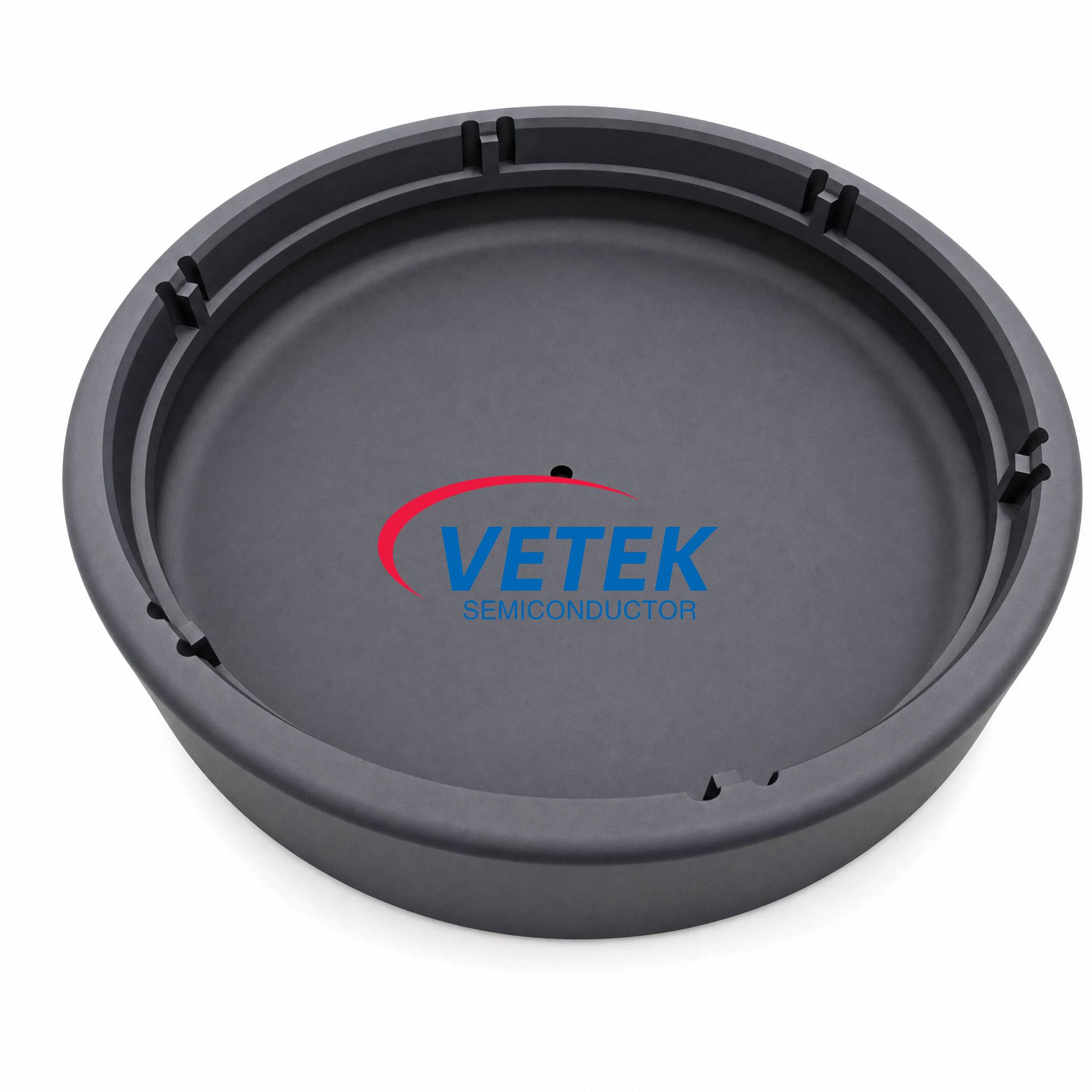

Naše vysoko čisté nátery sú primárne určené na použitie v polovodičovom a elektronickom priemysle. Slúžia ako ochranná vrstva pre doštičkové nosiče, susceptory a vyhrievacie prvky a chránia ich pred korozívnym a reaktívnym prostredím, ktoré sa vyskytuje v procesoch ako MOCVD a EPI. Tieto procesy sú neoddeliteľnou súčasťou spracovania plátkov a výroby zariadení. Okrem toho sú naše nátery vhodné pre aplikácie vo vákuových peciach a ohrev vzoriek, kde sa stretávame s vysokým vákuom, reaktívnym a kyslíkovým prostredím.

Vo VeTek Semiconductor ponúkame komplexné riešenie s našimi pokročilými možnosťami strojárskej dielne. To nám umožňuje vyrábať základné komponenty s použitím grafitu, keramiky alebo žiaruvzdorných kovov a nanášať keramické povlaky SiC alebo TaC vo vlastnej réžii. Poskytujeme tiež lakovacie služby pre diely dodané zákazníkom, čím zaisťujeme flexibilitu pri splnení rôznych potrieb.

Naše produkty s povlakom z karbidu kremíka sa široko používajú v epitaxii Si, epitaxii SiC, systéme MOCVD, procese RTP / RTA, procese leptania, procese leptania ICP / PSS, procese rôznych typov LED vrátane modrej a zelenej LED, UV LED a hlbokého UV LED atď., Ktoré sú prispôsobené zariadeniam od LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI atď.

Parameter povlaku polovodičového karbidu kremíka VeTek

CVD SIC FILM KRIŠTÁĽOVÁ ŠTRUKTÚRA
