Čo je povlak z karbidu kremíka (SiC)? Vlastnosti, CVD proces a aplikácie

Detailný súhrn

A povlak z karbidu kremíka (Povlak SiC)je hustá vrstva SiC nanesená na povrch komponentu, zvyčajne vysoko čistý grafit, aby sa vytvorilo chemicky odolné a tepelne stabilné procesné rozhranie. V polovodičových zariadeniach sa povlak bežne vyrábachemická depozícia z pár (CVD).

Jeho výkon pochádza z kombinovaného systémugrafitový substrát, CVD SiC vrstva, geometria komponentov a prostredie reaktora.

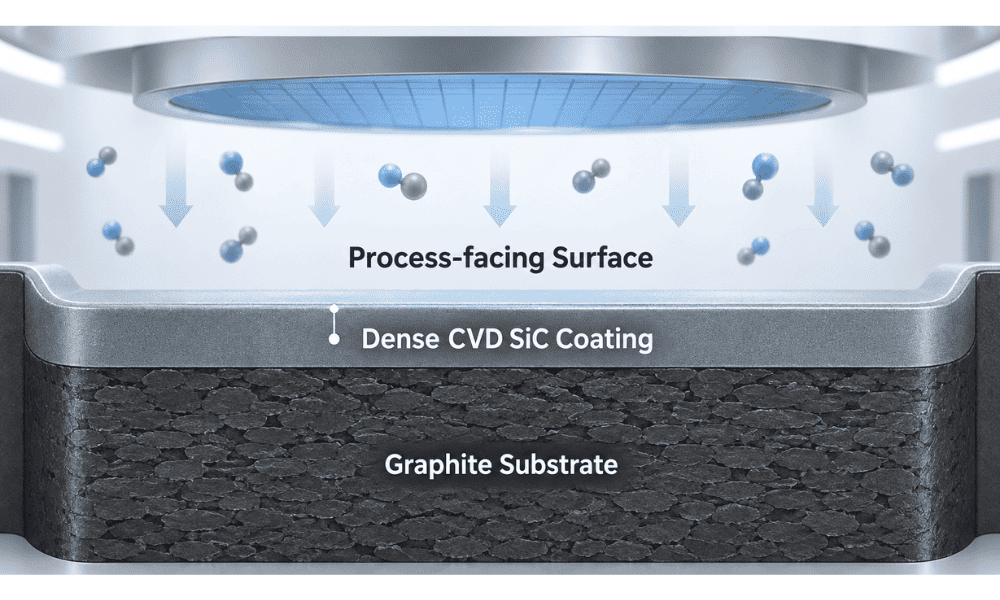

1. Čo je povlak z karbidu kremíka?

Grafit je široko používaný pre časti polovodičových horúcich zón, pretože je opracovateľný a tepelne stabilný. Čistý grafit však môže reagovať s procesnými plynmi, oxidovať, uvoľňovať nečistoty alebo vytvárať častice, keď povrch degraduje.

CVD SiC mení stav povrchu. Karbid kremíka je nanesený ako hustá polykryštalická vrstva na opracovanom grafitovom tele, čím vytvára bariéru medzi grafitom a procesným prostredím.

Procesný plyn / plátok → Hustý povrch CVD SiC → Rozhranie SiC/Grafit → Telo z vysoko čistého grafitu

Grafit dodáva konštrukčné teleso, tepelnú hmotu a opracovateľnosť; SiC poskytuje procesný povrch. Rozhranie musí prežiť depozíciu, chladenie a opakované cykly reaktora.

SGL Carbon opisuje komerčné povlaky SiC ako husté, opotrebeniu a korózii odolné CVD vrstvy nanesené na izostatický grafit s aplikáciami pokrývajúcimi rast polovodičových kryštálov, epitaxiu kremíka/SiC aMOCVD.

To je dôvod, prečo by mali byť diely potiahnuté SiC polovodičovej kvality hodnotené akoinžinierske materiálové systémy, a nie jednoducho ako „grafit s povlakom“.

CVD SiC povlak verzus pevný SiC

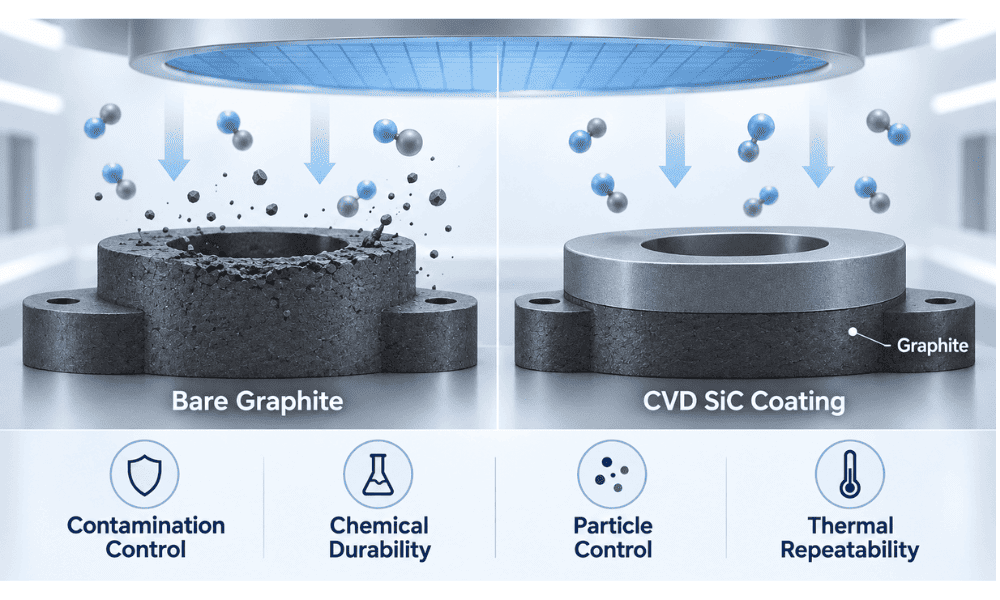

2. Prečo je grafit potiahnutý SiC v polovodičových zariadeniach?

Účelom je spojiť výrobné a tepelné výhody grafitu s povrchom vhodnejším pre náročné polovodičové podmienky.

Grafitový susceptor alebo doštičkový nosič možno opracovať do úzkych tolerancií a zložitých vreciek. CVD SiC potom chráni povrch vystavený procesným plynom a čisteniu. Táto kombinácia rieši štyri hlavné problémy.

Kontrola kontaminácie.Hustý povrch s vysokou čistotou pomáha izolovať spodný grafit od prostredia plátku.

Chemická odolnosť.Epitaxia a MOCVD používajú agresívne prekurzory a čistiacu chémiu; SiC zlepšuje odolnosť v porovnaní s exponovaným grafitom.

Kontrola častíc.Praskliny, odlupovanie alebo degradácia povrchu sa môžu stať zdrojmi častíc, takže integrita náteru je priamo dôležitá pre čistotu procesu.

Tepelná opakovateľnosť.Susceptory a nosiče sú súčasťou tepelného poľa reaktora. Ich geometria a stav povrchu musia zostať stabilné, aby teplota plátku zostala opakovateľná.

Mersen identifikuje vysokú teplotu, vysoké vákuum, agresívne plynné prekurzory, kontrolu kontaminácie a odolnosť voči čistiacim kyselinám ako kľúčové prevádzkové požiadavky na grafitové zariadenia používané v epitaxii a MOCVD. Zdôrazňuje tiež kompatibilitu grafit/SiC CTE ako dôležitú pre integritu povlaku.

To vysvetľuje, prečo nemožno oddeliť kvalitu náterukvalita grafitu, rozmerová presnosť alebo podmienky reaktora. Chemicky vynikajúca vrstva SiC na zdeformovanom alebo zle navrhnutom komponente môže stále poskytovať slabý výkon procesu.

3. Ako sa vyrába CVD povlak z karbidu kremíka?

Typický výrobný reťazec je:

Výber grafitu → Presné obrábanie → Čistenie → Príprava povrchu → Nanášanie CVD SiC → Kontrola

Grafit sa vyberá pre čistotu, mikroštruktúru a tepelné správanie, potom sa pred nanášaním opracúva, pretože rovinnosť, hĺbka kapsy a geometria hrán ovplyvňujú konečné rozmery a rovnomernosť povlaku.

Počas CVD vstupujú plynné prekurzory do vysokoteplotného reaktora. Reaktívne častice sa dostávajú na povrch grafitu, kde SiC nukleuje a prerastá do súvislej vrstvy.

SGL Carbon verejne uvádza typické teploty nanášania SiC približne1 200 až 1 300 °Cpre svoj komerčný proces poťahovania. Uvádza β-SiC alebo kubický 3C-SiC pre jeden náterový systém.

Nedávny výskum grafitových susceptorov potiahnutých CVD-SiC ďalej ukazuje, že štruktúra povlaku silne závisí od podmienok spracovania.

A 2026Vedecké správyštúdia skúmala depozíciu z1 100 až 1 350 °Cspolu so zmenami tlaku a pomeru H2/MTS. Výskumníci pozorovali významné zmeny v morfológii povlaku, drsnosti, stechiometrii a tvrdosti, čo dokazuje vzťah medzi:

Parametre CVD → Mikroštruktúra SiC → Vlastnosti povlaku → Výkon komponentov.

Dôležitá inžinierska lekcia je taká„CVD SiC“ nie je jeden pevný materiál.

Špecifikácia ako:

"100 μm povlak SiC"

opisuje iba hrúbku.

Nedefinuje úplne:

l čistota;

l pórovitosť;

l štruktúra zŕn;

l drsnosť povrchu;

l rovnomernosť povlaku;

l kvalita rozhrania;

l zvyškové napätie.

Pre polovodičové zariadenia môžu byť tieto faktory rovnako dôležité ako nominálna hrúbka.

Bežné chyby povlaku

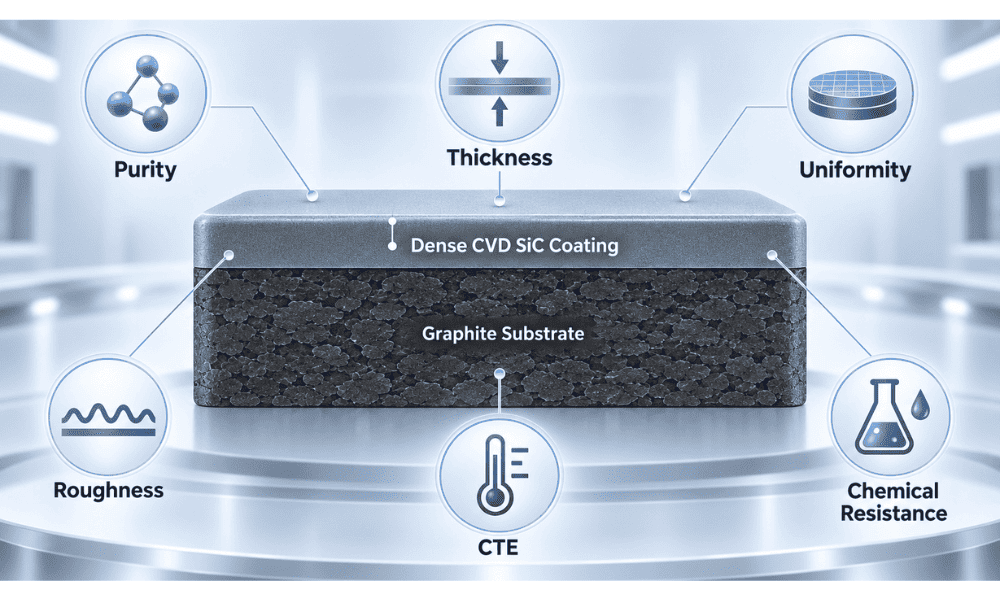

4. Na ktorých vlastnostiach povlaku SiC záleží najviac?

Pre použitie polovodičov sú najužitočnejšie vlastnosti spojené s kontrolou kontaminácie, stabilitou procesu a životnosťou komponentov.

Ako verejná komerčná referenčná hodnota uvádza SGL Carbon pre jeden povlak SiC objemovú hustotu približne3,2 g/cm³, tvrdosť40 GPa, tepelná rozťažnosť4,3 × 10^-6 K^-1od 100 do 600 °C a typickú hrúbku náteru100 μm. Tieto hodnoty sú skôr príkladmi ako univerzálnymi špecifikáciami polovodičov.

Osobitnú pozornosť si zasluhujú dva parametre:hrúbka povlaku a CTE.

1. Hrubší povlak SiC nie je automaticky lepší.

Dodatočná hrúbka môže poskytnúť väčšiu ochrannú bariéru, ale môže tiež zmeniť rozmery komponentov a zvýšiť nahromadené zvyškové napätie. To sa stáva dôležitým pre susceptory anosiče oblátokkde hĺbka vrecka, rovinnosť a geometria hrán sú procesne kritické.

2. Zhoda CTE je rovnako dôležitá.

SiC sa nanáša pri vysokej teplote a potom sa ochladzuje spolu s grafitovým substrátom. Ak sa SiC a grafit rozťahujú a zmršťujú odlišne, v blízkosti rozhrania vzniká mechanické napätie.

Zjednodušená cesta zlyhania je:

CTE nesúlad → Zvyškové napätie → Mikrotrhlina → Šírenie trhliny → Delaminácia → Častice / Odkrytý grafit

Tento mechanizmus vysvetľuje, prečo zlyhanie povlaku nemožno vždy vyriešiť jednoducho zvýšením hrúbky.

A 2026Ceramics InternationalŠtúdia špecificky skúmala SiC nanesený na grafite pri 1 260 ° C, 1 280 ° C a 1 320 ° C a zistila, že teplota nanášania ovplyvňuje mikroštruktúru a medzifázovú adhéziu.

Preto by sa kvalita náteru mala posudzovať podľa kombinácie:

Čistota + mikroštruktúra + jednotnosť + integrita rozhrania + geometria

skôr ako samotná hrúbka.

5. Kde sa používa grafit potiahnutý SiC a ako by sa mal vyberať?

Najsilnejšie aplikácie sú komponenty, ktoré čelia vysokej teplote, reaktívnej chémii a prísnym požiadavkám na úroveň plátkov.

1. Silikónová epitaxia

Grafitové susceptory potiahnuté SiC podporujú doštičky a zároveň sa podieľajú na prenose tepla. Plochosť, geometria vreciek, rovnomernosť povlaku a stav povrchu môžu ovplyvniť teplotu plátku a epitaxiálnu rovnomernosť.

Povlak je preto súčasťou širšieho tepelného systému:

Ohrievač / Zdroj energie → Susceptor → Tepelná hranica plátku → Teplota plátku → Epitaxný rast

2. Epitaxia karbidu kremíka

Epitaxia SiC kladie mimoriadne náročné požiadavky na materiály tepelného poľa. Susceptory, krúžky a súvisiace komponenty si musia zachovať chemickú stabilitu, nízku kontamináciu a rozmerovú stálosť prostredníctvom opakovanej prevádzky pri vysokej teplote.

3. GaN a LED MOCVD

Nosiče plátku MOCVD a satelitné platformy fungujú v prostrediach bohatých na prekurzory, kde distribúcia teploty nosiča ovplyvňuje podmienky rastu na plátku.

Zmeny geometrie nosiča alebo stavu povrchu môžu prispieť k variáciám v:

l teplota oblátky;

l rýchlosť rastu;

l hrúbka filmu;

l zloženie;

l jednotnosť oblátky k oblátke.

Mersen špecificky identifikuje vysoko čistý grafit potiahnutý SiC, rovnomerné tepelné správanie, odolnosť voči agresívnym plynom a odolnosť voči chemickému čisteniu in situ ako dôležité požiadavky pre aplikácie epitaxie.

4. Iné vysokoteplotné procesy

Vybrané komponenty RTP/RTA, CVD, ALD a iné komponenty tepelného poľa môžu tiež používať grafit potiahnutý SiC, ak to odôvodňuje teplota, chémia, riziko kontaminácie a geometria.

Výber by mal začať sreaktor a proces, nejde o všeobecnú špecifikáciu náteru.

Definuj:

l model procesu a reaktora;

l veľkosť oblátky;

l prevádzková teplota;

l procesné a čistiace plyny;

l kreslenie komponentov;

l požiadavka na grafit;

l kritické rozmery a rovinnosť;

l hrúbka povlaku;

l drsnosť povrchu;

l požiadavky na kontrolu.

Najužitočnejšia RFQ kladie jednu ústrednú otázku:

Čo musí tento komponent robiť vo vnútri reaktora?

Povlak SiC potom môže byť navrhnutý skôr podľa skutočného cieľa než podľa parametra izolovaného materiálu.

V prípade epitaxie a MOCVD nie je cieľom len čo najdlhší povlak. Je to komponent schopný podporovať:

Stabilná teplota plátku + nízka kontaminácia + nízka tvorba častíc + opakovateľný rast + predvídateľná životnosť

6. Často kladené otázky

1. Aký je hlavný účel povlaku karbidu kremíka na grafite?

Vytvára vysoko čistý, chemicky odolný procesný povrch pri zachovaní opracovateľnosti a tepelných výhod grafitového tela.

2. Prečo sa CVD používa na povlakovanie SiC?

CVD umožňuje SiC rásť priamo na komplexných grafitových povrchoch a poskytuje kontrolu nad štruktúrou povlaku, hrúbkou a rovnomernosťou, keď je proces nanášania správne navrhnutý.

3. Je hrubší povlak SiC vždy lepší?

Nie. Hrúbka musí byť vyvážená zvyškovým napätím, rozmerovou toleranciou, geometriou komponentov a prevádzkovými podmienkami.

4. Čo spôsobuje praskanie alebo delamináciu povlaku SiC?

Medzi bežné faktory patrí nesúlad grafit/SiC CTE, zvyškové napätie, defekty rozhrania, nevhodné podmienky nanášania a opakované tepelné cykly.

5. Aké informácie sú potrebné pre RFQ s grafitom potiahnutým SiC?

Poskytnite výkres, model reaktora, proces, veľkosť plátku, prevádzkovú teplotu, procesné a čistiace plyny, požiadavku na grafit, špecifikáciu povlaku, kritické tolerancie, kontrolné kritériá a množstvo.

Potrebujete vlastný CVD grafitový komponent potiahnutý SiC?

VeTek Semiconductor poskytuje grafitové komponenty potiahnuté SiC pre epitaxiu polovodičov a súvisiace aplikácie spracovania pri vysokých teplotách.

Zdieľajte svoj model reaktora, výkresy komponentov, požiadavky na grafit, špecifikácie povlaku, prevádzkové podmienky a kontrolné kritériá, aby ste mohli prediskutovať vhodné riešenie.

Požiadajte o technickú konzultáciu| Odošlite svoju kresbu

Preskúmajte náš sortiment povlakov z karbidu kremíka.

Referencie

1. SGL Carbon. Povlaky SIGRAFINE® SiC.Technické údaje a informácie o aplikácii pre CVD SiC povlaky na izostatickom grafite.

2. Mersen. Zariadenie na spracovanie polovodičov — Ultra čistý grafit potiahnutý karbidom kremíka.Technické informácie pre aplikácie epitaxie a MOCVD.

3. Huo, Y., Qin, S., Chen, Y., a kol. "Štúdia korelácie proces-štruktúra-vlastnosť v CVD-SiC povlakoch na grafitových substrátoch."Vedecké správy, zv. 16, článok 4150, 2026.

4. Ma, Q., a kol. "Medzifázová adhézia CVD-SiC povlakov na grafitových substrátoch: Úloha teploty v mikroštruktúre a mechanických vlastnostiach."Ceramics International, zv. 52, číslo 3, 2026, s. 3711–3718.
