Ako povlak TaC zvyšuje rast kryštálov SiC v aplikáciách PVT

Ako povlak TaC zvyšuje rast kryštálov SiC v aplikáciách PVT

Karbid kremíka (SiC) je teraz základom pokroku, ktorý možno vidieť v oblasti pohonov elektrických vozidiel, konvertorov obnoviteľnej energie a vysokofrekvenčných výkonových modulov. Ekonomika výroby a výkon zariadenia závisia od zväčšenia rozmerov kryštálov SiC, zvýšenia výťažnosti šarží a potlačenia populácie defektov. Splnenie týchto cieľov si vyžaduje viac ako len vyladené receptúry procesov. Integrita a životnosť materiálov tepelného poľa sa stávajú rovnako rozhodujúcimi, najmä vzhľadom na agresívne podmienky vo vnútri pecí na fyzikálnu prepravu pár (PVT).

Spomedzi možností povrchového inžinierstva pre grafitové diely získalo merateľnú trakciu chemické pokovovanie zrážaním pár (CVD) karbidu tantalu (TaC). Tento povlak jednoducho nechráni substrát; aktívne upravuje povrchovú chémiu a tepelnú odozvu komponentov, ktoré majú najtvrdšiu službu.

Čo robí TaC povlak vo vnútri PVT pece？

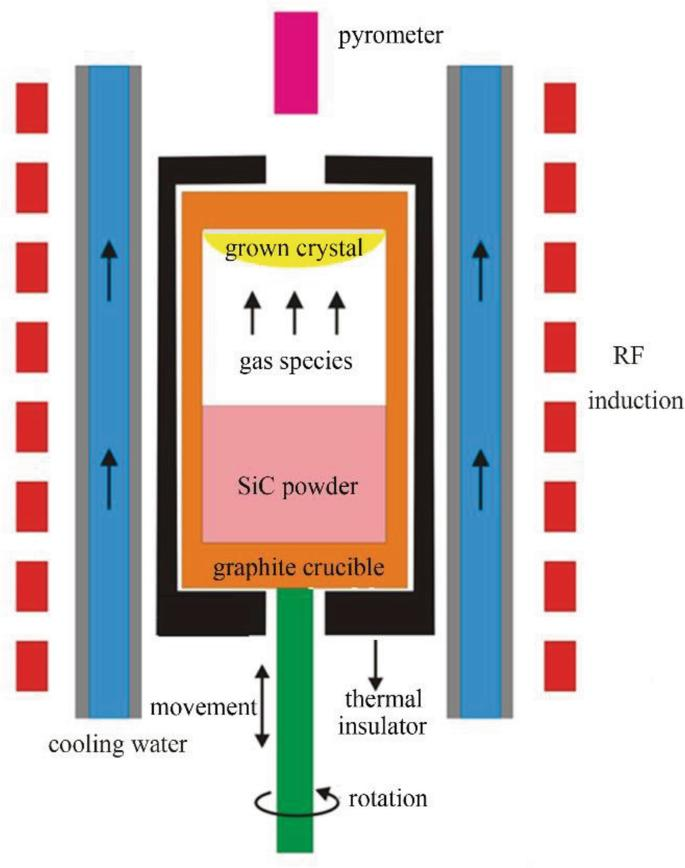

Rast PVT prebieha sublimáciou SiC suroviny nad 2000 °C. Výsledné druhy pary sa pohybujú smerom k chladnejšiemu zárodočnému kryštálu, kde kondenzácia a rekryštalizácia postupne vytvárajú guľu. Jeden beh môže trvať stovky hodín. Počas tohto intervalu každý grafitový povrch – steny téglika, držiak semien, vodiace krúžky – čelí konštantným výparom bohatým na kremík, extrémnym teplotným gradientom a mechanickému namáhaniu v dôsledku nesúladu tepelnej rozťažnosti.

Bez ochranných vrstiev podlieha grafit dvom paralelným degradačným dráham. Jedna je fyzikálna: povrchová erózia uvoľňuje jemné uhlíkové častice do prúdu pary. Druhý je chemický: para kremíka reaguje s grafitom za vzniku prchavého SiC alebo iných medziproduktov, čím sa postupne stenčuje stena súčiastky. Obe cesty zavádzajú uhlíkové zhluky alebo stopové kovové nečistoty do rastúceho kryštálu a obe skracujú životnosť drahého nábytku pece.

CVD TaC povlak prerušuje tieto mechanizmy. Poťahová vrstva je stechiometricky kontrolovaná, bez dier a priľnavá ku grafitovému substrátu. Predstavuje chemicky inertnú stranu voči vysokoteplotným výparom, takže podkladový grafit nikdy priamo nekontaktuje reaktívne prostredie. Toto oddelenie zásadne mení trajektóriu kontaminácie.

Pozorované zlepšenie kvality kryštálov

Pestovatelia kryštálov často uvádzajú, že komponenty potiahnuté TaC korelujú s nižším počtom uhlíkových inklúzií a zakončení mikrorúr. Vysvetlenie spočíva v schopnosti povlaku udržiavať konštantný stav povrchu počas viacerých cyklov. Nepotiahnutý grafit sa v priebehu času mení – jeho pórovitosť sa zvyšuje, jeho emisivita sa posúva a jeho lokálna distribúcia teploty sa mení. Tieto postupné zmeny narúšajú symetriu tepelného poľa nevyhnutnú pre rovnomerný radiálny rast.

Stabilné tepelné pole naopak zachováva axiálne a radiálne teplotné gradienty potrebné na riadený rast krokového toku na povrchu semien. S povlakom TaC si vnútro téglika zachováva svoju pôvodnú geometriu a tepelnú emisivitu počas viacerých rastových cyklov. Výsledkom je užšia distribúcia metrík kvality kryštálov medzi jednotlivými sériami, čo priamo zvyšuje podiel použiteľných doštičiek na guľu.

Predĺžená životnosť komponentov a prevádzkové náklady

Ekonomický dôvod pre povlak TaC často spočíva v predĺžení životnosti. Grafitové komponenty v nepotiahnutej forme môžu vyžadovať výmenu po 10–20 rastových cykloch v závislosti od špecifického teplotného profilu a trvania cyklu. Ekvivalenty s povlakom TaC v zdokumentovaných prevádzkach pece bežne dosahujú 2- až 3-násobok životnosti predtým, ako sa prejaví merateľný úbytok hmotnosti alebo zdrsnenie povrchu.

Táto odolnosť pramení z vysokého bodu topenia povlaku (presahujúceho 3 800 °C) a jeho nízkeho difúzneho koeficientu pre uhlík aj kremík. Dokonca aj pri 2 200 ° C zostáva interdifúzia cez rozhranie povlak-substrát zanedbateľná. Povlak sa pri tepelnom cyklovaní nerozlieva, neodlupuje sa ani nedelaminuje za predpokladu, že parametre nanášania CVD sú správne optimalizované. Dlhšie intervaly medzi výmenami komponentov sa premietajú do menšieho počtu cyklov ochladzovania a zahrievania pece, menšej práce pri rozbíjaní a opätovnej montáži a nižšej spotrebe vysoko čistého grafitového materiálu.

Špecifikácie čistoty, na ktorých záleží pre polovodiče

V prípade SiC triedy zariadení môžu kovové nečistoty na úrovni častíc na milión znížiť životnosť nosiča a prierazné napätie. Samotný povlak preto musí byť kompatibilný s polovodičmi. CVD TaC spracované z vysoko čistých prekurzorov dosahuje zdokumentovanú čistotu 99,999841 %. Tento údaj nie je náhodný: odráža zámernú kontrolu nad čistením prekurzorového plynu, čistotou reaktora a manipuláciou po depozícii. Pri tejto úrovni čistoty zostávajú všetky kovové častice, ktoré by mohli difundovať z povlaku do plynnej fázy, pod analytickými detekčnými limitmi počas typického trvania rastu.

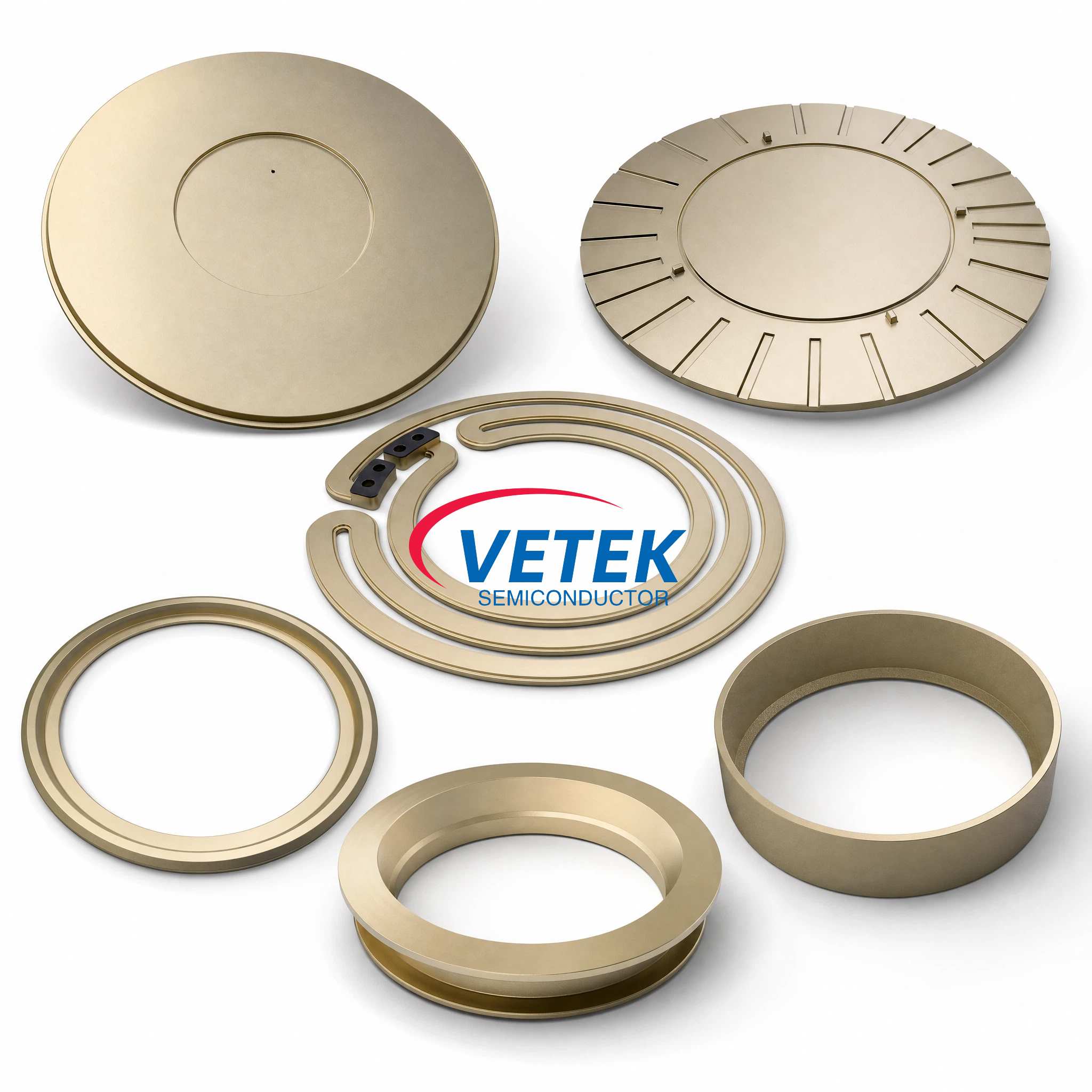

Bežne potiahnuté grafitové diely

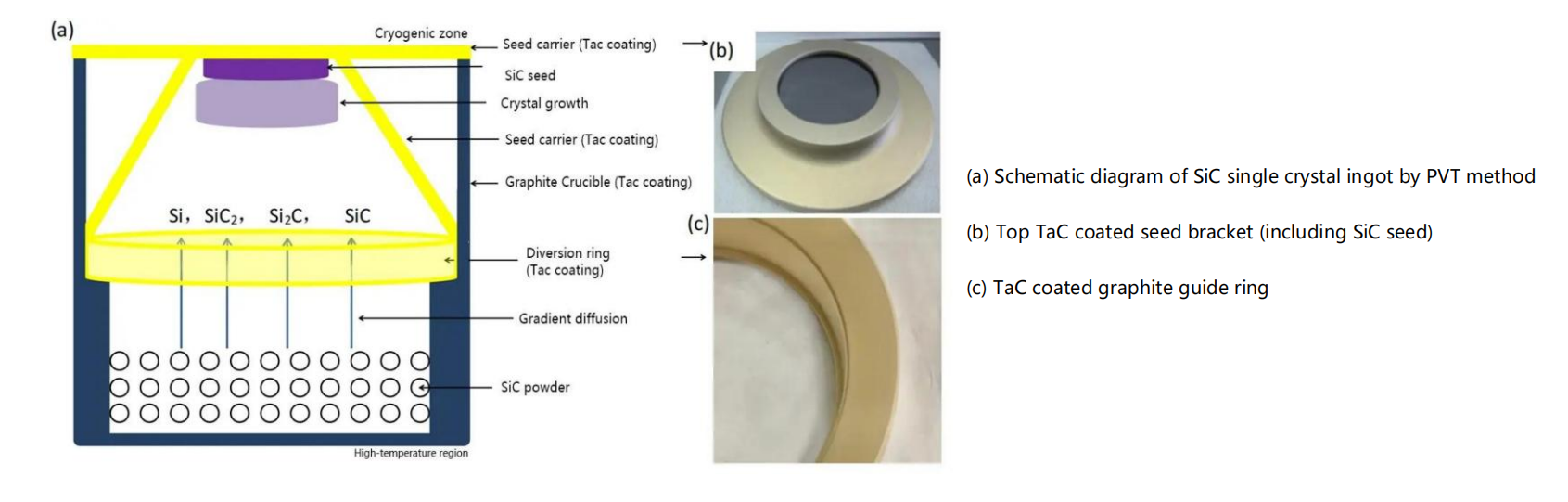

Tepelné polia PVT zvyčajne obsahujú päť až osem rôznych grafitových komponentov, ktoré môžu ťažiť z aplikácie TaC:

Tégliky, ktoré obsahujú práškový zdroj SiC a udržujú najvyššie teploty.

Držiaky semien, ktoré upevňujú očkovací kryštál a vyžadujú presný tepelný kontakt.

Vodiace krúžky, ktoré tvarujú dráhu prúdenia pary smerom k semenu.

Téglikové krúžky a rozpery, ktoré vymedzujú medzeru medzi zdrojom a semenom.

Dodatočné izolačné štíty alebo podporné stĺpiky v určitých konštrukciách pecí.

Potiahnutie všetkých alebo väčšiny týchto častí vytvára konzistentný povrchový stav v celej horúcej zóne, a nie zmiešané potiahnuté a nepotiahnuté povrchy, ktoré by mohli spôsobiť lokalizované tepelné alebo chemické asymetrie.

Prečo skôr CVD ako iné metódy depozície？

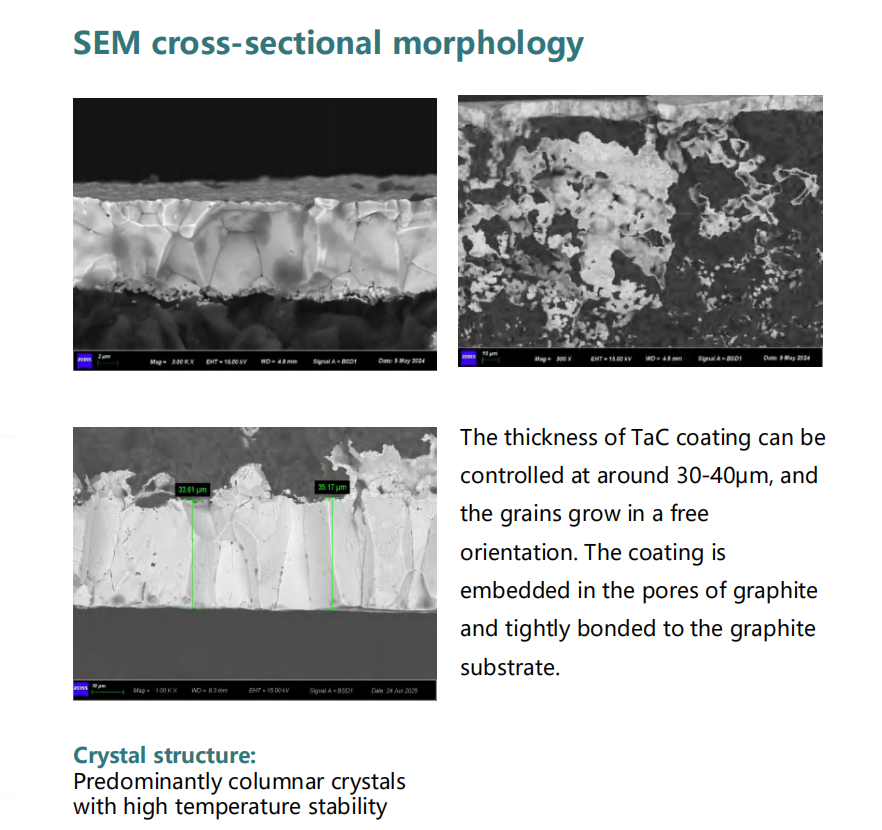

Nie všetky povlaky TaC fungujú rovnako. Plazmovým striekaním alebo cementovaním v pake sa vytvárajú hrubšie vrstvy, ale s vyššou pórovitosťou, horšou priľnavosťou a väčším rizikom odlupovania pri tepelnom šoku. CVD sa vyznačuje rastom povlaku atóm po atóme z prekurzorov v plynnej fáze. To poskytuje plne husté mikroštruktúry s veľkosťou zŕn rádovo niekoľkých mikrometrov a rovnomernosťou hrúbky v rozmedzí ± 5 μm naprieč veľkoplošnými komponentmi.

Štandardná hrúbka CVD TaC je špecifikovaná na 30 ± 5 μm pre väčšinu téglikov a držiakov PVT. Pre pece s predĺženými cyklami alebo vyššími špičkovými teplotami je možné použiť prispôsobenú hrúbku až do 40 μm. Hrubšie povlaky zväčšujú dĺžku difúznej bariéry, ale vyžadujú starostlivé prispôsobenie koeficientu tepelnej rozťažnosti grafitového substrátu, aby sa predišlo medzifázovému namáhaniu – faktoru dobre charakterizovanému pri návrhu procesu CVD.

Praktické úvahy o adopcii

Zariadenia, ktoré prechádzajú z nepotiahnutých komponentov na komponenty potiahnuté TaC, by mali počítať s úpravami regulácie teploty. Povlak mení emisivitu povrchu, čo môže posunúť údaje pyrometra alebo kalibráciu výkonu na teplotu o 20–50 °C. Tento posun je predvídateľný a opakovateľný, takže krátky kalibračný cyklus stačí na opätovné nastavenie správnych teplotných nastavených hodnôt. Po tejto počiatočnej kompenzácii sa potiahnutý systém chová konzistentnejšie naprieč sériami ako jeho nepotiahnutý náprotivok, čím sa znižuje potreba ladenia po sériách.

Záver

Výroba SiC na báze PVT kladie mimoriadne požiadavky na grafitové komponenty tepelného poľa. CVD TaC povlak rieši tieto požiadavky prostredníctvom štyroch vzájomne prepojených efektov: potláča uvoľňovanie uhlíkových častíc, blokuje kremíkový útok na substrát, zachováva symetriu tepelného poľa počas predĺžených sekvencií a predlžuje intervaly výmeny komponentov. Tieto výsledky spoločne zlepšujú kryštálovú čistotu, zvyšujú využiteľný výťažok na guľu a znižujú príspevok spotrebných dielov k nákladom na plátok. Keď sa veľkosti plátkov SiC pohybujú smerom k 200 mm a požiadavky na hustotu defektov sa ďalej sprísňujú, prijatie upravených povlakov, ako je TaC, sa pravdepodobne rozšíri z možnosti na základnú špecifikáciu v pokročilých výrobných linkách.
