Ako sa CVD povlak z karbidu kremíka nanáša na grafit?

A CVD povlak z karbidu kremíka (SiC).vzniká vystavením zahriatej grafitovej zložky pôsobeniu kontrolovaných prekurzorových plynov vo vnútri reaktora na chemické vylučovanie pár. Reaktívne častice sa dostávajú na povrch grafitu, kde SiC nukleuje a prerastá do hustej polykryštalickej vrstvy. V prípade polovodičových susceptorov a nosičov plátkov závisí úspešná depozícia od čistoty grafitu, prípravy povrchu, teploty, tlaku, chémie plynov, prenosu hmoty, geometrie a kompatibility tepelnej rozťažnosti.

Cieľom nie je jednoducho „pokryť“ grafit, ale vytvoriť vysoko čistý procesný povrch s kontrolovanou hrúbkou, drsnosťou, stechiometriou a integritou rozhrania.

1. Od grafitového substrátu po povrch pripravený na CVD

Proces začína výberom substrátu, opracovaním a čistením.Vysoko čistý izostatický grafitsa bežne používa, pretože kombinuje opracovateľnosť, tepelnú stabilitu a relatívne rovnomernú mikroštruktúru.

Medzi kľúčové faktory substrátu patrí čistota, hustota, pórovitosť, štruktúra zŕn a koeficient tepelnej rozťažnosti (CTE). Pre susceptory a nosiče plátkov je presnosť obrábania rovnako dôležitá, pretože hĺbka kapsy, rovinnosť, geometria hrán a hrúbka steny môžu ovplyvniť prietok plynu a konečné tepelné správanie.

Zjednodušená postupnosť je:

Výber grafitu → Presné obrábanie → Čistenie → Príprava povrchu → Ukladanie CVD → Kontrola

Pred nanesením musí byť povrch čistý a vhodný na nukleáciu. Kontaminácia, uvoľnené častice alebo lokálne poškodenie povrchu môžu narušiť skorý rast SiC a neskôr sa stať slabými oblasťami, dierkami alebo nerovnomernými oblasťami. Príprava substrátu a nanášanie náterov by sa preto mali považovať za jeden integrovaný proces.

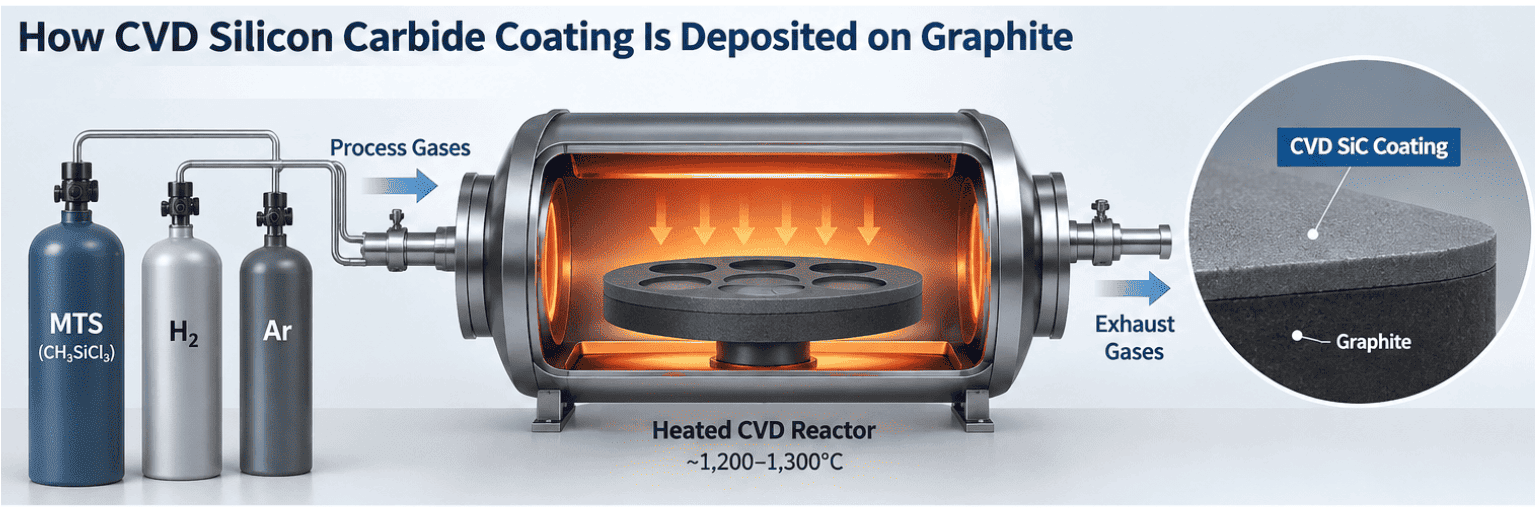

2. Ako vzniká SiC v CVD reaktore

Široko študovaná cesta používametyltrichlórsilán (MTS, CH3SiCl3)ako jednozdrojový prekurzor kremíka a uhlíka s vodíkom a často argónom v plynovom systéme. Pri vysokej teplote sa MTS rozkladá prostredníctvom reakcií v plynnej fáze a povrchových reakcií. Reaktívne častice sú transportované cez hraničnú vrstvu, adsorbujú sa na horúcom povrchu grafitu, reagujú a tvoria pevný SiC, pričom sa odstraňujú prchavé vedľajšie produkty.

Postupnosť ukladania sa dá zjednodušiť takto:

Dodávka prekurzora → Transport plynu → Difúzia hraničnej vrstvy → Povrchová adsorpcia → Nukleácia → Rast zrna

Komerčné CVD nanášanie SiC na grafit sa bežne vykonáva vyššie o1200 °C; SGL Carbon uvádza typický rozsah1 200 až 1 300 °Cpre jeho proces.

A 2026Vedecké správyštúdie s použitím skúmaného systému MTS-H21 100 až 1 350 °Ca identifikoval prechod blízko1180 °Cmedzi silnejšou kontrolou povrchovej reakcie a režimom, v ktorom sa transport a difúzia stávajú čoraz dôležitejšími.

Pri nižšej teplote môže kinetika povrchovej reakcie obmedziť usadzovanie. Keď teplota stúpa, rozklad prekurzora sa zrýchľuje. Akonáhle sú povrchové reakcie dostatočne rýchle, transport reaktívnych látok cez hraničnú vrstvu plynu sa stáva dôležitejším.

Pre komplexné susceptory je preto rovnomernosť povlaku tiež aproblém dynamiky tekutín.

3. Čo riadi rast, hrúbku a rovnomernosť?

Kvalita CVD SiC je určená niekoľkými spojenými premennými, nie jednou „najlepšou“ teplotou.

Teplota silne ovplyvňuje morfológiu. V štúdii z roku 2026 sa depozícia blíži1200 °Cprodukovali husté, dobre definované β-SiC zrná v testovaných podmienkach, zatiaľ čo nadmerná teplota podporovala hrubšie štruktúry.

Rovnako dôležité je zloženie plynu. V systéme MTS-H2 pomer vodíka k MTS mení reakčné cesty obsahujúce uhlík a kremík. Citovaná štúdia získala takmer stechiometrický Si/C pri anMolárny pomer H2/MTS okolo 10v jeho podmienkach; toto by sa malo považovať za príklad výskumu, nie za univerzálny priemyselný recept.

Tlak a rýchlosť plynu ovplyvňujú, ako reaktívne druhy dosahujú komplexné vlastnosti. Ostré rohy, hlboké kapsy, drážky a tienené povrchy môžu vytvoriť rôzne miestne podmienky hraničnej vrstvy, takže povlak rovnomerný na plochom kupóne sa môže stať nerovnomerným na viacvreckovom susceptore.

Toto je dôvodCFD a optimalizácia prietoku reaktorasú užitočné pre zložité polovodičové časti.

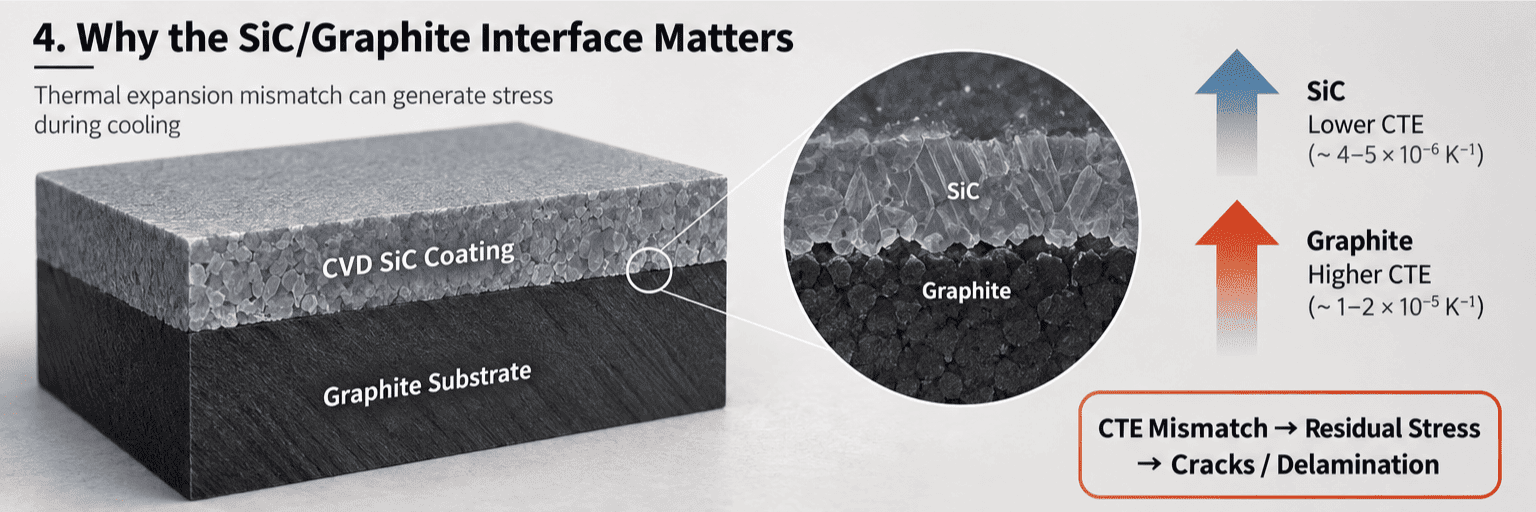

4. Prečo je rozhranie SiC/grafit dôležité

Rozhranie SiC/grafit je hlavným determinantom životnosti povlaku.

SiC sa ukladá pri vysokej teplote a komponent sa neskôr opakovane zahrieva a ochladzuje počas epitaxie alebo MOCVD. Pretože grafit a SiC sa nerozpínajú rovnako, dochádza počas chladenia a cyklovania k tepelnému namáhaniu.

Zjednodušená cesta zlyhania je:

Nesúlad CTE + zvyškové napätie → Mikrotrhlina → Delaminácia → Častice / Odkrytý grafit

Dobrý dizajn povlaku preto vyžaduje grafitovú triedu s vhodnou tepelnou rozťažnosťou, kontrolovaným stavom povrchu a procesom nanášania, ktorý zabraňuje nadmernému namáhaniu.

A 2026Ceramics Internationalštúdia skúmajúca CVD SiC na grafite tiež ukázala, že teplota depozície ovplyvňuje mikroštruktúru povlaku a medzifázovú adhéziu.

Rozhoduje aj hrúbka. Hrubšia vrstva môže zvýšiť ochrannú bariéru, ale môže tiež zmeniť rozmery komponentov a zvýšiť nahromadené napätie. Pri polovodičových súčiastkach sa preto musí hrúbka povlaku posudzovať spolu s geometriou, rovinnosťou, povrchovou úpravou a očakávanými tepelnými cyklami.

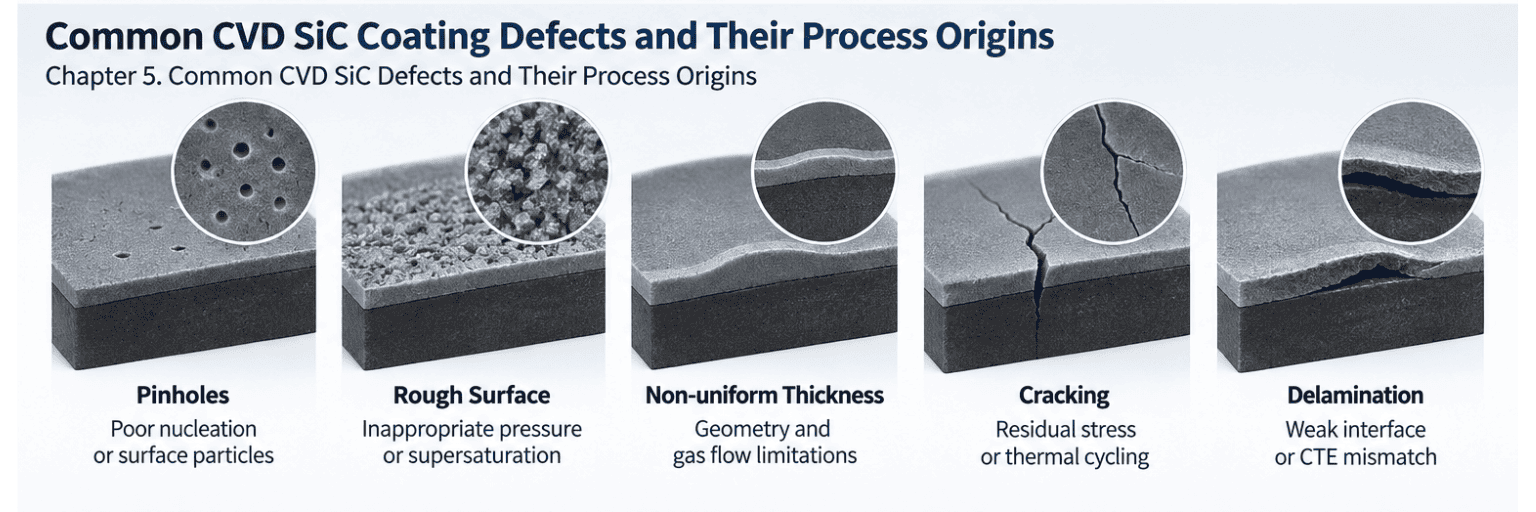

5. Bežné CVD SiC defekty a ich procesný pôvod

Poruchy povlaku najlepšie pochopíte spojením viditeľného symptómu s jeho rastovým mechanizmom.

Schodíky, rohy, slepé oblasti a vrecká môžu narušiť prúdenie plynu. Ak sa reaktívne druhy vyčerpajú pred dosiahnutím tienenej oblasti, rýchlosť lokálnej depozície môže klesnúť. Naopak, lokálne vysoké presýtenie môže podporovať hrubý alebo defektný rast.

Cieľom nie je najvyšší depozičný výkon. Povlak polovodičov vyžaduje rovnováhu medzihustota, čistota, stechiometria, drsnosť povrchu, rovnomernosť hrúbky a integrita rozhrania.

Toto je obzvlášť dôležité pre multi-vreckové nosiče MOCVD a epitaxné susceptory, kde môžu existovať rôzne miestne podmienky prietoku v rámci toho istého komponentu.

6. Od CVD povlaku k polovodičovému komponentu

Po nanesení by mal byť povlak hodnotený ako súčasť hotového komponentu a nie ako izolovaný materiál.

V závislosti od aplikácie môže kvalifikácia zahŕňať:

l Dhĺbková kontrola a rovinnosť;

l Chrúbka omáčky a rovnomernosť hrúbky;

l Sdrsnosť povrchu;

l Mikroskopia na praskliny, dierky alebo abnormálne zrná;

l Phasová alebo mikroštruktúrna analýza;

l Poverenie moču;

l Tzávodná a kontrolná dokumentácia.

V prípade epitaxie a MOCVD musí povlak prežiť aj skutočné procesné prostredie. Povlak, ktorý vyzerá prijateľne ihneď po nanesení, môže stále degradovať opakovanými tepelnými cyklami, agresívnou chémiou čistenia alebo lokálnymi podmienkami reaktora.

Inžiniersky reťazec možno teda zhrnúť takto:

CVD receptúra ​​→ Štruktúra povlaku → Kvalita rozhrania → Geometria komponentov → Tepelná / chemická stabilita → Výkonnosť procesu plátku

Tento vzťah vysvetľuje, prečo by sa povlak CVD SiC mal špecifikovať pomocouvýkonovo relevantné parametre skôr ako samotná nominálna hrúbka povlaku.

V prípade nosiča susceptora alebo plátku musí kvalita povlaku v konečnom dôsledku spolupracovať s kvalitou grafitu, presným obrábaním a geometriou komponentov, aby sa podporilo stabilné tepelné správanie, nízka kontaminácia a opakovateľné spracovanie polovodičov.

FAQ / RFQ

1. Aký prekurzor sa bežne používa na CVD povlak SiC na grafite?
Metyltrichlórsilán (MTS) je široko študovaný, pretože obsahuje kremík aj uhlík. Skutočná výrobná chémia a receptúry depozície sa líšia podľa výrobcu, reaktora a aplikácie.

2. Aká teplota sa používa na nanášanie CVD SiC na grafit?
Komerčné a výskumné procesy bežne fungujú pri teplotách nad 1 200 °C, ale optimálna teplota závisí od konštrukcie reaktora, tlaku, chémie prekurzora, stupňa grafitu a požadovanej štruktúry povlaku.

3. Čo kontroluje rovnomernosť hrúbky povlaku SiC?
Prúd plynu, tlak, geometria komponentov, depozičný čas, rozloženie teploty a prekurzor transportujú všetky látky. Hlboké vrecká, rohy a tienené povrchy sú obzvlášť citlivé na miestne podmienky prenosu hmoty.

4. Prečo môže CVD SiC povlak praskať alebo delaminovať?
Typickými prispievateľmi sú zvyškové napätie, nesúlad grafit/SiC CTE, neadekvátna príprava rozhrania, mikroštrukturálne defekty povlaku a opakované tepelné cykly.

5. Aké informácie by sa mali poskytnúť pre CVD SiC povlak RFQ?
Poskytnite 2D výkres alebo 3D model, funkciu komponentu, model reaktora, podmienky procesu, požiadavku na grafit, hrúbku povlaku, drsnosť povrchu, rozmerové tolerancie, požiadavky na kontrolu a požadované množstvo.

Referencie

1. SGL Carbon.Povlak SIGRAFINE® SiC — CVD nanášanie SiC na izostatický grafit, teplota povlaku a prispôsobenie tepelnej rozťažnosti.

2. Huo, Y. a kol.Štúdium korelácie procesu, štruktúry a vlastnosti v CVD-SiC povlakoch na grafitových substrátoch. Vedecké správy, zv. 16, článok 4150, 2026.

3. Ma, Q. a kol.Medzifázová adhézia CVD-SiC povlakov na grafitových substrátoch: Úloha teploty v mikroštruktúre a mechanických vlastnostiach. Ceramics International, zv. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Charakterizácia povlakov z karbidu kremíka pestovaných na grafite chemickým naparovaním. Journal of Materials Processing Technology, zv. 48, 1995.
