Prečo je grafitový krúžok potiahnutý poréznym karbidom tantalu (TaC) rozhodujúci pre spoľahlivý rast kryštálov SiC

Zhrnutie článku:ThePorézny grafitový krúžok potiahnutý karbidom tantalu (TaC).je špecializovaný komponent tepelného poľa určený na rast monokryštálov SiC pomocou fyzického transportu pár (PVT). Kombináciou vysoko čistého porézneho grafitu s hustým CVD povlakom karbidu tantalu poskytuje vysokoteplotnú stabilitu, ochranu proti korózii, kontrolovanú distribúciu tepla a nízku kontamináciu. Tento článok vysvetľuje jeho štruktúru, technické výhody, aplikácie, špecifikácie a úvahy o výbere polovodičových zariadení a zariadení na rast kryštálov SiC.

Obsah

• Čo je to grafitový krúžok potiahnutý poréznym karbidom tantalu (TaC)?
• Prečo je povlak TaC dôležitý pre rast kryštálov SiC?
• Aké sú kľúčové výhody porézneho grafitového krúžku potiahnutého TaC?
• Aké sú technické špecifikácie?
• Kde sa používa porézny grafitový krúžok potiahnutý TaC?
• Ako by ste si mali vybrať správny grafitový krúžok potiahnutý TaC?
• Často kladené otázky
• Záver

Čo je to grafitový krúžok potiahnutý poréznym karbidom tantalu (TaC)?

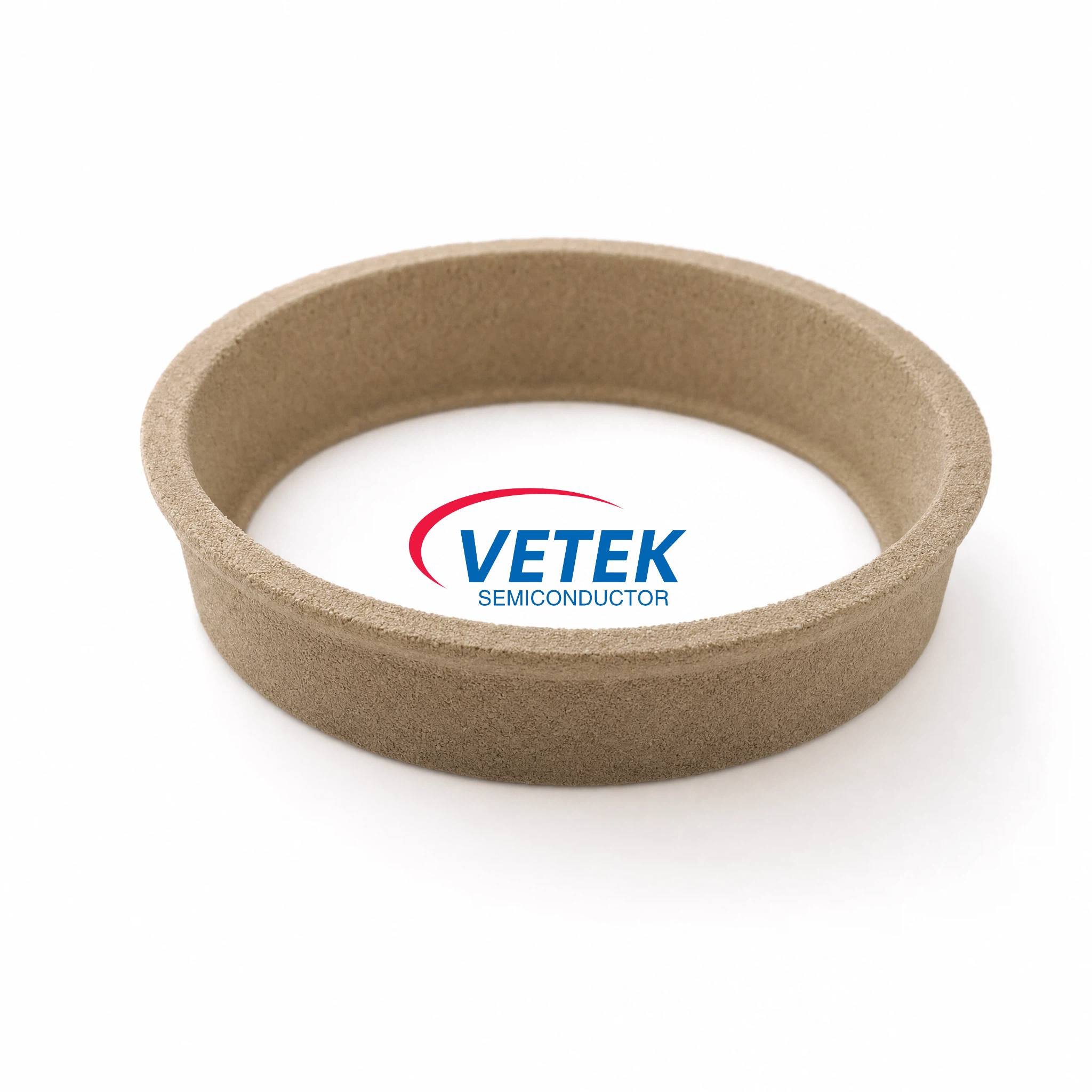

A Porézny grafitový krúžok potiahnutý karbidom tantalu (TaC).je skonštruovaný komponent tepelného poľa používaný predovšetkým v SiC monokryštálových rastových peciach pracujúcich s procesom PVT. PodľaVETEK, komponent kombinuje vysoko čistý porézny grafitový substrát s povlakom karbidu tantalu naneseným prostredníctvom chemického nanášania z plynnej fázy (CVD). Táto kombinácia je navrhnutá tak, aby odolala náročným tepelným a chemickým podmienkam a zároveň podporovala stabilné prostredie pre rast kryštálov.

Porézny grafitový substrát poskytuje ľahký konštrukčný základ a prispieva k distribúcii tepla a transportu pary v peci. Medzitým vrstva TaC pôsobí ako ochranná bariéra proti parám kremíka, plynom obsahujúcim uhlík a iným korozívnym druhom, ktoré sa vyskytujú počas rastu kryštálov SiC.

Táto materiálová architektúra je obzvlášť cenná, pretože tepelné pole vo vnútri PVT pece priamo ovplyvňuje kvalitu, konzistenciu a reprodukovateľnosť kryštálov SiC. Správne skonštruovaný krúžok sa preto môže stať viac než len mechanickým komponentom – môže prispieť k celkovej stabilite procesu.

Prečo je povlak TaC dôležitý pre rast kryštálov SiC?

Rast kryštálov SiC vyžaduje extrémne vysoké teploty a chemicky agresívne procesné prostredie. Bežný grafit môže poskytnúť užitočné tepelné vlastnosti, ale jeho povrch môže byť počas dlhšej prevádzky vystavený reaktívnym látkam. Vysokokvalitný povlak TaC pomáha riešiť túto výzvu vytvorením hustej, chemicky odolnej ochrannej vrstvy.

Výrobok VETEK je určený na prevádzku pri teplotách do2200 °C, zatiaľ čo jeho povrchová úprava TaC je navrhnutá tak, aby zachovala štrukturálnu integritu v náročných prostrediach s vysokou teplotou. Povlak tiež chráni grafitový substrát pred napadnutím výparmi kremíka a korozívnymi procesnými plynmi.

Pre výrobcov SiC môžu praktické výhody zahŕňať:

• Vylepšená ochrana grafitových komponentov tepelného poľa.
• Znížené riziko kontaminácie spôsobenej degradáciou substrátu.
• Stabilnejšie podmienky tepelného poľa.
• Lepšia odolnosť voči oxidácii a korózii pri zvýšených teplotách.
• Potenciálne dlhšia životnosť komponentov.
• Konzistentnejšie prevádzkové podmienky počas opakovaných cyklov rastu kryštálov.

Inými slovami, povlak TaC nie je len povrchová úprava. Keď je správne skonštruovaný a uložený, stáva sa dôležitou súčasťou funkčného výkonu komponentu.

Aké sú kľúčové výhody porézneho grafitového krúžku potiahnutého TaC?

1. Stabilita pri vysokej teplote

Vysokoteplotná stabilita je jednou z najdôležitejších požiadaviek na zariadenie na rast kryštálov PVT SiC. Grafitový krúžok VETEK Porous TaC Coated Graphite Ring je navrhnutý pre teploty do 2200 °C, vďaka čomu je vhodný pre náročné aplikácie v tepelnom poli.

2. Vynikajúca ochrana proti korózii

Hustý povlak CVD TaC oddeľuje grafitový substrát od agresívnych procesných druhov. Táto ochranná funkcia je obzvlášť dôležitá, keď je komponent opakovane vystavený výparom kremíka a plynom obsahujúcim uhlík.

3. Riadený výkon tepelného poľa

Porézny grafit môže prispievať k distribúcii tepla a transportu pár v horúcej zóne. Vďaka tomu je štruktúra substrátu relevantná pre návrh procesu a neslúži len ako mechanická podpora.

4. Nízky potenciál kontaminácie

Kvalita kryštálu je vysoko citlivá na nežiaduce nečistoty. Vysoko čisté suroviny v kombinácii s hustým ochranným povlakom TaC môžu pomôcť obmedziť uvoľňovanie nečistôt a uvoľňovanie častíc, čím podporujú podmienky čistejšieho procesu.

5. Silná priľnavosť náteru

Proces CVD vytvára silnú väzbu medzi povlakom TaC a grafitovým substrátom. Dobrá priľnavosť je nevyhnutná, pretože opakované tepelné cykly môžu inak zvýšiť riziko defektov povlaku alebo predčasného zlyhania komponentov.

6. Prispôsobiteľný dizajn

Rôzne pece na rast kryštálov SiC môžu vyžadovať rôzne rozmery prstencov, štruktúrne konfigurácie a parametre povlaku. VETEK uvádza, že rozmery, konštrukčné detaily a špecifikácie povlaku je možné prispôsobiť podľa požiadaviek pece a potrieb zákazníka.

Aké sú technické špecifikácie?

Pre inžinierov a nákupné tímy sú technické špecifikácie nevyhnutné pri hodnotení aPorézny grafitový krúžok potiahnutý karbidom tantalu (TaC).. Nasledujúce parametre sú založené na zverejnených informáciách o produkte spoločnosti VETEK. Aktuálne špecifikácie môžu byť prispôsobené podľa požiadaviek na vybavenie a proces.

Pri porovnávaní dodávateľov by kupujúci mali hodnotiť celý materiálový systém, a nie pozerať sa len na hrúbku náteru. Čistota substrátu, štruktúra pórov, rovnomernosť náteru, priľnavosť, rozmerová presnosť a kontrolné postupy môžu ovplyvniť výkon komponentov.

Kde sa používa porézny grafitový krúžok potiahnutý TaC?

Primárna aplikácia jeRast monokryštálov SiC metódou PVT. Tento proces je široko spojený s výrobou SiC substrátov pre polovodičové aplikácie novej generácie. VETEK identifikuje niekoľko oblastí použitia tohto komponentu.

• Rast monokryštálov SiC:Používa sa ako súčasť systému tepelného poľa vo vnútri PVT pecí na rast kryštálov.
• Výroba polovodičov tretej generácie:Podporuje zariadenia používané na pokročilú výrobu SiC materiálov.
• Výroba substrátu SiC:Pomáha udržiavať tepelné a chemické prostredie potrebné počas rastu kryštálov.
• Horúce zóny pece na rast kryštálov:Funguje ako pokročilý grafitový komponent tepelného poľa.
• Vysokoteplotné spracovanie polovodičov:Vhodné pre aplikácie, kde je dôležitá tepelná stabilita a chemická odolnosť.

Komponent je obzvlášť cenný tam, kde záleží na opakovateľnosti procesu. Stabilné tepelné podmienky a znížená kontaminácia môžu pomôcť výrobcom udržiavať konzistentné prevádzkové podmienky počas výrobných cyklov.

Ako by ste si mali vybrať správny grafitový krúžok potiahnutý TaC?

Výber vhodného krúžku vyžaduje viac než len prispôsobenie vonkajšieho priemeru. Obstarávatelia by mali zvážiť celé prevádzkové prostredie a kompatibilitu medzi komponentom a pecou.

1. Potvrďte kompatibilitu pece:Skontrolujte model PVT pece, miesto inštalácie a dostupné rozmery.
2. Definujte prevádzkovú teplotu:Uistite sa, že zvolený materiálový systém je vhodný pre zamýšľaný tepelný profil.
3. Vyhodnoťte vlastnosti substrátu:Zvážte čistotu grafitu, hustotu, pórovitosť, mechanickú pevnosť a tepelné vlastnosti.
4. Špecifikujte povlak TaC:Prediskutujte hrúbku náteru, rovnomernosť, priľnavosť a požiadavky na proces s výrobcom.
5. Kontrolné rozmerové tolerancie:Presné rozmery sú dôležité pre správnu montáž a predvídateľnú geometriu tepelného poľa.
6. Zvážte kontrolu kontaminácie:Vysoko čisté materiály a stabilné povlaky sú dôležité pre aplikácie na úrovni polovodičov.
7. Opýtajte sa na prispôsobenie:Profesionálny výrobca by mal byť schopný skontrolovať výkresy a podmienky procesu pred výrobou.

Pre kupujúcich, ktorí hľadajú výrobcu alebo dodávateľa v Číne, by sa pred zadaním objednávky mala uskutočniť technická komunikácia. Zdieľanie výkresov pecí, rozmerov komponentov, prevádzkových teplôt a procesných požiadaviek môže výrazne zlepšiť párovanie produktov.

VETEK poskytuje prispôsobené možnosti týkajúce sa rozmerov, konfigurácií substrátu a parametrov povlaku, čo umožňuje prispôsobiť prstenec rôznym požiadavkám rastovej pece SiC.

Často kladené otázky

Na čo sa používa grafitový krúžok potiahnutý poréznym karbidom tantalu (TaC)?

Primárne sa používa ako komponent tepelného poľa v monokryštálových rastových peciach PVT SiC. Jeho porézny grafitový substrát podporuje distribúciu tepla a transport pár, zatiaľ čo povlak TaC poskytuje ochranu pred vysokoteplotným chemickým napadnutím.

Prečo je karbid tantalu vhodný na rast kryštálov SiC?

TaC ponúka stabilitu pri vysokej teplote a silnú chemickú odolnosť. Pomáha chrániť grafitový substrát pred výparmi kremíka a inými reaktívnymi látkami, čím prispieva k čistejšiemu a stabilnejšiemu rastovému prostrediu.

Aký hrubý je povlak TaC?

VETEK špecifikuje rozsah hrúbky povlaku 20–100 μm s možnosťou prispôsobenia podľa požiadaviek aplikácie.

Dá sa grafitový prsteň prispôsobiť?

áno. VETEK uvádza, že prispôsobenie môže pokrývať rozmery, konštrukčné detaily, konfiguráciu substrátu a parametre povlaku na základe zákazníckych výkresov, návrhov pecí a požiadaviek na proces.

Akú teplotu znesie prsteň?

Zverejnená technická špecifikácia uvádza teplotnú odolnosť do 2200°C. Skutočná prevádzková vhodnosť by sa mala vyhodnotiť podľa konštrukcie pece, tepelného profilu, atmosféry a podmienok procesu.

Záver

A Porézny grafitový krúžok potiahnutý karbidom tantalu (TaC).kombinuje vlastnosti tepelného poľa vysoko čistého porézneho grafitu s vysokou teplotou a chemickou odolnosťou povlaku CVD TaC. Pre rast kryštálov PVT SiC môže táto materiálová architektúra podporovať tepelnú stabilitu, ochranu proti korózii, kontrolu kontaminácie a opakovateľné podmienky procesu. S prispôsobiteľnými rozmermi a parametrami povlaku sa dá prispôsobiť aj rôznym dizajnom pecí na rast kryštálov.

Ak získavate vysoký výkonPorézny grafitový krúžok potiahnutý karbidom tantalu (TaC).pre zariadenia na rast kryštálov SiC môže VETEK poskytnúť prispôsobené riešenia na základe vašich výkresov a požiadaviek na proces.Kontaktujte násešte dnes, aby sme prediskutovali vaše špecifikácie, požiadavky na povrchovú úpravu, kompatibilitu pece a potreby zdrojov, a nechajte náš technický tím, aby vám pomohol identifikovať vhodné riešenie s grafitom potiahnutým TaC.
