Prečo sa rast kryštálov PVT z karbidu kremíka (SiC) nezaobíde bez povlakov z karbidu tantalu (TaC)?

V procese pestovania kryštálov karbidu kremíka (SiC) metódou Physical Vapor Transport (PVT) je extrémne vysoká teplota 2 000 – 2 500 °C „dvojsečným mečom“ – zatiaľ čo poháňa sublimáciu a transport zdrojových materiálov, dramaticky zintenzívňuje aj uvoľňovanie nečistôt zo všetkých materiálov v rámci konvenčných prvkov tepelného poľa, najmä v stopových prvkoch kovových prvkov. Keď sa tieto nečistoty dostanú na rastové rozhranie, priamo poškodia kvalitu jadra kryštálu. To je základný dôvod, prečo sa povlaky karbidu tantalu (TaC) stali „povinnou možnosťou“ a nie „voliteľnou voľbou“ pre rast kryštálov PVT.

1. Dvojité deštruktívne cesty stopových nečistôt

Poškodenie spôsobené nečistotami na kryštáloch karbidu kremíka sa odráža hlavne v dvoch rozmeroch jadra, ktoré priamo ovplyvňujú použiteľnosť kryštálov:

• Nečistoty ľahkých prvkov (dusík N, bór B):Za vysokoteplotných podmienok ľahko vstupujú do mriežky SiC, nahradzujú atómy uhlíka a tvoria donorové energetické hladiny, čím priamo menia koncentráciu nosiča a merný odpor kryštálu. Experimentálne výsledky ukazujú, že pri každom zvýšení koncentrácie dusíkových nečistôt o 1 × 10¹⁶ cm⁻³ môže merný odpor n-typu 4H-SiC klesnúť takmer o jeden rád, čo spôsobí, že sa elektrické parametre konečného zariadenia odchýlia od konštrukčných cieľov.
• Nečistoty kovových prvkov (železo Fe, nikel Ni):Ich atómové polomery sa výrazne líšia od atómov kremíka a uhlíka. Po začlenení do mriežky indukujú lokálne napätie mriežky. Tieto namáhané oblasti sa stávajú nukleačnými miestami pre dislokácie bazálnej roviny (BPD) a stohovacie chyby (SF), čo vážne poškodzuje štrukturálnu integritu a spoľahlivosť zariadenia kryštálu.



2. Pre jasnejšie porovnanie sú vplyvy týchto dvoch typov nečistôt zhrnuté takto:

3. Trojitý ochranný mechanizmus povlakov z karbidu tantalu

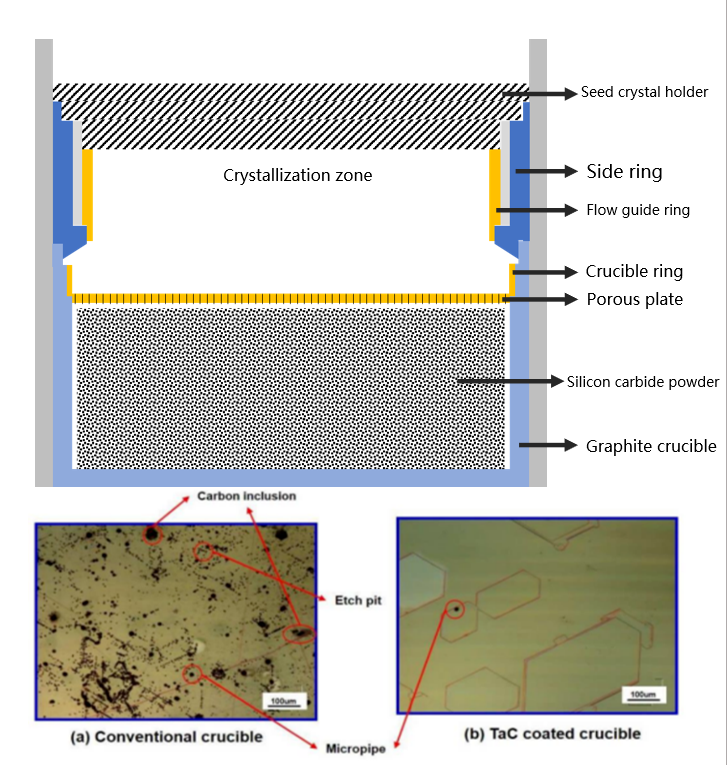

Osvedčeným a efektívnym technickým riešením je nanesenie povlaku karbidu tantalu (TaC) na povrch komponentov grafitovej horúcej zóny prostredníctvom chemického nanášania pár (CVD), aby sa zablokovala kontaminácia nečistôt pri ich zdroji. Jeho základné funkcie sa točia okolo „proti kontaminácii“:

Vysoká chemická stabilita:Neprechádza významnými reakciami s parami na báze kremíka vo vysokoteplotnom prostredí PVT, čím sa predchádza samorozkladu alebo vytváraniu nových nečistôt.

Nízka priepustnosť:Hustá mikroštruktúra tvorí fyzickú bariéru, ktorá účinne blokuje vonkajšiu difúziu nečistôt z grafitového substrátu.

Vnútorná vysoká čistota:Náter zostáva stabilný pri vysokých teplotách a má nízky tlak pár, čo zaisťuje, že sa nestane novým zdrojom kontaminácie.

4. Špecifikačné požiadavky na čistotu jadra pre povlak

Účinnosť roztoku plne závisí od vlastnej výnimočnej čistoty povlaku, ktorú možno presne overiť testovaním hmotnostnej spektrometrie s žiarovým výbojom (GDMS):

5. Praktické výsledky aplikácie

Po použití vysokokvalitných povlakov karbidu tantalu možno pozorovať jasné zlepšenia v raste kryštálov karbidu kremíka a vo fázach výroby zariadenia:

Zlepšenie kvality kryštálov:Hustota dislokácie bazálnej roviny (BPD) je vo všeobecnosti znížená o viac ako 30 % a jednotnosť odporu plátku je zlepšená.

Zvýšená spoľahlivosť zariadenia:Výkonové zariadenia, ako sú SiC MOSFET vyrobené na vysoko čistých substrátoch, vykazujú zlepšenú konzistenciu v prieraznom napätí a zníženú mieru skorých porúch.

Vďaka svojej vysokej čistote a stabilným chemickým a fyzikálnym vlastnostiam vytvárajú povlaky karbidu tantalu spoľahlivú bariéru čistoty pre kryštály karbidu kremíka pestované na PVT. Transformujú komponenty horúcej zóny – potenciálny zdroj uvoľňovania nečistôt – na kontrolovateľné inertné hranice, ktoré slúžia ako kľúčová základná technológia na zabezpečenie kvality materiálu kryštálov a podporujú masovú výrobu vysokovýkonných zariadení z karbidu kremíka.

V ďalšom článku preskúmame, ako povlaky karbidu tantalu ďalej optimalizujú tepelné pole a zlepšujú kvalitu rastu kryštálov z termodynamického hľadiska. Ak sa chcete dozvedieť viac o kompletnom procese kontroly čistoty náteru, podrobnú technickú dokumentáciu môžete získať na našej oficiálnej webovej stránke.
