Kruh potiahnutý karbidom tantalu

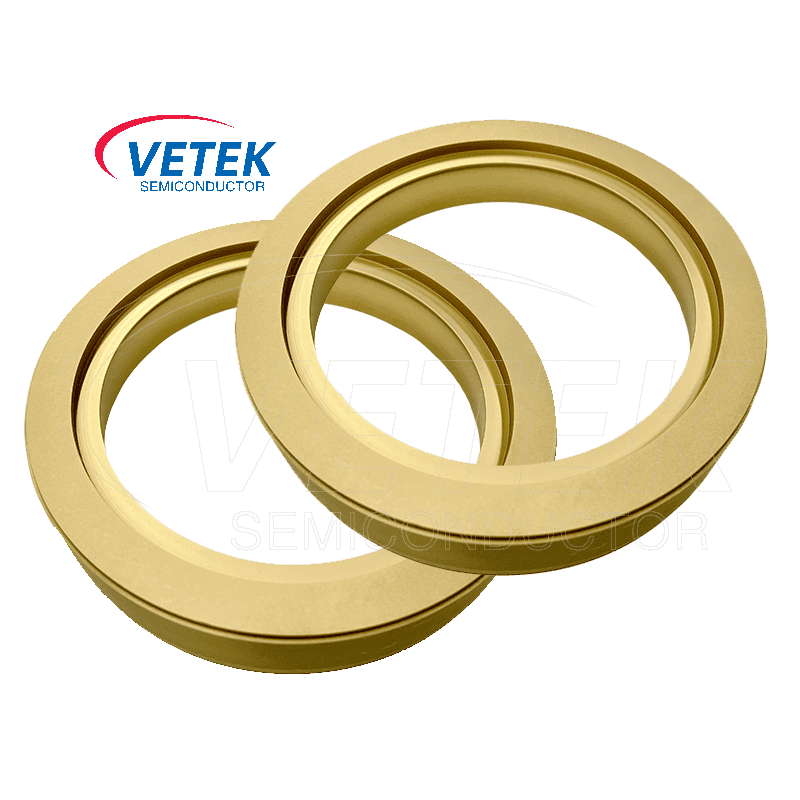

Vetek polovodič Tantalum carbid kruh je vytvorený zgrafita potiahnutý karbidom tantala, čo je kombinácia, ktorá využíva najlepšie vlastnosti oboch materiálov, aby sa zaistil vynikajúci výkon a dlhovekosť.

Povlak TAC na kruhu povlaku z karbidu tantalu zaisťuje, že zostane chemicky inertný v reaktívnych atmosférach rastových pecí SIC, ktoré často zahŕňajú plyny ako vodík, argón a dusík. Táto chemická inerte je nevyhnutná na zabránenie akejkoľvek kontaminácie rastúceho kryštálu, čo by mohlo viesť k defektom a zníženiu výkonnosti konečných polovodičových výrobkov. Okrem toho tepelná stabilita poskytovaná povlakom TAC umožňuje kruhu povlaku tantalu v kruhu karbidu efektívne pri vysokých teplotách potrebných na rast kryštálov SIC, zvyčajne presahujúci 2000 ° C.

Hustý a rovnomerný povlak TAC sa môže pripraviť na povrch grafitu pomocou plazmového postrekovania, metódy CVD a metódy spekania kalu, ale metóda postrekovania plazmy má vysoké požiadavky na vybavenie a tvorbu TA2C. Je ťažké pripraviť kompozitný povlak metódou spekania suspenzie a rezistencia povlaku tepelného šoku je zlá. Povlak pripravený metódou CVD má kontrolovateľné zloženie a najvyššiu hustotu, ktorá je v súčasnosti bežnou metódou povlaku karbidu tantalu.

Mechanické vlastnosti TAC výrazne znižujú opotrebenie na povlaku karbidu tantalu. Je to rozhodujúce v dôsledku opakujúcej sa povahy procesu rastu kryštálov, ktorý vystavuje vodiaci kruh častým tepelným cyklom a mechanickým napätiam. Tvrdosť TAC a odolnosť proti opotrebeniu zabezpečujú, aby kruh potiahnutý TAC zachoval svoju štrukturálnu integritu a presné rozmery po dlhých obdobiach, minimalizoval potrebu častých výmen a znižovanie prestoje vo výrobnom procese.

Objemová hustota povlaku karbidu tantalu je 14,3 gm/cm3, emisivita 0,3, tvrdosť je 2000Hk, bod topenia je 3950s ℃ a ako bežný materiál pre tretiu generáciu semiconductorov boli vybrané dobré fyzikálne vlastnosti.

Okrem toho kombinácia grafitu a TAC v kruhu povlaku v tantale optimalizuje tepelné riadenie v rámci kryštálovej rastovej pece. Vysoká tepelná vodivosť grafitu účinne distribuuje teplo, bráni hotspotom a podporuje rovnomerný rast kryštálov. Medzitým povlaky TAC slúži ako tepelná bariéra, ktorá chráni grafitové jadro pred priamym vystavením vysokým teplotám a reaktívnym plynom. Táto synergia medzi jadrovými a povlakovými materiálmi má za následok vodiaci kruh, ktorý odoláva nielen tvrdých podmienkachRast kryštálov SICale tiež zvyšuje celkovú účinnosť a kvalitu procesu.

Kruh potiahnutý karbidom potiahnutým na výrobu vekKryštály karbidu kremíka. Jeho dizajn využíva silné stránky karbidu grafitu a tantala, aby poskytoval výnimočný výkon vo vysokoteplotných a vysoko stresových prostrediach. Poter TAC zaisťuje chemickú inerte, mechanickú trvanlivosť a tepelnú stabilitu, z ktorých všetky sú rozhodujúce pre výrobu vysoko kvalitných kryštálov SIC. Udržiavaním svojej integrity a funkčnosti v extrémnych podmienkach prsteň podporuje efektívny a bezchybný rast kryštálov SIC, čo prispieva k rozvoju vysoko výkonných a vysokofrekvenčných polovodičových zariadení.

Vetek Semiconductor je popredným výrobcom a dodávateľomCarbid povlaky, KremíkaŠpeciálny grafitv Číne. Dlho sme sa zaviazali poskytovať pokročilé technologické a produktové riešenia pre polovodičový priemysel a úprimne dúfame, že sa stanete vaším dlhodobým partnerom v Číne.
