Prečo sa povlak TaC stáva preferovanou voľbou pre polovodičové grafitové komponenty

Ako sa polovodičový priemysel tlačí smerom k väčším priemerom doštičiek, vyšším prevádzkovým teplotám a stále prísnejším rozpočtom na kontamináciu, požiadavky kladené na grafitové komponenty značne vzrástli. Od téglikov, susceptorov, ohrievačov, vodiacich krúžkov a držiakov semien sa už neočakáva, že budú len odolávať teplu – musia si tiež udržať svoj tvar, potlačiť uvoľňovanie nečistôt a prežiť dlhé chody v agresívne reaktívnych atmosférach.

Na vyriešenie týchto výziev sa povlaky karbidu tantalu (TaC) s chemickým nanášaním pár (CVD) ukázali ako veľmi sľubné riešenie na ochranu grafitových častí v pokročilých výrobných linkách polovodičov. Tento článok sa zaoberá tým, prečo povlaky TaC priťahujú rastúci záujem a ako prispievajú k stabilnejším procesom, dlhšej životnosti dielov a lepšej celkovej efektívnosti výroby.

Prečo grafitové komponenty potrebujú ochranné vrstvy

Grafit je už dlho obľúbeným materiálom pre vysokoteplotný polovodičový hardvér vďaka svojej dobrej tepelnej vodivosti, nízkej hustote a ľahkému opracovaniu. Ale holý grafit má dobre známe slabiny, keď je vystavený drsným podmienkam vo vnútri procesných komôr:

• Degradácia povrchu pri extrémnych teplotách
• Chemický útok vodíka, amoniaku a iných reaktívnych plynov
• Vylučovanie uhlíkových častíc
• Migrácia nečistôt do rastúcich kryštálov alebo epitaxných filmov
• Postupný rozmerový drift po mnohých tepelných cykloch

Tieto problémy sa stávajú obzvlášť kritickými v procesoch, ako sú:

• Objemový rast SiC prostredníctvom PVT
• SiC epitaxia
• GaN MOCVD
• Rast kryštálov AlN
• Nastavenie vysokoteplotného tepelného poľa

So zmršťovaním geometrie zariadenia a sprísňovaním požiadaviek na výkon môže aj malá kontaminácia alebo mierne opotrebovanie grafitových častí priamo ovplyvniť výťažnosť plátkov a spoľahlivosť konečného zariadenia.

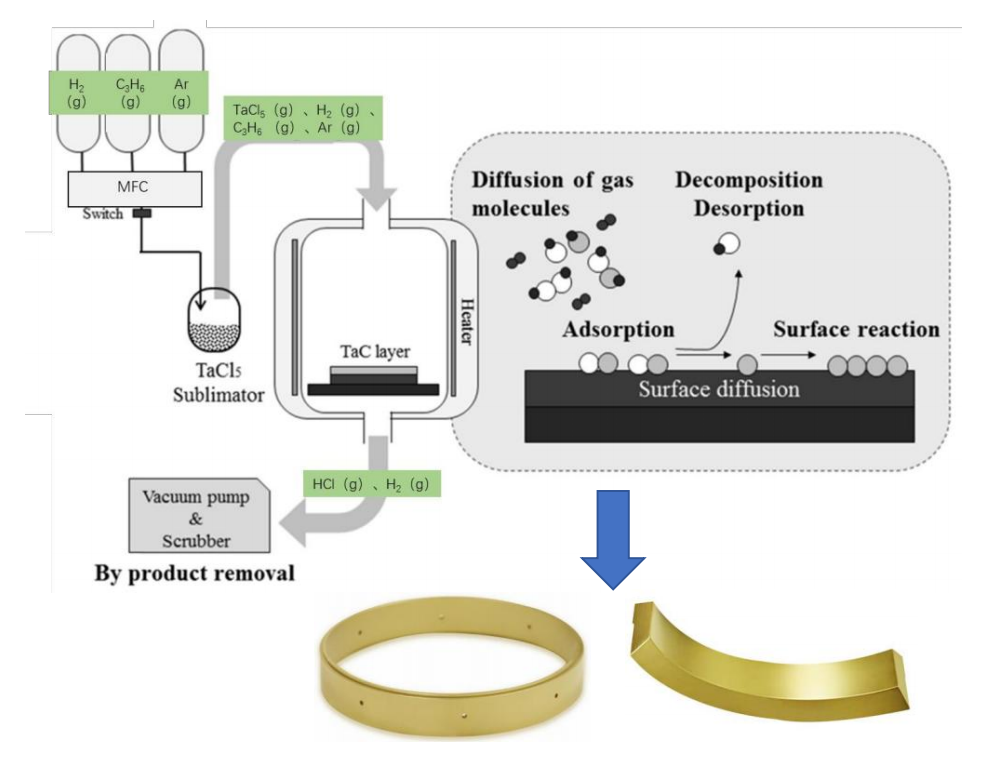

Čo presne je povlak TaC?

Karbid tantalu (TaC) je ultražiaruvzdorná keramika s teplotou topenia okolo 3 880 °C – jednou z najvyšších známych. Spája pozoruhodnú tepelnú stabilitu s vynikajúcou chemickou inertnosťou, vďaka čomu je prirodzeným kandidátom na tienenie grafitových povrchov, ktoré sú vystavené agresívnemu polovodičovému prostrediu.

Namiesto úplného nahradenia grafitu sa TaC aplikuje ako hustá tenká vrstva pomocou CVD. To vám dáva to najlepšie z oboch svetov:

• Grafit poskytuje tepelnú vodivosť, nízku hmotnosť a mechanickú podporu.
• Vrstva TaC pôsobí ako robustná bariéra proti chemickej erózii a uvoľňovaniu nečistôt.

Čistým výsledkom je komponent, ktorý dokáže vydržať v podmienkach, ktoré by rýchlo degradovali obyčajný grafit.

Kľúčové výhody CVD TaC povlaku

(1) Výnimočná odolnosť pri vysokých teplotách

Mnoho polovodičových procesov prebieha medzi 1 500 °C a výrazne nad 2 500 °C, čo sú teploty, ktoré tlačia väčšinu materiálov na svoje limity. TaC si zachováva svoju štrukturálnu integritu v tomto rozsahu a účinne izoluje základný grafit pred tepelnou degradáciou počas mnohých výrobných cyklov.

(2) Vynikajúca chemická odolnosť

Jednou z výnimočných vlastností TaC je jeho schopnosť odolávať korozívnym druhom plynov, ktoré rozožierajú iné nátery. V praxi vykazuje výrazne lepšiu odolnosť ako bežné ochranné vrstvy pri vystavení:

• vodík (H2)
• Amoniak (NH3)
• Silikónová para
• Reaktívne kovové výpary

Táto zlepšená chemická odolnosť sa priamo premieta do menšieho počtu výmen dielov a predvídateľnejších výrobných procesov.

(3) Nižšie riziko kontaminácie

Keďže ciele v oblasti kvality kryštálov a hustoty defektov sú čoraz prísnejšie, udržiavanie čistého prostredia procesu je prvoradé. Dobre nanesený povlak TaC tvorí takmer nepriepustnú bariéru, ktorá pomáha znižovať:

• Uvoľňovanie uhlíka z grafitového tela
• Difúzia kovových nečistôt
• Odlupovanie častíc
• Zdrsnenie povrchu v priebehu času

Čistejšie podmienky podporujú vyššiu kvalitu kryštálov a lepšiu opakovateľnosť chodu za chodom.

(4) Predĺžená životnosť

Výmena dielov s tepelným poľom je nákladná – nielen čo sa týka materiálov, ale aj prestojov a úsilia o rekvalifikáciu. Pretože povlak TaC tak účinne spomaľuje povrchovú koróziu a opotrebovanie, mnohé potiahnuté grafitové komponenty vydržia podstatne dlhšie ako ich nepotiahnuté náprotivky. To znamená menej prerušení a nižšie celkové prevádzkové náklady.

(5) Silná priľnavosť k podkladu

Moderné CVD procesy ukladajú TaC atóm po atóme na grafitový povrch, čo poskytuje vynikajúcu medzifázovú väzbu. Na rozdiel od mechanických alebo striekaných povlakov vám CVD poskytuje:

• Hustá mikroštruktúra bez pórov
• Rovnomerná hrúbka aj na zložitých tvaroch
• Spoľahlivá priľnavosť, ktorá vydrží opakované tepelné cykly
• Dobré pokrytie rohov a priehlbín

Táto robustnosť je rozhodujúca pre produkčné prostredia, kde sa o konzistencii nedá vyjednávať.

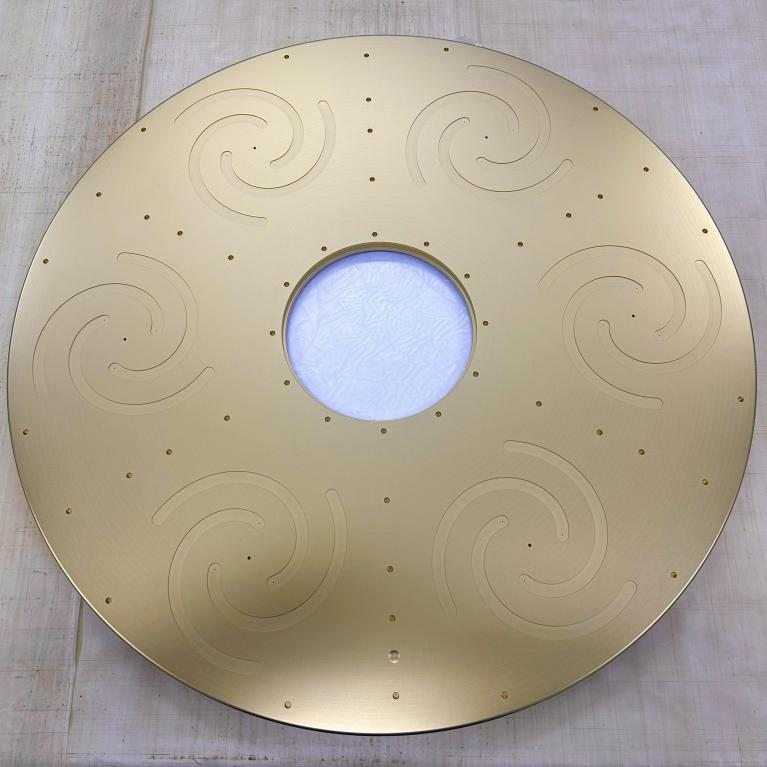

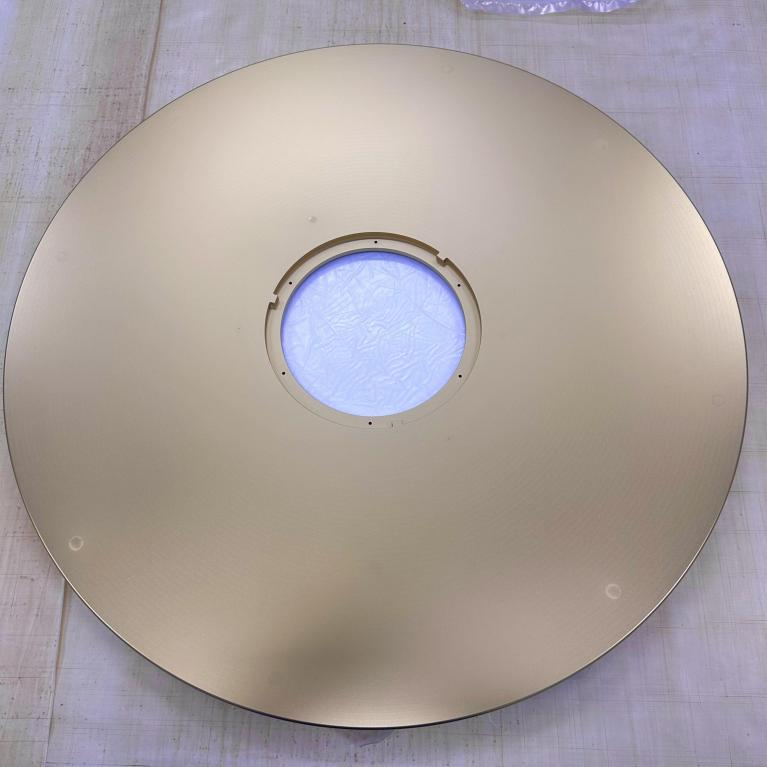

Typické použitia grafitových dielov potiahnutých TaC

Ako technológia dospieva, súčiastky potiahnuté TaC si nachádzajú cestu do čoraz väčšieho počtu polovodičových aplikácií. Bežné príklady zahŕňajú:

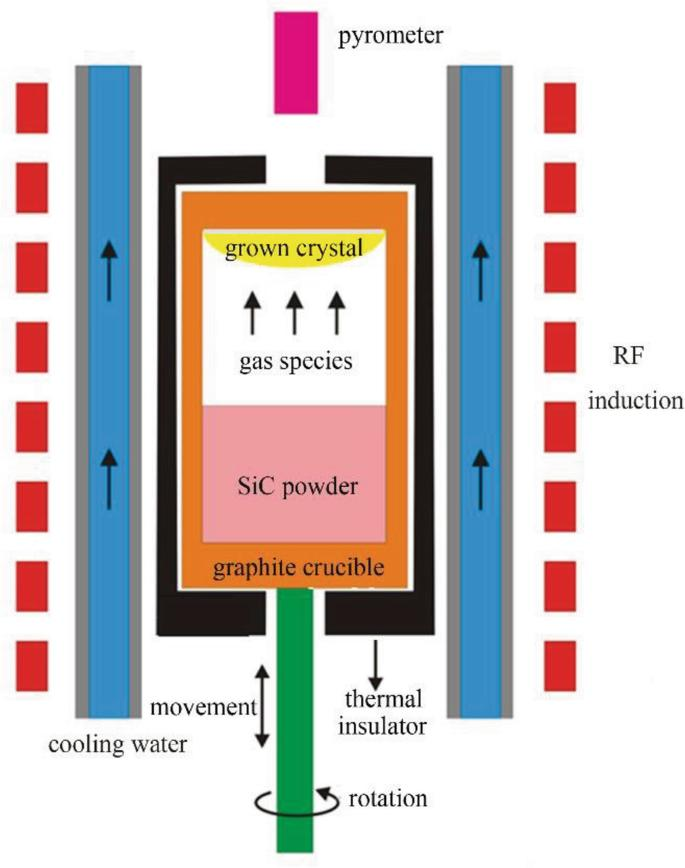

Rast kryštálov SiC (PVT)

Tégliky potiahnuté TaC, držiaky semien, vodiace krúžky a krúžky téglikov sa teraz široko používajú na zníženie nečistôt vo vnútri rastovej komory a zároveň predlžujú životnosť hardvéru horúcej zóny.

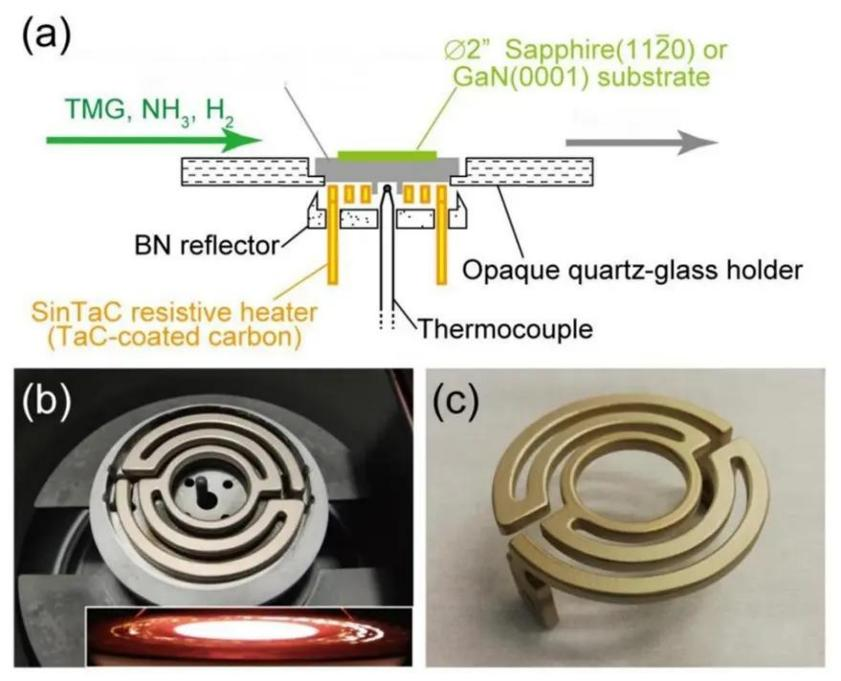

Systémy GaN MOCVD

Grafitové ohrievače s povlakom TaC poskytujú stabilný tepelný výkon a odolávajú korózii spôsobenej amoniakom a vodíkom počas epitaxie GaN, čím pomáhajú udržiavať rovnomerné teplotné profily počas dlhých kampaní.

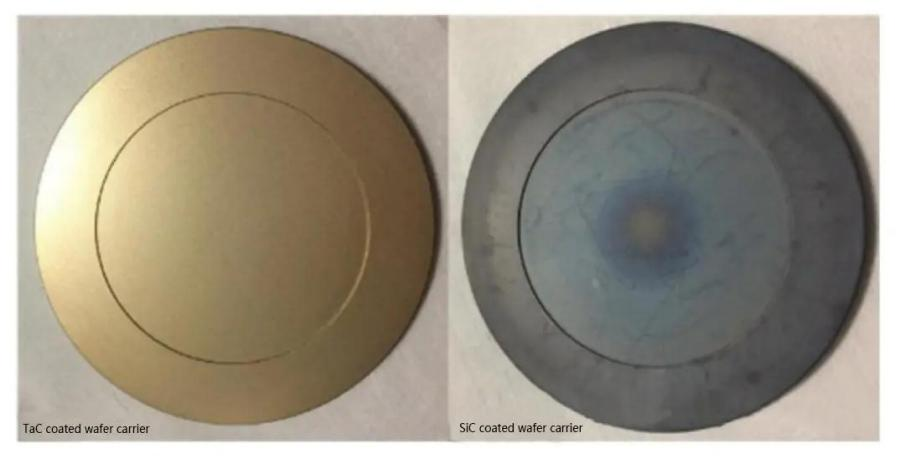

Epitaxné susceptory (nosiče plátkov)

Susceptory vidia opakované tepelné šoky a vystavenie korozívnym plynom. Povlak TaC im dáva oveľa väčšiu šancu na prežitie mnohých jázd bez poškodenia povrchu.

Iné vysokoteplotné polovodičové zariadenia

Ďalšie použitia zahŕňajú rast kryštálov AlN, epitaxiu kremíka, všeobecné komponenty tepelného poľa a dokonca aj niektoré pokročilé nástroje na spracovanie keramiky.

Prečo je metóda CVD dôležitá

Nie všetky povlaky TaC sú rovnaké. Medzi rôznymi depozičnými technikami je CVD široko považovaný za zlatý štandard pre prácu s polovodičmi, pretože poskytuje:

• Veľmi vysoká hustota a nízka pórovitosť
• Vynikajúca čistota (kritická pre procesy citlivé na kontamináciu)
• Presná, opakovateľná kontrola hrúbky
• Rovnomerné pokrytie na zložitých geometriách dielov
• Pevné spojenie s grafitovým substrátom

Pre aplikácie, kde je konzistentnosť a spoľahlivosť všetko, je CVD jasnou voľbou.

Pohľad do budúcnosti: Úloha grafitu potiahnutého TaC

S posunom priemyslu smerom k:

• 8-palcové doštičky SiC
• Zariadenia GaN s vyšším výkonom
• Pokročilejšie zložené polovodiče
• Dlhšie výrobné kampane
• Prísnejšie požiadavky na čistotu

grafitové komponenty budú len čeliť väčšiemu namáhaniu. TaC povlak presahuje len ochrannú vrstvu – čoraz viac sa považuje za kľúčový faktor pre výrobu novej generácie. Spoločnosti, ktoré to myslia vážne so zvyšovaním výnosov, maximalizáciou prevádzkyschopnosti nástrojov a predĺžením životnosti dielov, sa už pozerajú na grafit potiahnutý TaC ako na strategickú súčasť svojej dlhodobej optimalizácie procesu.

Záver

Rastúce prijímanie povlakov TaC odráža jednoduchú realitu: polovodičový priemysel potrebuje materiály, ktoré dokážu držať krok s čoraz náročnejšími podmienkami. Spojením tepelných výhod grafitu s chemickou odolnosťou karbidu tantalu ponúkajú diely s povlakom CVD-TaC praktickú cestu k zníženiu kontaminácie, dlhšej životnosti komponentov a stabilnejším výrobným procesom. Keďže technológie rastu kryštálov a epitaxie neustále napredujú, povlaky TaC sú pripravené hrať ešte väčšiu úlohu v širokom rozsahu krokov výroby polovodičov.

Často kladené otázky

1. Je povlak TaC lepší ako obyčajný grafit?

Pre väčšinu vysokoteplotných polovodičových procesov áno – povlak TaC poskytuje výrazne lepšiu ochranu proti korózii, kontaminácii a mechanickému opotrebovaniu, čo sa zvyčajne premieta do oveľa dlhšej životnosti.

2. Ktoré priemyselné odvetvia používajú grafit potiahnutý TaC?

Primárne výroba polovodičov, vrátane rastu kryštálov SiC, GaN MOCVD, kremíkovej epitaxie a pokročilých systémov tepelného poľa.

3. Prečo sa pri aplikácii TaC uprednostňuje CVD?

CVD vytvára husté, vysoko čisté vrstvy s vynikajúcou priľnavosťou a rovnomernosťou hrúbky – presne to, čo vyžadujú náročné polovodičové aplikácie.

4. Aké typy grafitových častí môžu byť potiahnuté TaC?

Typickými kandidátmi sú tégliky, susceptory, držiaky semien, vodiace krúžky, ohrievače, tácky a iné grafitové časti vystavené vysokým teplotám a reaktívnym plynom.
