CVD povlaky v epitaxii polovodičov: Technické parametre, výber SiC/TaC a kontrola porúch

Autor | Inžinier Nickwu | Inžinier divízie Advanced Materials, Vetek Semiconductor

Úvod: V epitaxii je potiahnutý grafitový susceptor súčasťou tepelnej, chemickej a kontaminačnej hranice reaktora. Jeho hodnota nespočíva v samotnej hrúbke povlaku, ale v tom, ako dôsledne si hotový diel zachováva teplotu plátku, stabilitu povrchu a opakovateľnosť prostredníctvom rastových a čistiacich cyklov.

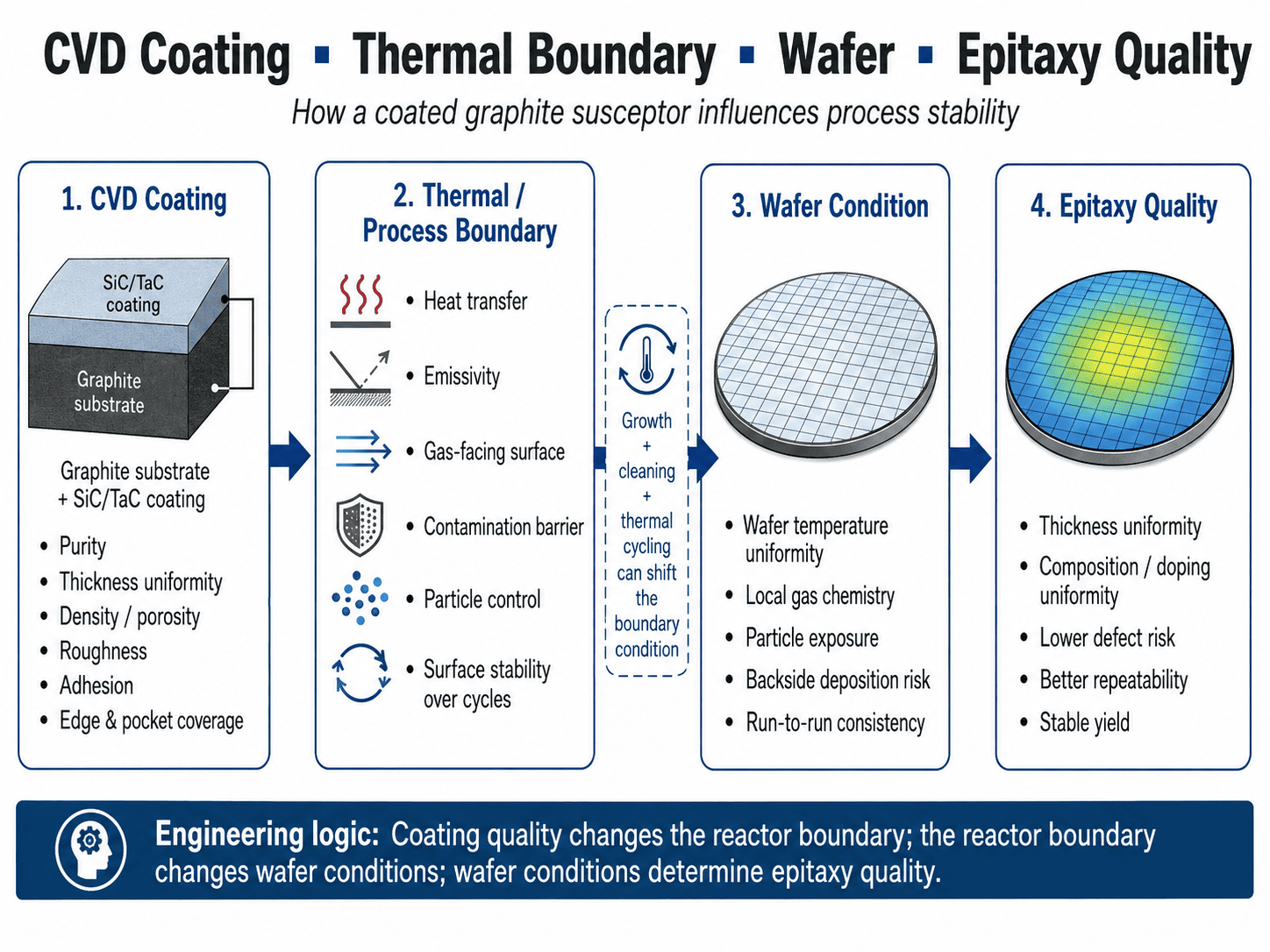

1. CVD povlak ako hranica procesu epitaxie

Hlavný záver: Aj pri nezmenenej teplote, tlaku a prietoku plynu môže drsnosť povlaku, usadeniny, geometria vreciek alebo degradácia rozhrania zmeniť prenos tepla a chémiu povrchu. S potiahnutým susceptorom by sa preto malo zaobchádzať ako s procesne kritickým komponentom reaktora, nie ako s pasívnym držiakom plátku.

Typické rastové teploty ilustrujú záťaž: GaN MOCVD často prebieha v blízkosti 1000–1100 °C, epitaxia Si okolo 1050–1200 °C a epitaxia SiC približne 1500–1700 °C. Teplota plátku závisí od výkonu ohrievača plus geometrie susceptora, emisivity, hĺbky vrecka, rotácie a prietoku plynu.

Planetárny MOCVD využíva laminárne prúdenie a rotáciu viacerých nosičov na zlepšenie hrúbky, zloženia a rovnomernosti dopingu.[1]

2. Parametre CVD SiC a TaC povlaku

Hlavný záver: „100 μm povlak“ nie je úplná špecifikácia polovodičov. Hustotu, čistotu, mikroštruktúru, drsnosť, CTE, distribúciu hrúbky, priľnavosť a kontrolu defektov je potrebné posudzovať spoločne, najmä na vreckách, okrajoch, dierach a zatienených miestach, kde sa môže miestne usadzovanie líšiť.

Inžiniersky reťazec je:

CVD pomer teplota / tlak / plyn → rast zrna → hustota / drsnosť / napätie → životnosť povlaku.

Vyšší tlak zvýšil drsnosť a pórovitosť, zatiaľ čo nadmerná teplota vytvorila hrubšie štruktúry.[3]

3. Tepelná jednotnosť a opakovateľnosť chodu po chod

Hlavný záver: Náter sa môže stať procesne neprijateľným skôr, ako sa viditeľne odlupuje. Posun hrúbky, recesia, usadeniny alebo zmena drsnosti môžu zmeniť prenos tepla medzi plátkom a susceptorom a emisivitu, čím sa vytvorí teplotný alebo medzibehový posun, pričom komponent stále vyzerá mechanicky neporušený.

Tepelná bilancia oblátky:

Qcelk = Qvodenie + Qžiarenie + Qkonvekcia

Potiahnutý susceptor ovplyvňuje tieto pojmy prostredníctvom vlastností materiálu, stavu povrchu a geometrie. Hĺbka vrecka je dôležitá, pretože nahromadenie povlaku mení konečnú geometriu uloženia plátku.

Nominálny 100 μm povlak, ktorý sa mení okolo vrecka, môže zmeniť lokálnu tepelnú cestu aj konečné rozmery. Malá odchýlka nespôsobuje automaticky nerovnomernosť, ale hĺbka vrecka po potiahnutí by mala byť CTQ.

Počas výroby:

rastové usadeniny + čistenie + tepelné cykly → drift drsnosti/emisivity → drift tepelnej hranice → drift teploty plátku → drift rýchlosti rastu/zloženia.

Životnosť komponentov by preto mala byť definovaná procesnými limitmi – nielen „žiadne viditeľné poškodenie“.

4. Výber CVD SiC vs. CVD TaC

Hlavný záver: CVD SiC je praktický základ pre mnoho Si, GaN a SiC epitaxných častí kvôli svojej zrelosti, čistote a kompatibilite s grafitom. TaC sa stáva atraktívnym, keď extrémna teplota alebo chémia bohatá na Si robí z recesie SiC overený mechanizmus obmedzujúci životnosť.

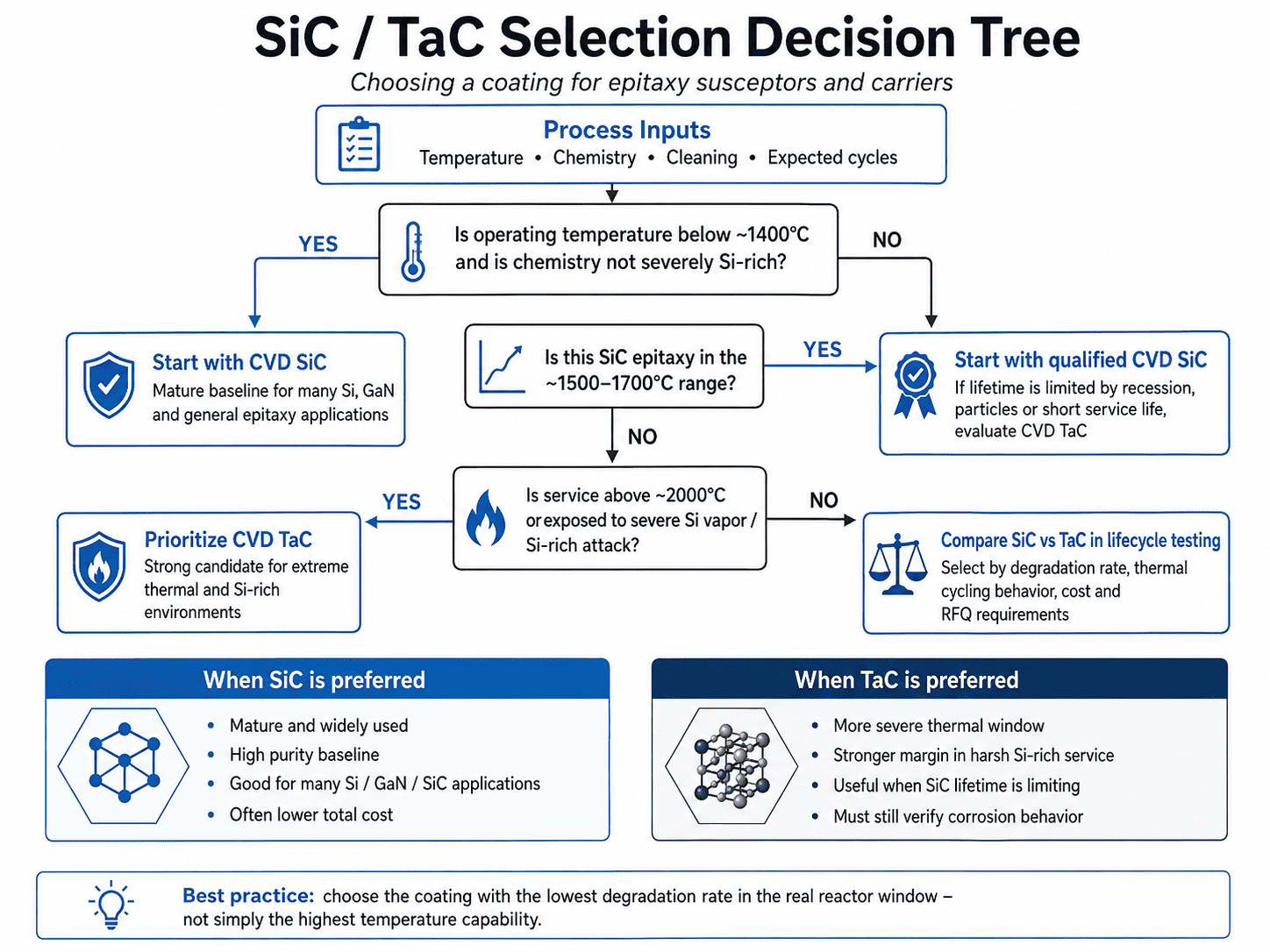

Výberový rozhodovací strom T < ~1400°C a SiC chemicky kompatibilné?

→ Áno: kvalifikujte sa CVD SiC.

→ Nie: pokračovať.

SiC epitaxia pri ~1500-1700°C?

→ Začnite s osvedčeným SiC. Ak dominuje recesia, častice alebo krátky život, porovnajte TaC.

>2000°C alebo silné vystavenie Si-parám?

→ Uprednostnite hodnotenie TaC.

TaC nie je chemicky nezraniteľný. Pri 1973 K v kremíkových parách vytvoril CVD TaC reakčné produkty TaSi2/SiC; zvýšená expozícia Si zvýšila hĺbku korózie a drsnosť.[4] Výber by preto mal byť založený na rýchlosti degradácie v skutočnom reaktore, nie na samotnej teplote topenia.

5. Mechanizmy zlyhania CVD povlaku

Hlavný záver: Väčšina porúch potiahnutých susceptorov vzniká v dôsledku spojeného tepelného namáhania, nerovnomernosti depozície, chemickej recesie a poškodenia pri čistení alebo manipulácii. Analýza zlyhania by mala spájať viditeľný defekt s jeho koreňovým mechanizmom a potom so symptómom plátku namiesto toho, aby sa zastavila pri „odlupovaní povlaku“.

Užitočný vzťah prvého rádu tepelného napätia je:

σ ≈ E × Δα × ΔT

kde E je modul povlaku, Δα rozdiel CTE povlak/substrát a ΔT teplotný výkyv. To je dôvod, prečo je zhoda grafitu CTE dôležitá takmer rovnako ako čistota povlaku.

Hlboké vrecká, otvory a drážky môžu prijímať rôzny transport prekurzorov:

lokálny tenký/porézny povlak → tepelné/chemické napadnutie → vystavenie grafitu → erózia → častice → riziko defektu plátku.

Komponent preto môže dosiahnuť koniec životnosti procesu skôr, ako sa skončí mechanická životnosť.

6. Kvalifikácia a požiadavky na RFQ

Hlavný záver: Kvalifikácia by mala previesť podmienky reaktora na merateľné CTQ a overiť ich na hotovej geometrii. Samotné materiálne certifikáty nestačia; cieľom je opakovateľná integrita povlaku, rozmery a tepelné/chemické správanie prostredníctvom reprezentatívnych cyklov rastu a čistenia.

Praktická špecifikácia by mala obsahovať:

• Materiál: stupeň grafitu, čistota, CTE; poťahovacia fáza a čistota.
• Náter: hrúbka, miestne limity, drsnosť, kritériá dierky/pórovitosti, priľnavosť alebo kritériá tepelného cyklu.
• Geometria: hĺbka vrecka po potiahnutí, rovinnosť/hádzanie, OD/ID, otvory a CTQ súvisiace s rotáciou.
• Proces: veľkosť plátku, teplota, plyny, tlak, režim ohrevu/rotácie, čistiaca chémia a očakávané cykly.

Odporúčané kontrolné body:

Vstupné → definované rastové cykly → čistenie → koniec životnosti.

Korelácia týchto kontrolných bodov s údajmi o časticiach a plátkoch je užitočnejšia ako samotná vizuálna kontrola.

7. Často kladené otázky

Akú hrúbku by mal mať CVD SiC?

Okolo 100 μm je užitočná referencia, nie univerzálne optimum. Geometria, korózna tolerancia, napätie a rozmerová tolerancia určujú cieľ.

Vydrží hrubší náter vždy dlhšie?

Nie. Pridáva koróznu rezervu, ale môže tiež zvýšiť zvyškové napätie a rozmerový posun.

Prečo sa povlak SiC odlupuje?

Typickými prispievateľmi sú nesúlad CTE, zvyškové napätie, defekty rozhrania, geometria hrán, tepelné cykly, chemické napadnutie a poškodenie pri čistení.

Kedy by mal TaC nahradiť SiC?

Keď sa preukáže, že vysoká teplota alebo útok bohatý na Si je dominantným limitom životnosti SiC a TaC poskytuje lepší výsledok životného cyklu.

Záver

Hlavný záver: Grafit potiahnutý CVD by mal byť kvalifikovaný ako súčasť procesu epitaxie. Cieľom je stabilné tepelné, chemické a rozmerové správanie počas výroby, pričom koniec životnosti je definovaný skôr merateľnými procesnými CTQ než samotným viditeľným poškodením.

Inžiniersky reťazec je:

grafitový substrát → CVD mikroštruktúra → hotová geometria → tepelná/chemická stabilita → opakovateľnosť plátku.

Lepšia otázka nie je len „Aká hrúbka je povlak? ale "Ako sa bude tento komponent správať po opakovanom raste, čistení a tepelných cykloch a aká merateľná hranica určuje koniec jeho životnosti?"

Referencie

[1] AIXTRON SE, Planetárny princíp (MOCVD).

[2] Uhlík SGL, povlak SIGRAFINE® SiC – údaje o materiáli.

[3] Huo Y. a kol., Scientific Reports 16, 4150 (2026), „Štúdia korelácie procesu, štruktúry a vlastností v CVD-SiC povlakoch na grafitových substrátoch“.

[4] Hao K. a kol., Vacuum 241, 114677 (2025), „Mechanizmy korózie CVD TaC povlakov na grafitových substrátoch vyvolaných kremíkovou parou“.

Inžinier Nickwu má 15 rokov skúseností v oblasti výskumu a vývoja povlakov CVD a materiálov horúcej zóny na báze uhlíka. Viedol projekt zavedenia hromadnej výroby prvých čínskych grafitových komponentov potiahnutých TaC používanými v 8-palcovej SiC epitaxii. Podieľal sa na mnohých projektoch návrhu horúcej zóny a projektov analýzy porúch pre rast kryštálov SiC a je držiteľom siedmich patentov na vynálezy týkajúce sa materiálov horúcej zóny.
