Čo je to SiC keramický čln? Špecifikácie, materiály a aplikácie

V polovodičových vysokoteplotných procesoch sa manipulácia, podpora a tepelné spracovanie doštičiek spolieha na špeciálny podporný komponent - doštičkový čln. Ako stúpajú procesné teploty a zvyšujú sa požiadavky na čistotu a kontrolu častíc, tradičné kremenné člny postupne odhaľujú problémy, ako je krátka životnosť, vysoká miera deformácie a slabá odolnosť proti korózii.Keramické doštičky z karbidu kremíka (SiC).sa objavili v tejto súvislosti a stali sa kľúčovým nosičom špičkových zariadení na tepelné spracovanie.

Karbid kremíka (SiC) je technický keramický materiál, ktorý kombinuje vysokú tvrdosť, vysokú tepelnú vodivosť a vynikajúcu chemickú stabilitu.SiC keramika, vytvorené vysokoteplotným spekaním, nielenže vykazujú vynikajúcu odolnosť proti tepelným šokom, ale tiež si zachovávajú stabilnú štruktúru a veľkosť v oxidačnom a korozívnom prostredí. Výsledkom je, že keď je vyrobený vo forme plátku, môže spoľahlivo podporovať vysokoteplotné procesy, ako je difúzia, žíhanie a oxidácia, vďaka čomu je obzvlášť vhodný pre tepelné procesy fungujúce pri teplotách nad 1100 °C.

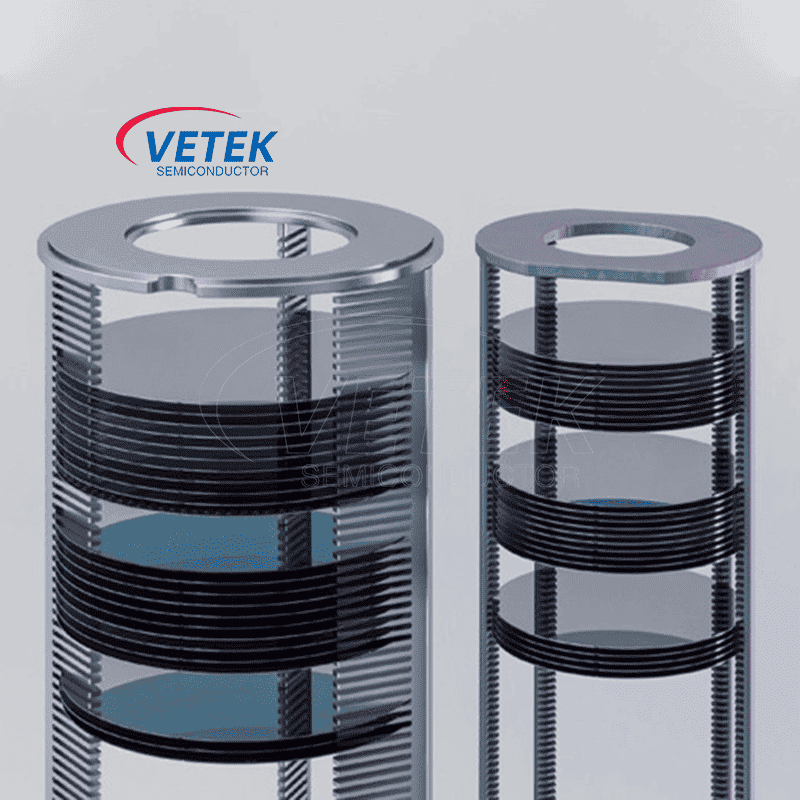

1. Čo je to SiC keramický čln?

Štruktúra oblátkových člnov je zvyčajne navrhnutá s viacvrstvovou, paralelnou mriežkovou konfiguráciou, ktorá je schopná pojať desiatky alebo dokonca stovky plátkov súčasne. Výhody SiC keramiky pri riadení koeficientov tepelnej rozťažnosti spôsobujú, že sú menej náchylné na tepelnú deformáciu alebo mikrotrhlinky počas vysokoteplotných procesov nábehu a dobehu. Okrem toho je možné prísne kontrolovať obsah kovových nečistôt, čím sa výrazne znižuje riziko kontaminácie pri vysokých teplotách. Vďaka tomu sú veľmi vhodné pre procesy, ktoré sú mimoriadne citlivé na čistotu, ako je výroba energetických zariadení, SiC MOSFET, MEMS a iných produktov.

2. Quartz vs SiC vs grafitové oblátkové člny: Porovnanie materiálov

V porovnaní s tradičnými člnmi z kremenných plátkov majú keramické plátkové člny z karbidu kremíka zvyčajne životnosť 3 až 5-krát dlhšiu pri vysokej teplote a častých tepelných cykloch. Ich vyššia tuhosť a odolnosť voči deformácii umožňujú stabilnejšie zarovnanie plátkov, čo pomáha zlepšiť výťažok. Ešte dôležitejšie je, že materiály SiC si zachovávajú minimálne zmeny rozmerov počas častých cyklov zahrievania a chladenia, čím sa znižuje odlupovanie okraja plátku alebo odlupovanie častíc spôsobené deformáciou plátku.

3. Typy materiálov člnov z karbidu kremíka

Nie všetky SiC doštičky sú vyrobené z rovnakej keramickej kvality. Rôzne výrobné postupy vytvárajú odlišné mikroštruktúry a výkonnostné charakteristiky.

3.1 rekryštalizovaný karbid kremíka (RSiC)

Rekryštalizovaný SiC sa používa v konštruovaných vysokoteplotných keramických komponentoch. V závislosti od kvality môže vykazovať výraznú otvorenú pórovitosť, čo sa musí vziať do úvahy pri hodnotení kontaminácie, čistenia a kompatibility procesu.

3.2 Spekaný karbid kremíka (SSiC)

Beztlakovo spekaný SiC môže poskytnúť hustú keramickú štruktúru s vysokou tvrdosťou, mechanickou pevnosťou a dobrým tepelným výkonom. Skutočné vlastnosti závisia od zloženia, procesu spekania a kvality materiálu.

3.3 Reakčne viazaný karbid kremíka (RBSiC / SiSiC)

Reakčne viazaný SiC vo všeobecnosti obsahuje zvyškovú kremíkovú fázu. To môže ovplyvniť maximálnu prevádzkovú teplotu a chemickú znášanlivosť, takže jeho prevádzkové limity by sa nemali považovať za identické s limitmi RSiC alebo SSiC.

3.4 Nosiče grafitových plátkov potiahnutých SiC

Nosič grafitových plátkov potiahnutý SiC je konštrukciou odlišnou od monolitického člna s keramickým plátkom SiC.

Používa grafitový substrát chránený naneseným povlakom SiC. Takéto návrhy môžu ponúkať výhody v špecifických prostrediach tepelného spracovania, ale musí sa vyhodnotiť integrita povlaku, odkryté hrany a potenciálna kontaminácia.

4. Výhľad do budúcnosti

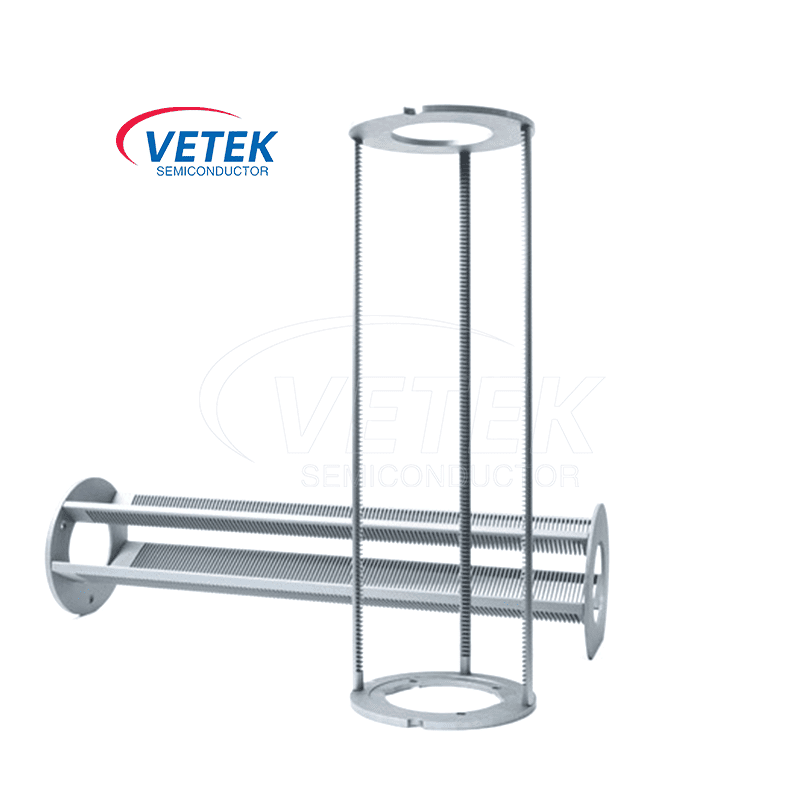

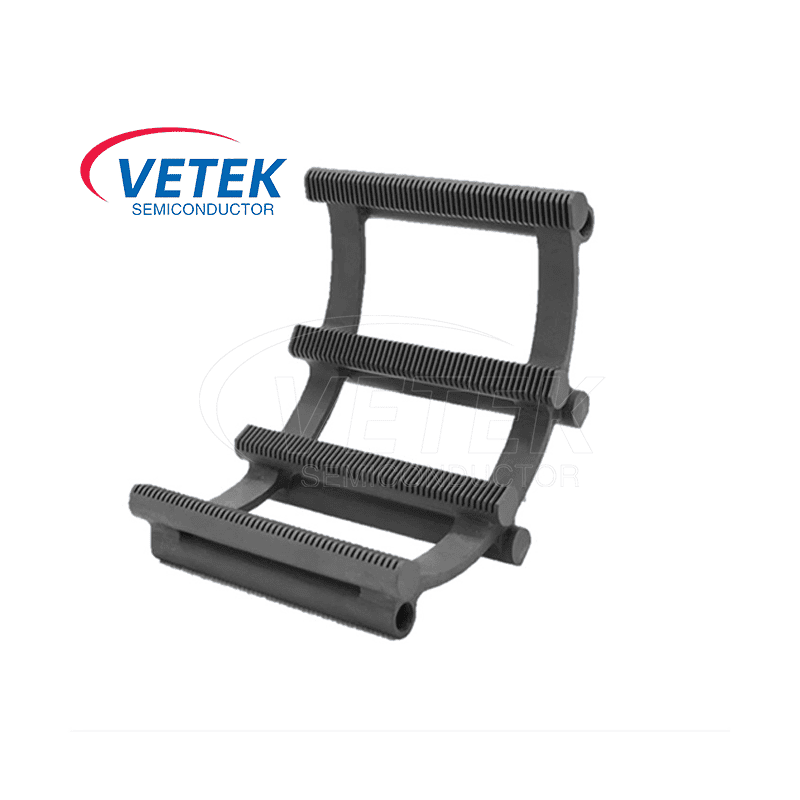

V priemyselných aplikáciách sa keramické doštičky z karbidu kremíka postupne stávajú preferovanou voľbou pre špičkových výrobcov zariadení v procesoch tepelného spracovania, od tradičných kremíkových zariadení po polovodičové materiály tretej generácie. Sú vhodné nielen pre rôzne zariadenia na tepelné spracovanie, ako sú vertikálne rúrkové pece a horizontálne oxidačné pece, ale ich stabilný výkon vo vysokoteplotnom a vysokokorozívnom prostredí tiež poskytuje silnejšie záruky konzistencie procesu a kapacity zariadenia.

Postupná popularizácia keramických doštičiek z karbidu kremíka znamená zrýchlenie pokročilých keramických materiálov prenikajúcich do podporných komponentov jadra polovodičových zariadení. V porovnaní s tradičnými kremennými materiálmi poskytujú ich výhody v stabilite pri vysokej teplote, štrukturálnej tuhosti a odolnosti voči tepelnej únave spoľahlivý materiálový základ pre pokračujúci vývoj vyšších teplôt a prísnejších procesných okien. V súčasnosti sú 6-palcové a 8-palcové keramické doštičky z karbidu kremíka široko používané v procesoch hromadnej výroby tepelných úprav energetických zariadení v polovodičovom priemysle.

12-palcová špecifikácia sa postupne zavádza do špičkových procesov a pokročilých výrobných liniek a stáva sa dôležitým smerom pre ďalšiu fázu spolupráce zariadení a materiálov. Zároveň 2-4 palcové plátkové člny naďalej zohrávajú úlohu vo výskumných platformách a špecifických procesných scenároch, ako je spracovanie substrátu LED a overenie procesu. Keramické doštičkové člny z karbidu kremíka preukážu väčšie výhody v stabilite, kontrole veľkosti a kapacite plátkov, čo poháňa nepretržitý vývoj súvisiacich technológií keramických materiálov.

často kladené otázky

1. Aká je hlavná funkcia oblátkového člna?

Loď na doštičky drží polovodičové doštičky v presne rozmiestnených polohách počas spracovania v peci. Jeho hlavnými funkciami sú mechanická podpora, zarovnanie plátkov a kompatibilita s tepelným a chemickým procesným prostredím.

2. Aký je rozdiel medzi člnom na oblátky SiC a člnom z kremenných plátkov?

SiC keramické doštičky vo všeobecnosti poskytujú vyššiu tepelnú vodivosť a väčšiu mechanickú schopnosť pri vysokých teplotách pre vhodné druhy. Lodičky z kremenných plátkov majú oveľa nižšiu tepelnú rozťažnosť a sú široko používané v zavedených procesoch čistých polovodičových pecí. Preferovaný materiál závisí od prevádzkových podmienok.

3. Akú teplotu znesie čln z keramických oblátok SiC?

Neexistuje jednotný teplotný limit pre všetky keramické člny SiC. Maximálna prevádzková teplota závisí od triedy SiC, atmosféry pece, mechanického zaťaženia, trvania expozície a tepelných cyklov. Hotový komponent musí byť kvalifikovaný pre zamýšľané procesné podmienky.

4. Sú SiC oblátky vhodné na difúziu a oxidáciu?

Áno, vhodne vybrané a kvalifikované keramické doštičky SiC možno použiť v difúznych a oxidačných aplikáciách. Musí sa overiť chémia materiálu, čistota povrchu, mechanické prevedenie a kompatibilita s procesnými plynmi.

5. Dajú sa keramické oblátky SiC prispôsobiť?

Oblátkové člny môžu byť skonštruované pre rôzne konfigurácie pecí, rozmery plátkov, počty štrbín, rozstupy a geometrie podpier, v závislosti od výrobnej realizovateľnosti a overenia dizajnu.

6. Aký je rozdiel medzi člnmi z pevných SiC a grafitových plátkov potiahnutých SiC?

Pevné keramické doštičky SiC používajú keramické telo, zatiaľ čo grafitové nosiče potiahnuté SiC používajú grafitový substrát s ochrannou vrstvou SiC. Ich tepelná odozva, mechanizmy zlyhania, riziká kontaminácie a prevádzkové limity sú rôzne.

7. Čo spôsobuje tvorbu častíc v waferových člnoch?

Medzi možné príčiny patrí mechanické odieranie, nevhodná kontaktná geometria plátku, nahromadenie usadeného filmu, tepelné poškodenie, povrchové chyby a kontaminácia počas manipulácie alebo čistenia. Analýza základných príčin by mala brať do úvahy nosný materiál a skutočný proces pece.
