Optimalizácia výkonu MicroLED so SiC substrátmi a pokročilými nátermi

Q1: Prečo sa MicroLED stále viac spoliehajú na SiC substráty?

Je to hlavne boj proti teplu a štrukturálnym chybám. Zatiaľ čo zafír bol starý, preberá ho karbid kremíka (SiC), pretože jeho tepelná vodivosť je jednoducho na inej úrovni. To je dôležité, pretože vo vysokovýkonných MicroLED aplikáciách si nemôžete dovoliť "pokles účinnosti" spôsobený prehriatím. Ale je v tom viac ako len zostať v pohode. Zhoda mriežky medzi SiC a vrstvami LED je neuveriteľne tesná - oveľa lepšia ako kremík. Táto presnosť znižuje chyby od začiatku, vďaka čomu sú substráty SiC logickým, aj keď prémiovejším základom displejov, ktoré skutočne vydržia.

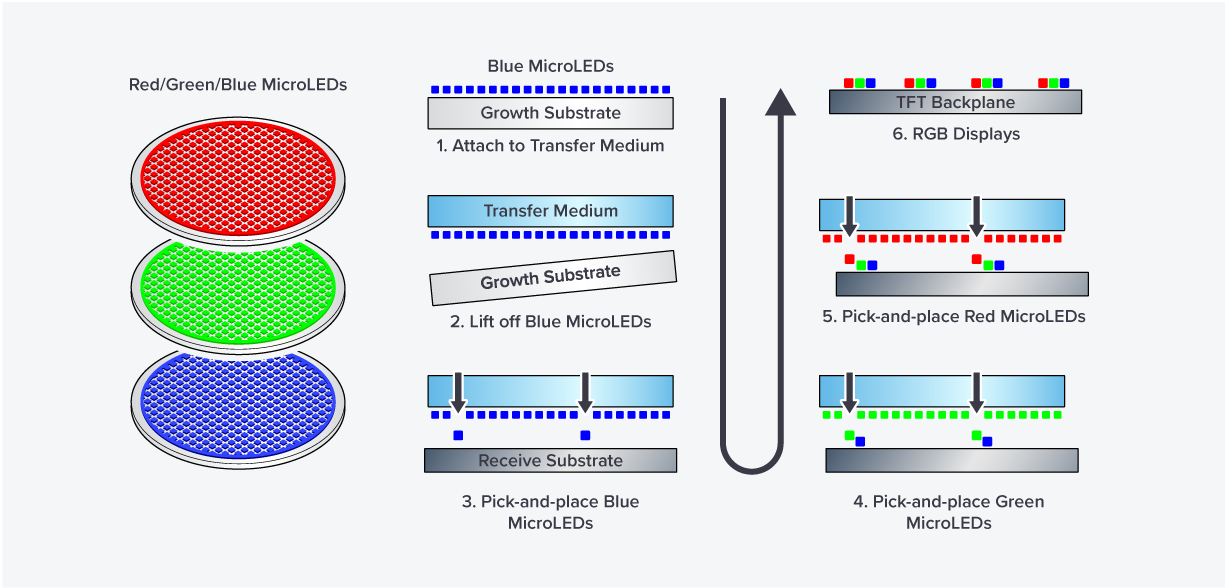

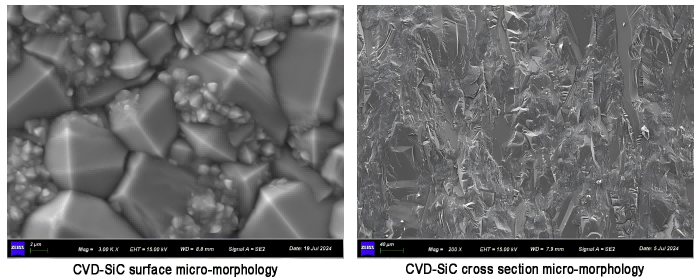

Otázka 2: CVD SiC vs. Sintrovaný SiC: Ktorý z nich skutočne vyhráva pri výrobe MicroLED?

Aj keď obe majú svoje miesto, CVD (Chemical Vapour Deposition) SiC je tu zlatým štandardom. prečo? Pretože je prakticky bez pórov a neuveriteľne čistý. Spekaný SiC je určite húževnatý, ale tieto drobné mikroskopické póry môžu spôsobiť zmätok v jemných polovodičových procesoch. Ak sa zameriavate na rast MOCVD s vysokým výnosom, ultra hladký a vysoko čistý povrch CVD SiC je nesporný.

Otázka 3: Prečo sú povlaky TaC také dôležité v procese MOCVD?

Predstavte si karbid tantalu (TaC) ako high-tech štít. Prostredie MOCVD je brutálne – extrémne teplo a agresívne chemikálie sú normou. Povlak TaC vytvára odolnú bariéru, ktorá zabraňuje korózii zariadenia alebo uvoľňovaniu častíc. Nejde len o to, aby hardvér vydržal dlhšie; ide o zachovanie nedotknutého prostredia rastu, takže samotné LED diódy sú bezchybné.

Otázka 4: Ktoré konkrétne komponenty SiC sú „vyrobené alebo rozbité“ pre zariadenia MicroLED?

Ťažké zdvíhače sú susceptory, krúžky a nosiče plátkov (alebo disky). Tieto komponenty sú počas epitaxného rastu priamo v ohnisku. Ošetrením týchto častí pomocou CVD SiC alebo TaC zaistíte rovnomerné rozloženie tepla a chemickú odolnosť. Ak tieto časti zlyhajú alebo kolíšu, výnos vášho zariadenia prudko klesne.

5. Aké sú príčiny nízkej výťažnosti MicroLED? Ako materiály ovplyvňujú výnosy?

Úprimne povedané, nízka výťažnosť je „slon v miestnosti“ pre škálovanie MicroLED. Väčšina z týchto výrobných zlyhaní má na svedomí dvoch vinníkov: masívny tepelný stres a tie nepríjemné túlavé častice, ktoré sa vkrádajú počas rastu. Toto je miesto, kde výber materiálov mení hru. Prechodom na prémiové substráty SiC a zavedením komponentov potiahnutých TaC v podstate budujete pevnosť proti defektom. Tieto materiály vytvárajú skalopevné, predvídateľné prostredie, ktoré zabraňuje praskaniu alebo deformácii plátkov pod tlakom. v skratke? Lepšie materiály znamenajú menej „dudov“ a oveľa hladšiu cestu k masovej výrobe.

Q6: Môžeme skutočne eliminovať kontamináciu časticami v MOCVD?

"Eliminovať" je silné slovo, ale určite ho môžete minimalizovať. Štandardné komponenty často časom degradujú a „zbavujú“ častice. Povlaky ako TaC alebo CVD SiC vytvárajú chemicky inertný povrch hladký ako sklo, ktorý sa neodlupuje. Táto čistota je presne to, čo oddeľuje vysokovýkonnú MicroLED od chybnej.

Q7: SiC vs. Sapphire vs. Silicon: Rýchly rozpad.

SiC:Prémiová voľba. Zvláda teplo ako profesionál a dokonale ladí s mriežkou, hoci prichádza za vyššiu cenu.

zafír:Cenovo výhodný veterán. Je široko dostupný, ale zápasí s rozptylom tepla a vyššou chybovosťou.

kremík:Skvelé na integráciu s existujúcou elektronikou, ale tepelný nesúlad často vedie k prasknutým vrstvám alebo slabému výkonu.

Otázka 8: Ako zapadajú MicroLED do budúcnosti polovodičov tretej generácie?
MicroLED sú „zabijáckou aplikáciou“ pre materiály tretej generácie, ako sú GaN a SiC. Pozeráme sa na budúcnosť definovanú šialeným jasom a ultranízkou spotrebou energie. Či už ide o ďalšiu generáciu okuliarov AR/VR alebo automobilové displeje s vysokým kontrastom, synergia medzi substrátmi SiC a ochrannými povlakmi bude základom spoľahlivosti odvetvia.
