Čo je to Halfmoon v LPE reakčnej komore?

V epitaxných systémoch z karbidu kremíka (SiC) zostáva mnoho kľúčových komponentov reaktora mimo priemyslu výroby polovodičov neznámych. Jedným z týchto komponentov je „Halfmoon“, konštrukčná časť na báze grafitu bežne používaná vo vnútri reakčných komôr LPE.

Hoci Halfmoon nie je samotný nosič plátku, hrá dôležitú úlohu pri udržiavaní stability reaktora počas procesov epitaxného rastu pri vysokej teplote. Ako sa výroba polovodičov SiC posúva smerom k väčším doštičkám a prísnejšej kontrole procesu, dizajn a materiálové vlastnosti vnútorných komponentov reaktora sú čoraz dôležitejšie.

Pochopenie reakčnej komory LPE

LPE (Liquid Phase Epitaxy) je technika rastu kryštálov používaná pri výrobe polovodičov. V SiC epitaxných systémoch pracuje reakčná komora v extrémne náročných podmienkach zahŕňajúcich:

• Vysoké teploty
• Reaktívne procesné plyny
• Dlhé tepelné cykly
• Prísna kontrola kontaminácie
• Požiadavky na stabilný prietok plynu

Moderné systémy epitaxie SiC, ako sú reaktory LPE, sa vo veľkej miere spoliehajú na stabilné štruktúry tepelného poľa a riadenie toku plynu vo vnútri reakčnej komory. Dokonca aj malé odchýlky v rozložení teploty alebo rovnomernosti prúdenia plynu môžu priamo ovplyvniť kvalitu epitaxnej vrstvy a konzistenciu plátku.

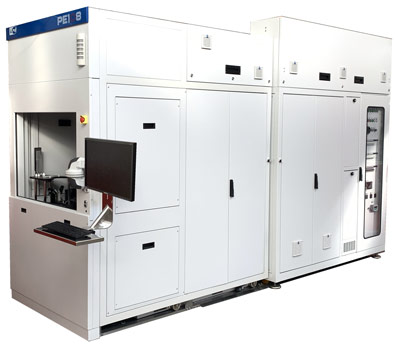

Epitaxný reaktor LPE PE1O6 SiC, horizontálny systém horúcej steny používaný na pokročilý rast SiC plátkov.

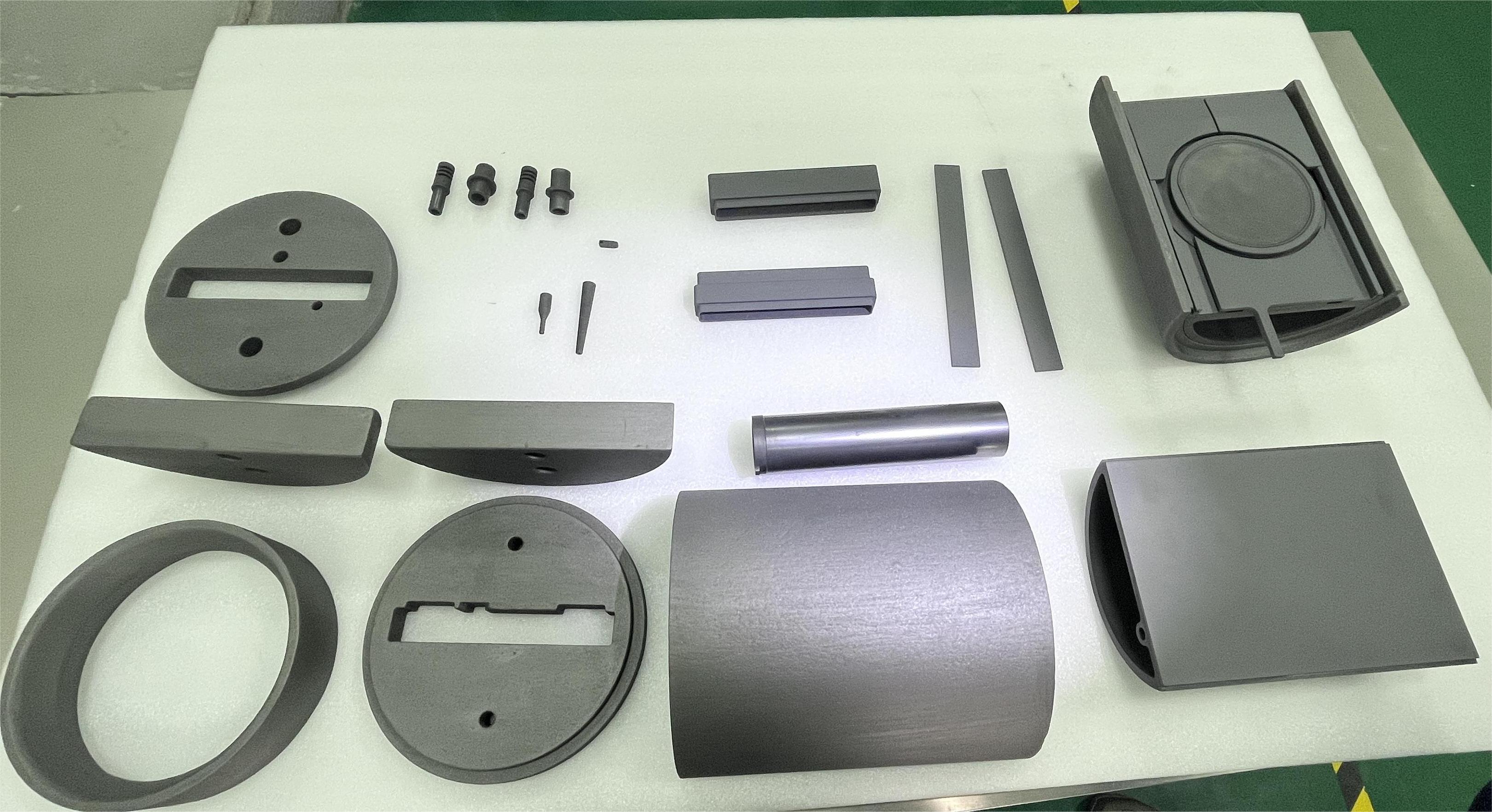

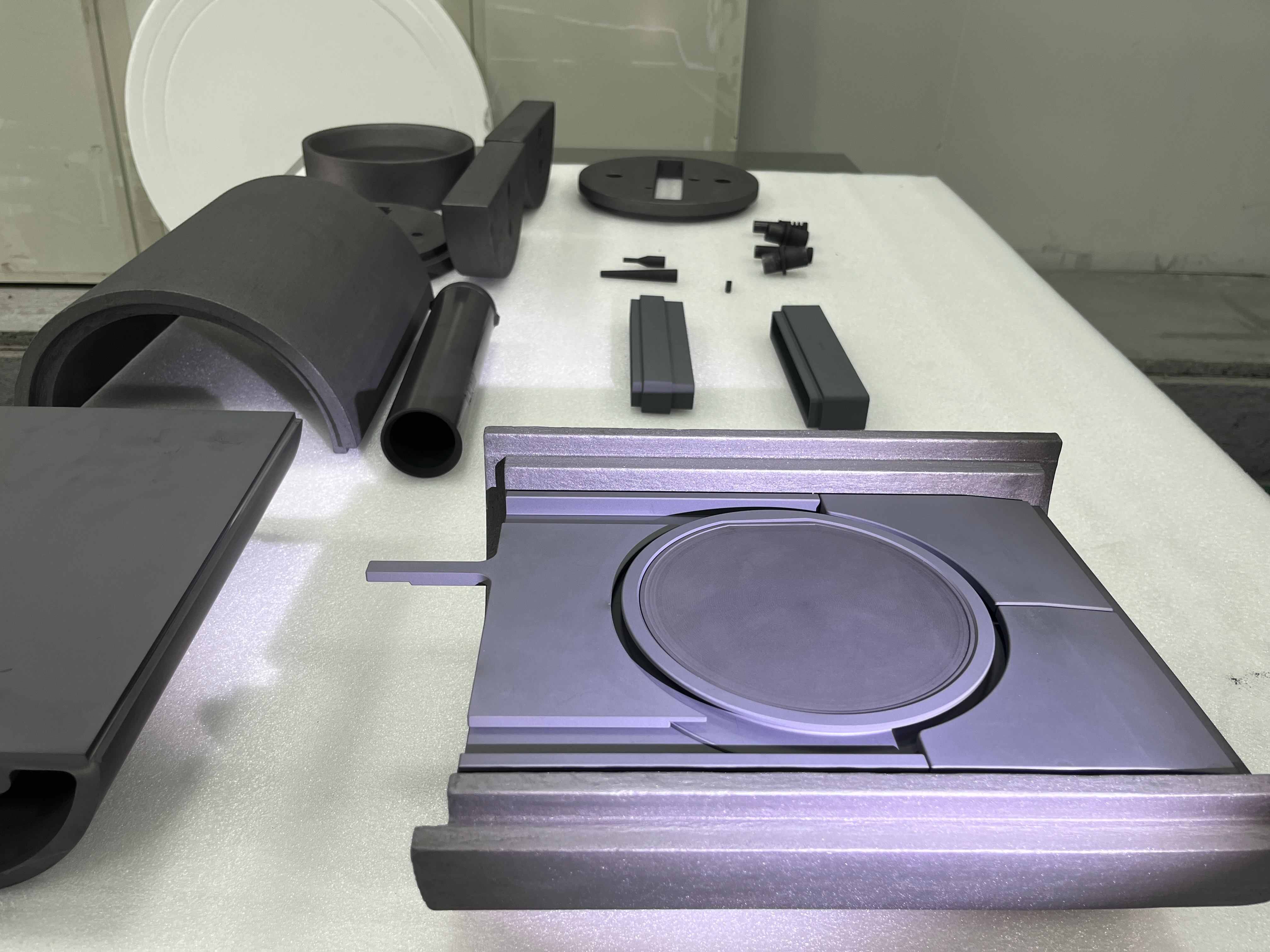

Vo vnútri komory viaceré komponenty na báze grafitu spolupracujú na vytvorení kontrolovaného tepelného a chemického prostredia pre epitaxiálny rast. Halfmoon je jedným z týchto podporných konštrukčných komponentov.

Prečo sa to nazýva "Halfmoon"?

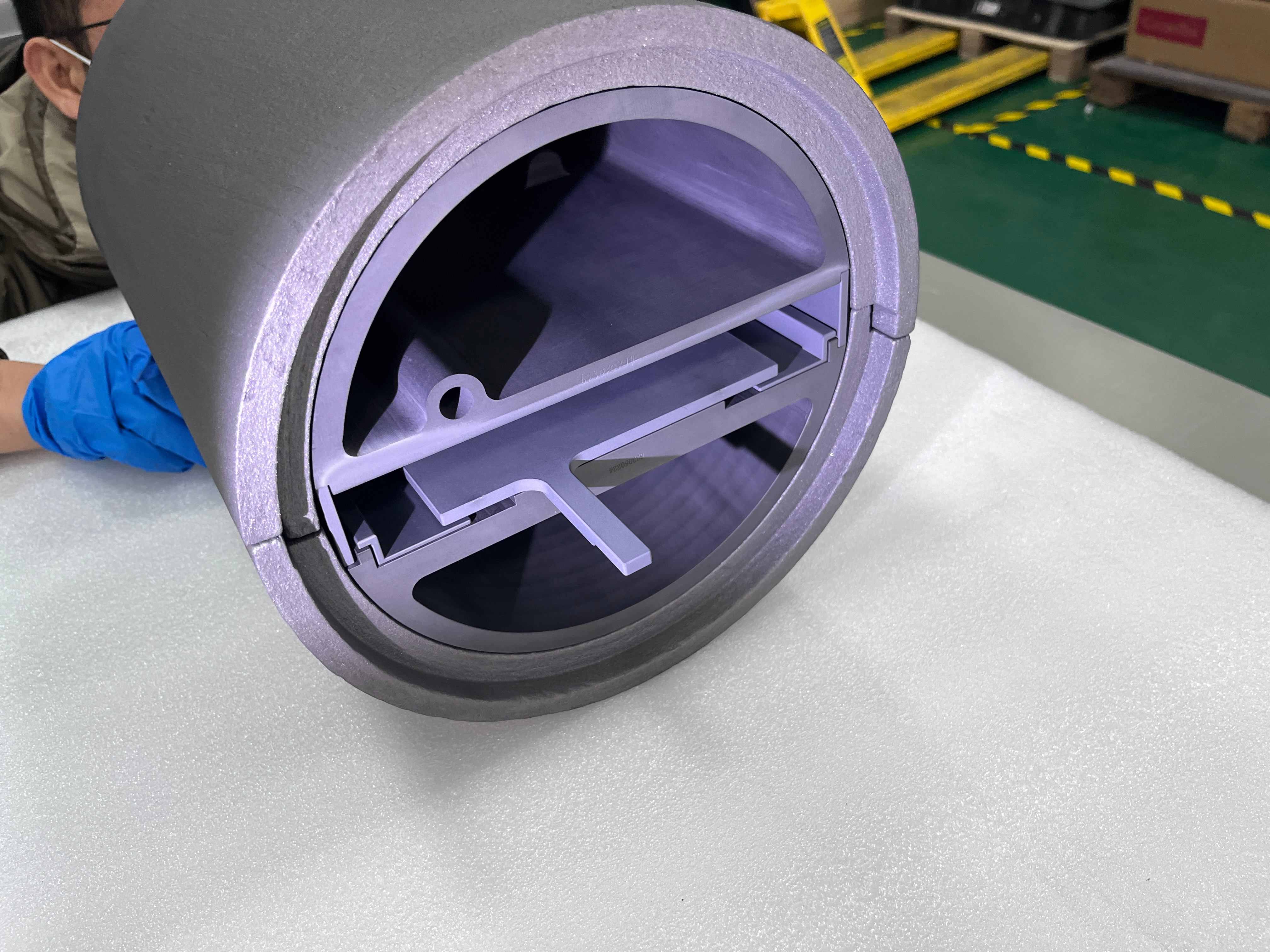

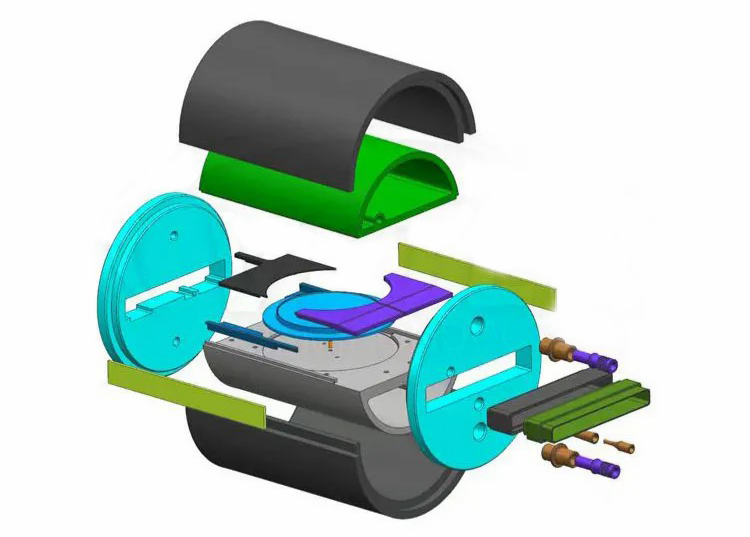

Diel dostal svoj názov najmä podľa tvaru. V mnohých reaktoroch LPE vyzerá komponent podobne ako polkruhová alebo polkruhová štruktúra, keď je inštalovaný okolo oblasti horúcej zóny.

Rôzni výrobcovia zariadení používajú mierne odlišné vzory. Niektoré časti Halfmoon sú hrubšie, niektoré obsahujú dodatočné nosné konštrukcie a niektoré sú priamo spojené s rotujúcimi zostavami vo vnútri komory.

V skutočných reaktorových systémoch je geometria zvyčajne optimalizovaná spolu s tepelným poľom a usporiadaním komory, a nie podľa jedného univerzálneho štandardu.

Funkcie zložky Halfmoon

Hoci sa konštrukcie reaktorov líšia, komponenty Halfmoon bežne prispievajú k niekoľkým dôležitým funkciám.

1. Nosné konštrukcie reaktorov

Vo vnútri epitaxného reaktora sa mnoho grafitových častí počas ohrievacích cyklov opakovane rozťahuje a zmršťuje. Z tohto dôvodu sa mechanická stabilita vnútorných podporných komponentov stáva dôležitou počas dlhých výrobných sérií.

V niektorých návrhoch reaktorov pomáha Halfmoon udržiavať relatívnu polohu blízkych štruktúr komôr pri prevádzkových podmienkach pri vysokej teplote. Aj malá deformácia môže ovplyvniť zarovnanie komory alebo opakovateľnosť procesu.

2. Podpora stability toku plynu

Správanie toku plynu vo vnútri SiC reaktora je komplikovanejšie, ako sa zdá zvonku. Pri vysokej teplote môžu aj relatívne malé štrukturálne zmeny vo vnútri komory zmeniť miestne podmienky prúdenia.

V závislosti od platformy reaktora môže Halfmoon nepriamo ovplyvňovať, ako sa procesné plyny pohybujú okolo oblasti horúcej zóny. To je jeden z dôvodov, prečo sa geometria vnútornej komory často počas vývoja reaktora starostlivo optimalizuje.

3. Koordinácia tepelného poľa

Moderné epitaxné systémy vyžadujú starostlivo kontrolované teplotné gradienty. Usporiadanie grafitových komponentov vo vnútri komory ovplyvňuje distribúciu tepla a tepelnú účinnosť.

Zložky Halfmoon môžu nepriamo ovplyvniť:

• Odraz tepla
• Tepelná rovnováha
• Lokálna teplotná stabilita
• Výkon tepelného tienenia

Toto sa stáva čoraz dôležitejším pre spracovanie veľkých plátkov.

4. Podporné mechanické rotačné systémy

Niektoré systémy LPE používajú rotačné zostavy na zlepšenie rovnomernosti depozície počas epitaxného rastu. V týchto konfiguráciách môže byť Lower Halfmoon integrovaný s blízkymi rotačnými alebo podpornými štruktúrami vo vnútri komory.

Mechanické požiadavky môžu byť dosť náročné, pretože reaktor musí pracovať nepretržite pri vysokej teplote a chemicky reaktívnych podmienkach.

Prečo je grafit stále široko používaný v systémoch reaktorov

Aj dnes zostáva grafit jedným z najpraktickejších materiálov pre aplikácie polovodičového tepelného poľa. Je relatívne ľahký, dá sa opracovať do zložitých tvarov a zachováva si stabilné vlastnosti pri teplotách, pri ktorých by mnohé kovy zlyhali.

Pre výrobcov reaktorov je ďalšou výhodou, že grafit dobre reaguje na presné obrábanie, čo je dôležité pre komponenty inštalované v úzkych komorových priestoroch.

Zároveň má holý grafit obmedzenia. Pri dlhodobom vystavení reaktívnym procesným plynom a opakovaným tepelným cyklom môže povrch postupne degradovať alebo vytvárať častice. Z tohto dôvodu sa dnes v moderných SiC epitaxných systémoch bežne používajú potiahnuté grafitové štruktúry.

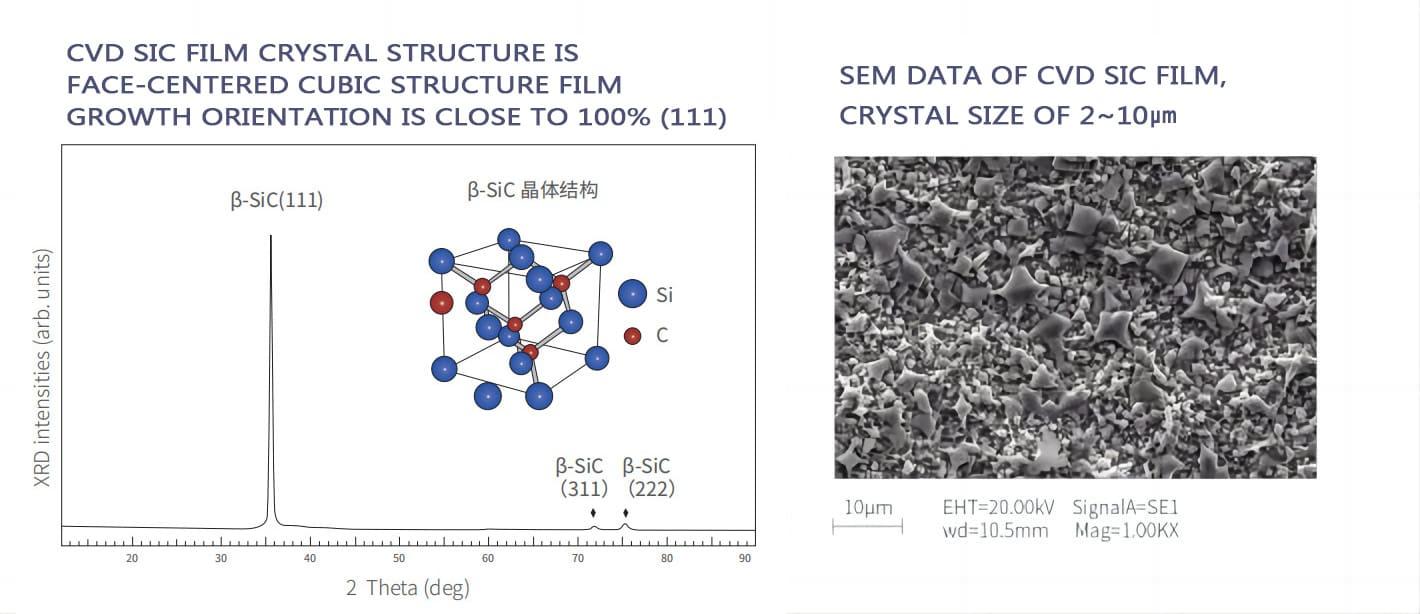

Úloha CVD SiC povlaku

CVD SiC (Chemical Vapour Deposition Silicon Carbide) povlak je široko používaný na grafitových reaktorových komponentoch v SiC epitaxných systémoch.

Povlak vytvára na grafitovom povrchu hustú ochrannú vrstvu, ktorá pomáha zlepšiť:

• Odolnosť proti korózii
• Čistota povrchu
• Odolnosť proti opotrebovaniu
• Výkon tepelného šoku
• Stabilita procesu

Grafitové komponenty potiahnuté SiC sa teraz bežne nachádzajú v:

• Susceptory
• Nosiče oblátok
• Komorové vložky
• Komponenty prietoku plynu
• Halfmoon zhromaždenia

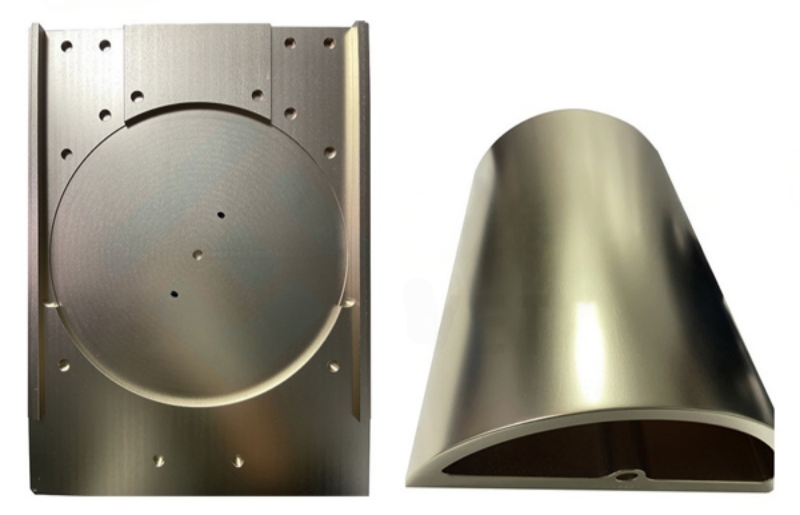

Prečo viac spoločností študuje povlaky TaC

V posledných rokoch začal povlak TaC priťahovať väčšiu pozornosť v pokročilých aplikáciách polovodičového tepelného poľa, najmä vo vysokoteplotných procesoch SiC.

Jedným z dôvodov je, že niektoré systémy na rast kryštálov novej generácie fungujú v podmienkach, keď konvenčné náterové materiály môžu čeliť väčšiemu tepelnému a chemickému namáhaniu počas dlhých procesných cyklov.

V porovnaní s tradičnými povlakmi SiC vykazuje TaC vo všeobecnosti silnejšiu chemickú stabilitu pri extrémne vysokých teplotách. Z tohto dôvodu výskumníci a výrobcovia zariadení pokračujú v hodnotení jeho potenciálu pre budúce systémy vysokoteplotných reaktorov.

Tepelnoizolačné materiály okolo reaktora

Okrem konštrukčných grafitových častí výrazne ovplyvňujú výkon reaktora aj tepelnoizolačné materiály.

Polovodičové systémy často používajú:

• Mäkká grafitová plsť
• Pevná grafitová plsť
• Plsť z uhlíkových vlákien na báze PAN
• Uhlíkové kompozitné izolačné materiály

Tieto materiály pomáhajú znižovať tepelné straty a udržiavať stabilné rozloženie teploty počas dlhých rastových cyklov.

Zvyšujúce sa nároky na modernú SiC epitaxiu

Ako sa priemysel SiC posúva smerom k 200 mm doštičkovým platformám, vnútorné komponenty reaktora čelia čoraz prísnejším požiadavkám na tepelnú stabilitu, rozmerovú presnosť a kontrolu kontaminácie.

Rýchly vývoj elektrických vozidiel, systémov obnoviteľnej energie a vysokofrekvenčnej výkonovej elektroniky zrýchľuje dopyt po doštičkách SiC.

Keďže veľkosti plátkov sa zväčšujú zo 4-palcových na 6-palcové a 8-palcové platformy, komponenty reaktora musia spĺňať prísnejšie požiadavky na:

• Rozmerová presnosť
• Rovnomernosť povlaku
• Tepelná stabilita
• Kontrola čistoty
• Mechanická spoľahlivosť

Dokonca aj podporné komponenty komory, ako sú zostavy Halfmoon, sú čoraz technicky náročnejšie.

Záver

Halfmoon sa môže javiť ako relatívne jednoduchá grafitová štruktúra vo vnútri reakčnej komory LPE, ale prispieva k niekoľkým dôležitým aspektom prevádzky reaktora, vrátane tepelnej stability, koordinácie prúdenia plynu a mechanickej podpory.

Jeho vývoj tiež odráža širšie trendy vo výrobe polovodičov: vyššie teploty, čistejšie procesy, väčšie doštičky a pokročilejšie materiálové inžinierstvo.

Ako sa technológia epitaxie SiC neustále vyvíja, komponenty reaktora a technológie povrchovej úpravy sa pravdepodobne stanú ešte špecializovanejšími a poháňanými výkonom.
