Prečo sú grafitové susceptory potiahnuté SiC nevyhnutné pre epitaxiu polovodičov

Keďže sa polovodičové zariadenia naďalej vyvíjajú smerom k vyššiemu výkonu, vyššej frekvencii a väčšej integrácii, požiadavky kladené na zariadenia na epitaxiálny rast sú čoraz náročnejšie. Či už vyrábajú napájacie zariadenia SiC, komponenty GaN RF, LED čipy alebo kremíkové epitaxné doštičky, výrobcovia sa spoliehajú na jeden kritický komponent vo vnútri reaktora – grafitový susceptor potiahnutý SiC.

Aj keď je tento komponent zriedka viditeľný mimo reakčnej komory, priamo ovplyvňuje rovnomernosť teploty plátku, tvorbu častíc, životnosť povlaku a v konečnom dôsledku výťažok zariadenia.

Čo je grafitový susceptor potiahnutý SiC?

Grafitový susceptor potiahnutý SiC je presne skonštruovaný grafitový komponent chránený hustým povlakom z karbidu kremíka s chemickým nanášaním pár (CVD).

Vo vnútri epitaxného reaktora susceptor vykonáva niekoľko kritických funkcií:

• Podporuje polovodičové doštičky počas celého procesu rastu
• Rovnomerne prenáša teplo z ohrievača do plátku
• Otáča sa spolu s plátkom, aby sa zlepšila rovnomernosť filmu
• Zachováva rozmerovú stabilitu pri opakovaných tepelných cykloch
• Chráni grafitový substrát pred korozívnymi procesnými plynmi

V závislosti od procesu môžu byť susceptory navrhnuté ako palacinkové susceptory, sudové susceptory, podnosy, nosiče plátkov alebo prispôsobené komponenty reaktora.

Prečo nepoužívať čistý grafit?

Grafit je už dlho uznávaný ako jeden z najlepších vysokoteplotných technických materiálov, pretože:

· Výborná tepelná vodivosť

· Nízky koeficient tepelnej rozťažnosti

· Vysoká teplotná stabilita

· Ľahká opracovateľnosť

· Nízka hustota

Holý grafit je však nevhodný na priame spracovanie polovodičov.

Počas epitaxie procesné plyny, ako je H2, HCl, NH3, silán, chlórsilány a kovovo-organické prekurzory nepretržite napádajú exponované grafitové povrchy. V priebehu času grafit začne oxidovať, korodovať a uvoľňovať častice uhlíka.

Tieto častice môžu:

· kontaminovať doštičky,

· zvýšiť hustotu defektov,

· znížiť epitaxiálnu uniformitu,

· skrátiť intervaly údržby reaktora.

Preto takmer všetky moderné polovodičové reaktory používajú namiesto odkrytého grafitu ochranné keramické povlaky.

Prečo je karbid kremíka preferovaným povlakom?

Medzi dostupnými náterovými materiálmi – vrátane BN, ZrB₂, TaC a rôznych oxidových náterov – sa CVD karbid kremíka stal priemyselným štandardom, pretože ponúka vynikajúcu rovnováhu tepelných, chemických a mechanických vlastností.

Medzi kľúčové výhody patrí:

• Vynikajúca chemická odolnosť: Hustý SiC zabraňuje korozívnym plynom dostať sa na grafitový substrát, čím sa dramaticky predlžuje životnosť komponentov.
• Vynikajúca tepelná vodivosť: Vysoká tepelná vodivosť umožňuje rýchly prenos tepla pri zachovaní vynikajúcej rovnomernosti teploty na plátku.
• Neprispôsobenie nízkej tepelnej rozťažnosti: Koeficient tepelnej rozťažnosti SiC sa tesne zhoduje s grafitom, čím sa znižuje vnútorné napätie počas opakovaných cyklov zahrievania a chladenia.
• Vysoká tvrdosť: Povlak odoláva oderu počas nakladania plátku a prevádzky reaktora.
• Vysoká čistota: Vysokokvalitné povlaky CVD SiC minimalizujú kovovú kontamináciu a tvorbu častíc, čo je dôležité pre pokročilú výrobu polovodičov.

Prečo chemická depozícia z pár (CVD)?

Existujú rôzne technológie povrchovej úpravy, vrátane:

· Plazmové striekanie

· Sol-gélový povlak

· Elektroforetické nanášanie

· Cementovanie v pake

· Náter štetcom

Výroba polovodičov však v drvivej väčšine uprednostňuje chemické vylučovanie z pár (CVD), pretože produkuje povlaky s:

· extrémne vysoká čistota,

· výborná hustota,

· rovnomerná hrúbka,

· vynikajúca priľnavosť,

· nízka pórovitosť,

· vynikajúca konformita na zložitých geometriách.

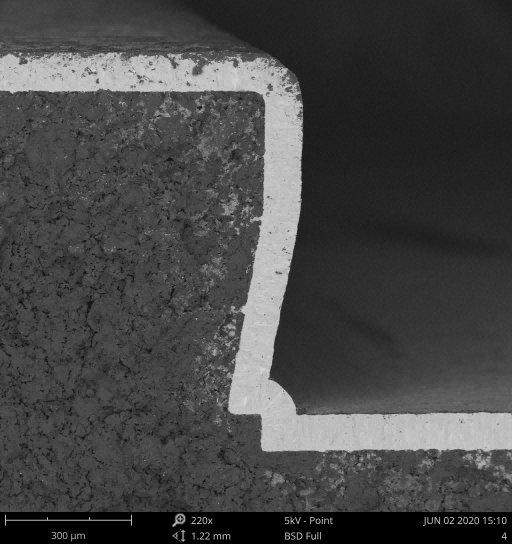

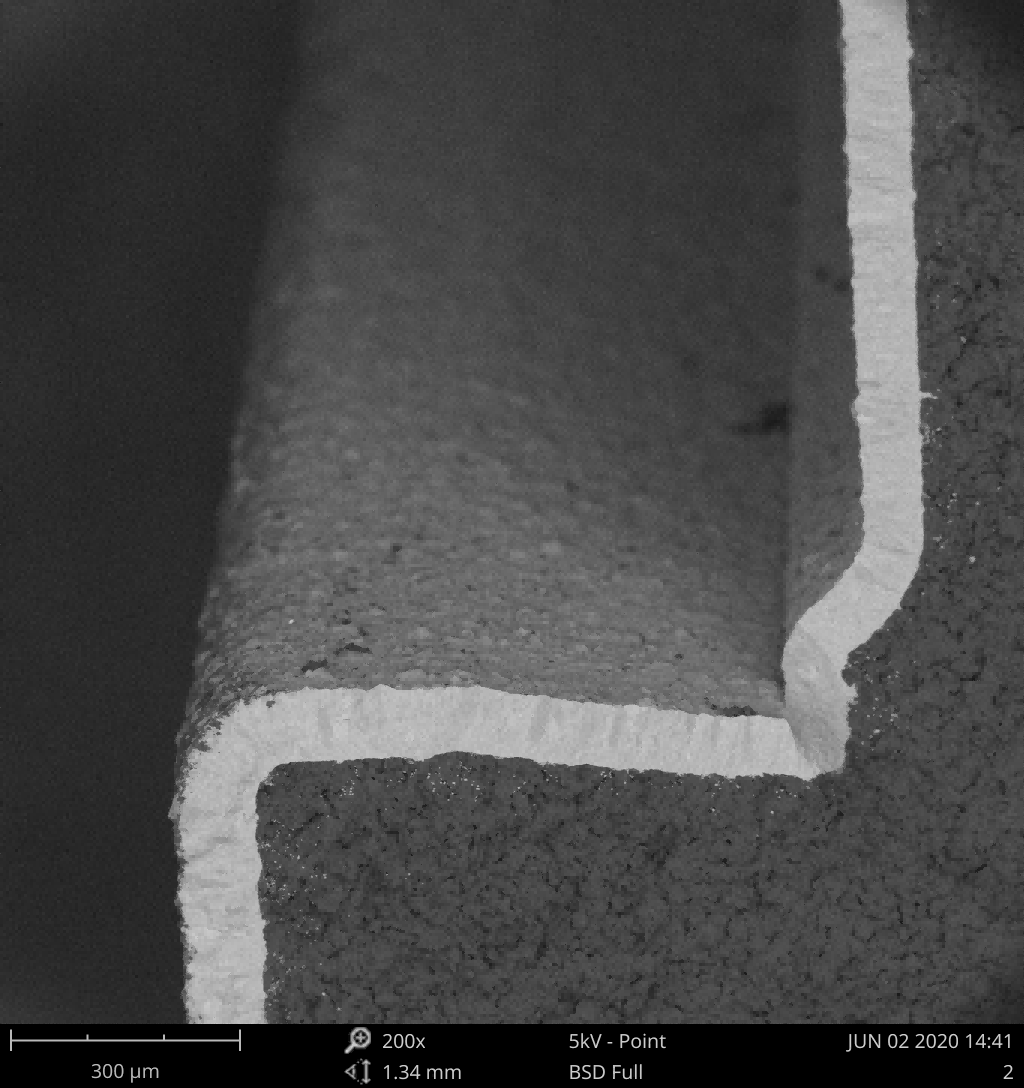

Na rozdiel od striekaných povlakov, ktoré často obsahujú póry a slabé rozhrania, CVD SiC tvorí hustú kryštalickú vrstvu chemicky viazanú na grafitový substrát, čo má za následok výrazne dlhšiu životnosť v náročných procesných podmienkach.

Typické aplikácie

Grafitové komponenty potiahnuté SiC sa široko používajú v:

SiC epitaxia：Podpora vodivých a poloizolačných SiC doštičiek počas homoepitaxného rastu pre MOSFET, SBD a iné energetické zariadenia.

Silikónová epitaxia：Poskytovanie stabilných tepelných platforiem pre kremíkovú doštičkovú epitaxiu používanú pri výrobe CMOS a výkonových polovodičov.

GaN Epitaxy: Podpora rastu GaN-on-Si a GaN-on-SiC pre RF zariadenia, HEMT, MicroLED a výkonovú elektroniku.

Výroba LED: Používa sa vo vnútri MOCVD reaktorov pre modrý, zelený, UV a MicroLED epitaxný rast.

Záver

Ako sa polovodičové procesy naďalej posúvajú smerom k väčším plátkom, užším procesným oknám a nižšej hustote defektov, význam vysokovýkonných komponentov reaktora stále rastie.

CVD grafitové susceptory potiahnuté SiC sa stali nepostrádateľnými, pretože kombinujú vynikajúci tepelný výkon grafitu s vynikajúcou chemickou odolnosťou, čistotou a životnosťou karbidu kremíka.

Či už ide o napájacie zariadenia SiC, elektroniku GaN RF, výrobu LED alebo kremíkovú epitaxiu, investícia do vysokokvalitných grafitových komponentov potiahnutých SiC priamo prispieva k vyššej výťažnosti, dlhšej prevádzke zariadenia a nižším výrobným nákladom.
