Substrát vs. epitaxia: Kľúčové úlohy vo výrobe polovodičov

Úvod: Dva piliere moderných čipov

Aby sme skutočne pochopili, ako pokročilý čip dosahuje vysokorýchlostné výpočty a vysoký výkon, musíme sa ponoriť do dvoch základných pilierov jeho fyzickej štruktúry – polovodičového substrátu a procesu epitaxného rastu.

Jednoducho povedané, substrát poskytuje „základ“ pre mechanickú podporu a rozptyl tepla, zatiaľ čo epitaxná vrstva je „aktívna funkčná vrstva“ starostlivo postavená na tomto „základe“. Hoci sa tieto dva pojmy líšia iba jedným znakom, majú zásadné rozdiely v štruktúre materiálu, výrobných procesoch a funkčných úlohách. Tento článok systematicky načrtne ich technické rozdiely, kľúčové parametre a rozhodujúci vplyv na výkon konečného zariadenia.

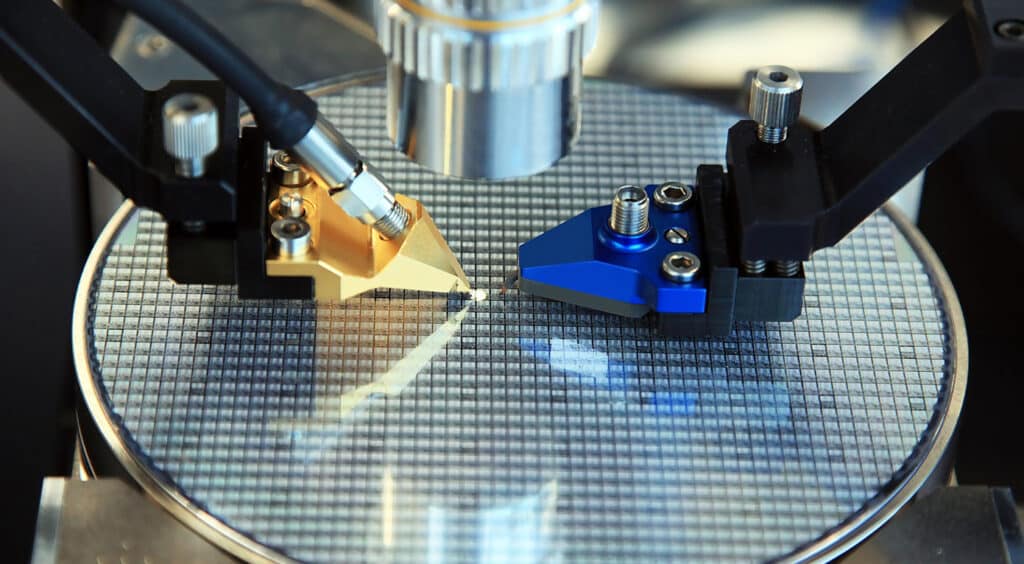

I. Čo je to polovodičový substrát?

[Hlavný záver tejto časti]: Polovodičový substrát slúži ako „kostra“ a „chladič“. Vysoko čistý monokryštálový kremík (Si) dominuje na spotrebiteľskom trhu, zatiaľ čo karbid kremíka (SiC) so svojou vysokou tepelnou vodivosťou 4,9 W/cm·K sa stal nenahraditeľnou voľbou pre elektrické vozidlá a vysokonapäťové aplikácie.

Polovodičové substráty tvoria štrukturálny a tepelný základ takmer všetkých polovodičových zariadení. Z mechanického hľadiska slúžia ako fyzická platforma podporujúca mikro- a nanoštruktúry; dôležitejšie je, že poskytujú súvislú šablónu kryštálovej mriežky, ktorá určuje orientáciu kryštálu a štruktúrnu integritu následne uložených vrstiev.

V závislosti od požiadaviek aplikácie môžu byť substrátové materiály monokryštalické, polykryštalické alebo dokonca amorfné; avšak vysokovýkonné elektronické zariadenia sa takmer výlučne spoliehajú na vysoko čisté monokryštálové ingoty, aby sa minimalizovali hranice zŕn a defekty, ktoré bránia mobilite nosiča.

1.1 Hlavné typy substrátov a ich materiálové vlastnosti

Výber veľkorozmerných substrátov priamo ovplyvňuje výkon zariadenia, výťažnosť výroby a štruktúru nákladov. Priemysel primárne používa tri hlavné typy substrátov:

• Silikónové substráty: Monokryštálový kremík (Si) pestovaný metódami Czochralski (CZ) alebo Float Zone (FZ) zostáva dodnes absolútnym mainstreamom v globálnom polovodičovom priemysle. Jeho výhody spočívajú vo výnimočnej nákladovej efektívnosti, vysokej mechanickej pevnosti a škálovateľnosti až do 300 mm (12 palcov). Je široko používaný v spotrebiteľských procesoroch, pamäťových zariadeniach a štandardných solárnych článkoch.
• Širokopásmové substráty (karbid kremíka a zafír): Keď požiadavky na napájanie a frekvenciu prekročia fyzikálne limity kremíka, nevyhnutnou voľbou sa stávajú materiály so širokým pásmovým odstupom.
• Karbid kremíka (SiC): Vďaka vynikajúcej tepelnej vodivosti (približne 3,7 až 4,9 W/cm·K[1]) a vysokej prieraznej sile elektrického poľa je ideálnou voľbou pre meniče elektrických vozidiel (EV) a vysokonapäťové rozvodné siete.
• zafír (Al₂O₃): S vynikajúcou optickou transparentnosťou a dielektrickými izolačnými vlastnosťami je široko používaný v modrých/ultrafialových LED diódach a špecializovaných RF SOI aplikáciách.
• Kremenný substrát: Vďaka svojej extrémne vysokej chemickej inertnosti, extrémne nízkemu koeficientu tepelnej rozťažnosti a vysokej optickej čistote sa používa predovšetkým v špičkových optických komponentoch, polotovaroch masiek a špecializovaných senzorových zariadeniach.

1.2 Dve základné funkcie substrátov: podpora a rozptyl tepla

Počas skutočnej prevádzky zariadenia vykonávajú hromadné substráty dve nenahraditeľné kľúčové funkcie:

Mechanická podpora: Poskytuje štrukturálnu tuhosť počas náročných tepelných cyklov, vysokovákuových chemických procesov, manipulácie s plátkami a koncového balenia, čím účinne zabraňuje deformácii a zlomeniu plátku.

Vedenie tepla (odvádzanie tepla): Moderné čipy generujú masívne lokalizované tepelné toky; objemové kremíkové substráty pôsobia ako priame chladiče, odvádzajúce teplo smerom von, aby sa zabránilo prehriatiu spojovacej oblasti a tepelnému úniku.

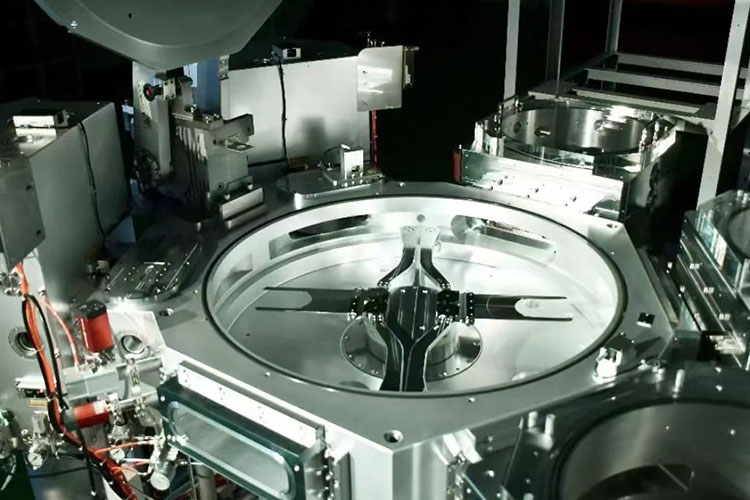

II. Čo je to polovodičový epitaxný rast? (Aktívna vrstva riadená výkonom)

[Hlavný záver tejto časti]: Epitaxná vrstva je „dušou výkonu čipu“. CVD/MOCVD zvládajú rozsiahlu priemyselnú výrobu, zatiaľ čo MBE (Molecular Beam Epitaxy) umožňuje ultrastrmé rozhrania s presnosťou na atómovej úrovni. Bez epitaxnej technológie by ultra nízky odpor 5G milimetrových vĺn radaru a vysokonapäťových MOSFETov nebol možný.

Hoci substrát poskytuje stabilný základ, vo veľkom pestované monokryštály nevyhnutne obsahujú mikrodefekty, prírodné nečistoty a pevné elektrické charakteristiky. Na výrobu ultra-vysokorýchlostných a vysoko účinných zariadení výrobcovia prijali epitaxiu - kontrolované ukladanie ultračistých tenkých kryštálových vrstiev na cieľový substrát.

Počas epitaxiálneho procesu sa atómy z pary alebo molekulárnych lúčov ukladajú na zahriaty povrch substrátu a sú dokonale zarovnané so spodnou kryštálovou mriežkou. Výsledný epitaxný plátok vykazuje extrémne vysokú kryštálovú čistotu s hustotou defektov o niekoľko rádov nižšou ako hustota sypkého substrátu.

2.1 Hlavné technológie a vybavenie epitaxnej depozície

Moderný epitaxný rast sa primárne dosahuje pomocou nasledujúcich pokročilých metód:

• Chemická depozícia z pár (CVD / MOCVD): Plynné prekurzory sa rozkladajú na povrchu zahriateho plátku a vytvárajú jednotnú vrstvu monokryštálov. Spomedzi nich je priemyselným štandardom pre epitaxný rast zlúčenín III-V a polovodičov so širokým pásmovým rozdielom kovovo-organické chemické vylučovanie z plynnej fázy (MOCVD).

• Epitaxia molekulárneho lúča (MBE): Tento proces prebieha v prostredí ultravysokého vákua (UHV) a dosahuje presnosť jednoatómovej vrstvy nasmerovaním presného tepelného lúča na substrát, čo vedie k extrémne strmým gradientom rozhrania. Je vhodný pre ultrajemné štruktúry, ako sú kvantové vrty.

Vysokokvalitná epitaxná depozícia sa spolieha nielen na presné riadenie procesu, ale aj na riadenie životnosti kľúčových komponentov vo vnútri reakčnej komory (ako sú grafitové substráty potiahnuté SiC), čo priamo ovplyvňuje stabilitu a výťažok procesu.

2.2 Pokročilé aplikácie podporované epitaxnou technológiou

Epitaxia umožňuje architektúry zariadení, ktoré sa nedajú dosiahnuť len s hromadnými materiálmi:

• Silikón-germánium heterojunkčný bipolárny tranzistor (SiGe HBT): Rast ultratenkej SiGe epitaxnej vrstvy na základnej oblasti vytvára posun bandgap, čím sa výrazne zvyšuje rýchlosť vysokofrekvenčnej odozvy.
• Technológia napnutého kremíka: Uloženie tenkej kremíkovej vrstvy na SiGe mriežku indukuje ťahové alebo tlakové napätie, čím sa zvyšuje mobilita nosiča (mobilita elektrónov v n-FET aj pohyblivosť dier v p-FET je zvýšená).
• Selektívny epitaxný rast (SEG): V moderných architektúrach FinFET a Gate-All-Around (GAA) selektívny epitaxný rast Si/SiGe v oblastiach zdroja/odvodu znižuje kontaktný odpor a zvyšuje saturačný prúd.

Definíciu procesu epitaxie polovodičov nájdete v časti:Čo je proces epitaxie polovodičov?

III. Substrát vs. epitaxná doska: Prehľad kľúčových rozdielov

[Kľúčový záver tejto časti]: Najpriamejším spôsobom, ako medzi nimi rozlíšiť, je preskúmať ich „funkčné úlohy“ – substrát je zodpovedný za odolávanie fyzickým a tepelným šokom, zatiaľ čo epitaxná vrstva je zodpovedná za odolávanie prúdovým a elektrickým poliam. Odpojením aktívnej oblasti od oblasti náchylnej na defekty dosahujú epitaxné doštičky úrovne zvodového prúdu o viac ako jeden rád nižšie ako zariadenia vyrobené priamo na substráte.

Pre vizuálne porovnanie sú v tabuľke nižšie zhrnuté základné rozdiely medzi objemovými substrátmi a epitaxnými plátkami z hľadiska kľúčových výrobných parametrov:

IV. Technický pokrok: Ako epitaxia zásadne zvyšuje výkon zariadenia?

[Hlavný záver tejto časti]: Prirodzené mikrodefekty a body tepelného napätia v objemových substrátoch sú „skrytými zabijakmi“, ktoré spôsobujú vysoký zvodový prúd a nízke prierazné napätie v zariadeniach. Podstata epitaxnej technológie spočíva v oddelení „defektného mechanického substrátu“ od „bezdefektnej aktívnej funkčnej vrstvy“, čím sa izoluje transport nosiča v rámci čistej epitaxnej vrstvy. Tento dizajn oddelenia priamo vedie k vyšším prevádzkovým frekvenciám, nižšej spotrebe energie a dlhšej životnosti zariadenia – kvalitatívny skok, ktorý sa nikdy nedá dosiahnuť použitím samotných hromadných substrátov.

Zavedenie epitaxnej technológie nie je len „pridaním vrstvy filmu“, ale skôr kvalitatívnym skokom v spoľahlivosti zariadenia a elektrickom výkone.

Aj pri najvyššej chemickej čistote štandardné sypké substráty nevyhnutne obsahujú mikropórovitosť, kyslíkové zrazeniny a body tepelného napätia, ktoré zostali po procese ťahania kryštálov. Výroba zariadení priamo na hromadných substrátoch často vedie k vysokému zvodovému prúdu a nízkej tolerancii prierazného napätia.

Na rozdiel od toho epitaxné doštičky izolujú transport nosiča v čistej epitaxnej vrstve bez defektov. Odpojením aktívnej funkčnej oblasti od mechanického substrátu náchylného na defekty sú výrobcovia schopní dosiahnuť:

• Vyššie pracovné frekvencie (znížená parazitná kapacita);
• Nižšia spotreba energie (znížený únik);
• Dlhšia životnosť zariadenia a výnimočná stabilita pri extrémnom elektrotermickom namáhaní.

Napríklad v oblasti výkonových polovodičov kvalita homogénnej epitaxnej vrstvy SiC priamo určuje prierazné napätie a odolnosť zariadení MOSFET - niečo, čo objemové substráty SiC nemôžu dosiahnuť samy o sebe.

V. Technické problémy, o ktoré majú inžinieri najväčší záujem (FAQ)

(Nasledujúce otázky sú odvodené od bežných technických problémov, s ktorými sa stretávajú procesní inžinieri polovodičových výrobných liniek počas skutočných procesov epitaxného rastu)

Otázka 1: Ak sa počas epitaxného rastu náhle zvýši množstvo pevných častíc, okrem netesností z komôr, aké ďalšie ľahko prehliadnuteľné oblasti by sa mali preskúmať?

Odpoveď: Toto je jedna z najnáročnejších neočakávaných situácií, ktorým technici čelia počas rutinných chodov plátkov. Po potvrdení, že komora je vzduchotesná, odporúčame uprednostniť vyšetrenie troch „skrytých rohov“:

1. Stav povrchu grafitového susceptora: Mikrotrhlinky alebo odlupujúce sa oblasti v povlaku SiC môžu uvoľňovať častice pri vysokých teplotách. Ak bol susceptor použitý na viac ako 1 000 cyklov, odporúčame ho okamžite vymeniť na testovanie – veľa problémov s časticami zmizne po výmene susceptora za taký, ktorý má neporušený povlak.

2. Prechody tlaku počas prepínania plynovodov: V systémoch MOCVD môžu kolísanie tlaku v momente prepínania zdroja plynu spôsobiť uvoľnenie vedľajších produktov z vnútorných stien potrubia. Odporúčame skontrolovať krivku odozvy automatického regulátora tlaku (APC), aby ste potvrdili, či nedochádza k prekročeniu tlaku.

3. Kontaminanty na zadnej strane substrátu: Ak sa na zadnej strane substrátu nachádza jemný prach alebo organické zvyšky predtým, ako vstúpi do komory, môže pri vysokých teplotách „migrovať“ do prednej epitaxiálnej vrstvy – toto je najčastejšie prehliadaný problém.

Riešenie problémov s časticami je v podstate proces „eliminácie“: Začnite s najčastejšie vymieňaným spotrebným materiálom a sledujte problém krok za krokom smerom k hlbším častiam komory.

Otázka 2: Aké úzke je procesné okno v prípade epitaxie SiC pre rast po krokoch? Aké sú tolerancie pre odchýlky teploty a tlaku?

Odpoveď: Táto otázka sa dotýka jadra procesu epitaxie SiC - rast krokového toku vyžaduje, aby boli súčasne splnené tri podmienky v rámci extrémne úzkeho okna: dostatočná povrchová mobilita, vhodná nukleačná bariéra na okraji kroku a potlačenie trojrozmerného rastu ostrovov.

Na základe praktických údajov z liniek hromadnej výroby:

• Teplotné okno: Typicky medzi 1550 °C a 1650 °C, s efektívnym oknom približne ±15 °C. Ak je teplota príliš nízka, drsnosť povrchu (RMS) sa prudko zhorší; ak je teplota príliš vysoká, objavia sa polymorfné inklúzie 3C-SiC.
• Tlakové okno: Typicky sa reguluje medzi 50 a 200 mbar, s efektívnym oknom približne ±20 mbar. Nadmerný tlak → znížená dĺžka povrchovej migrácie a stupňovitá koalescencia; nedostatočný tlak → znížené presýtenie parou a výrazný pokles rýchlosti rastu.

V praktických inžinierskych aplikáciách väčšina procesných inžinierov uprednostňuje najprv fixáciu teploty a potom jemné doladenie tlaku, aby našli okno – pretože komora rýchlejšie reaguje na zmeny tlaku, vďaka čomu je vhodná na rýchle skenovanie DOE (Design of Experiments).

Otázka 3: Ako sa určuje cyklus výmeny grafitového susceptora v zariadení MOCVD? Je to na základe počtu jázd alebo vizuálnej kontroly?

Odpoveď: Táto otázka priamo súvisí s rovnováhou medzi výnosom procesu a výrobnými nákladmi a je kľúčovým zameraním tak inžinierov výrobných liniek, ako aj tých, ktorí rozhodujú o obstarávaní.

Odvetvovou štandardnou praxou je dvojúrovňový prístup, ktorý kombinuje „životnosť šarže“ a „vizuálnu kontrolu“:

• Životnosť šarže: Dodávatelia poskytujú odporúčanú životnosť (napr. susceptory s povlakom SiC od VETEK sa odporúčajú pre šarže Aixtron), odvodenú z testov zrýchleného starnutia na základe tepelnej cyklickej únavy povlaku. Aj keď je vzhľad normálny, odporúča sa vymeniť susceptor podľa plánu pred dosiahnutím tohto počtu šarží, aby sa znížilo riziko náhleho zlyhania.

• Vizuálna kontrola: Po každej dávke spracovania vizuálne skontrolujte povrch povlaku SiC alebo ho preskúmajte pod mikroskopom. Ak sa objaví ktorýkoľvek z nasledujúcich „červených indikátorov“, je potrebné okamžite vykonať výmenu – nečakajte na koniec odporúčanej životnosti:

①Viditeľné odlupovanie alebo praskanie povlaku;

② Odfarbené škvrny s priemerom >1 mm na povrchu (indikujúce poškodenie povlaku a oxidáciu grafitového substrátu);

③ Opakujúce sa lokalizované variácie hrúbky v epitaxiálnej vrstve za predpokladu, že faktory distribúcie prúdenia vzduchu boli vylúčené.

Široko overenou inžinierskou praxou je nastaviť cyklus výmeny na 80 % odporúčanej životnosti dodávateľa a súčasne vytvoriť databázu životnosti substrátu fotografovaním a archivovaním vzhľadu každej šarže – tento prístup zabraňuje predčasnému zošrotovaniu (ktoré spôsobuje plytvanie) a hazardu až do poslednej pece, čo by mohlo viesť k šrotu celej šarže.

Otázka 4: Keď epitaxný oblúk alebo osnova plátku presahuje špecifikácie, je to primárne spôsobené substrátom alebo epitaxným procesom?

Odpoveď: Toto je najviac diskutovaná otázka „pripisovania zodpovednosti“ medzi inžiniermi počas stretnutí analýzy výnosov. Odpoveď znie – obe prispievajú, ale relatívna váha sa líši v závislosti od materiálového systému:

Pragmatická postupnosť riešenia problémov s deformáciou: Najprv overte prichádzajúce údaje o deformácii substrátu (správa Cpk od dodávateľa) → Potom skontrolujte rovnomernosť teploty epitaxnej pece (kalibrácia termočlánku) → Nakoniec upravte receptúru procesu.

VI. Súhrnné a výberové odporúčania

Stručne povedané, substrát slúži ako „kostra a chladič“, zatiaľ čo epitaxná vrstva pôsobí ako „mozog a svaly“. Obidve sú nevyhnutné:

Ak sa zameriavate na nákladovo citlivé štandardné logické čipy alebo jednoduché diskrétne zariadenia, na splnenie vašich potrieb postačia vysokokvalitné, veľké kremíkové substráty.

Ak vaša aplikácia zahŕňa vysokofrekvenčnú komunikáciu, vysokonapäťovú konverziu energie alebo fotodetekciu s vysokou citlivosťou, potom sú doštičky vyrobené pomocou presných epitaxných procesov vašou najlepšou voľbou.

V dnešnom priemysle výroby polovodičov, ktorý neustále presadzuje „rýchlejšie, menšie a efektívnejšie“ riešenia, sa epitaxná technológia stala základným nástrojom na prelomenie fyzických limitov Moorovho zákona.
