Čo robí grafitový susceptor potiahnutý SiC pre ASM nevyhnutným pre stabilné výsledky epitaxie?

Prečo na tomto komponente záleží v ASM epitaxnom zariadení?

V procese epitaxie susceptor robí viac, než len drží plátok na mieste. Funguje ako fyzické rozhranie medzi plátkom, tepelným poľom, prostredím reaktívneho plynu a platformou zariadenia. Keď aGrafitový susceptor potiahnutý SiC pre ASMfunguje dobre, plátok dostáva stabilnejší prenos tepla, prostredie komory zostáva čistejšie a proces môže prebiehať s menším počtom prerušení.

Na mnohých výrobných linkách si inžinieri začnú nepriamo všímať problémy s susceptormi. Prvým znakom nemusí byť viditeľne poškodená časť. Môže sa prejaviť ako nekonzistentnosť medzi plátkami, nezvyčajné častice, unášaná hrúbka filmu, zmena odporu alebo kratší cyklus údržby, než sa očakávalo. V čase, keď súčiastka vykazuje zjavné praskanie, odlupovanie alebo povrchovú eróziu, proces už môže utrpieť opakovanú nestabilitu.

To je dôvod, prečo by sa rozhodnutie o kúpe nemalo zameriavať len na cenu alebo vizuálnu podobnosť. KvalifikovanýGrafitový susceptor potiahnutý SiC pre ASMmusí zodpovedať štruktúre zariadenia ASM, prežiť opakované tepelné cykly, odolávať procesným plynom a udržiavať čistý stav povrchu v náročných epitaxných podmienkach. Pri výrobe polovodičov je lacný komponent, ktorý spôsobuje prestoje, v konečnom dôsledku len zriedka lacný.

S akými problémami sa kupujúci zvyčajne stretávajú s bežnými susceptormi?

Mnoho kupujúcich kontaktuje dodávateľov až potom, čo už zažili výrobné problémy. Ich predchádzajúci susceptor mohol na začiatku vyzerať prijateľne, ale po niekoľkých cykloch zahrievania a chladenia zlyhal. Najčastejšie problémy často súvisia s kvalitou povlaku, čistotou grafitu, presnosťou obrábania alebo nedostatočným pochopením procesného prostredia zákazníka.

Nekvalitný susceptor môže spôsobiť reťazovú reakciu. Ak povlak nie je dostatočne hustý, korozívne plyny môžu napadnúť grafitový základ. Ak je priľnavosť povlaku slabá, tepelné cykly môžu spôsobiť mikrotrhlinky alebo odlupovanie. Ak rozmery nie sú správne kontrolované, dielec nemusí správne sedieť v nástroji. Ak je povrchová úprava príliš hrubá alebo nerovnomerná, počas prevádzky sa môže zvýšiť riziko vzniku častíc.

• Kontaminácia časticami:Uvoľnený povlak, povrchové chyby alebo odkrytý grafit môžu do komory vniesť nežiaduce častice.
• Krátka životnosť:Slabá priľnavosť náteru môže viesť k predčasnému praskaniu, odlupovaniu alebo korózii.
• Tepelná nerovnomernosť:Zlá konzistencia materiálu alebo nepresná geometria môžu narušiť distribúciu tepla cez plátok.
• Nesúlad vybavenia:Malé rozmerové chyby môžu spôsobiť ťažkosti pri inštalácii alebo nestabilnú podporu plátku.
• Neočakávaný výpadok:Častá výmena zvyšuje tlak na údržbu a znižuje dostupnosť zariadenia.
• Nejasná komunikácia s dodávateľom:Niektorí dodávatelia predávajú všeobecný produkt bez toho, aby sa dostatočne pýtali na podmienky procesu, veľkosť plátku, model zariadenia alebo požiadavky na povrchovú úpravu.

Pri výbere aGrafitový susceptor potiahnutý SiC pre ASM, tieto bolestivé body by sa mali prediskutovať pred zadaním objednávky. Seriózny dodávateľ by mal byť schopný hovoriť o výbere materiálu, procese povrchovej úpravy, kontrolných metódach a možnostiach prispôsobenia spôsobom, ktorý zodpovedá skutočnému výrobnému prostrediu zákazníka.

Z čoho by mal byť vyrobený spoľahlivý grafitový susceptor potiahnutý SiC?

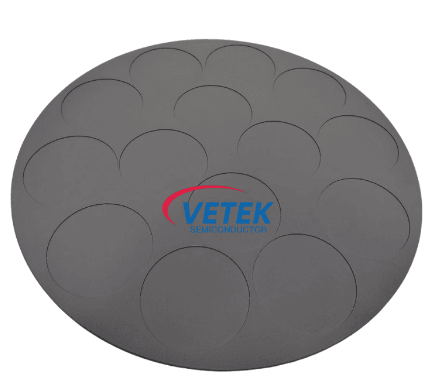

SpoľahlivýGrafitový susceptor potiahnutý SiC pre ASMzvyčajne kombinuje vysoko čistý grafitový substrát s hustým povlakom karbidu kremíka. Grafitová základňa poskytuje opracovateľnosť, tepelný výkon a štrukturálnu podporu. Povlak z karbidu kremíka chráni grafitový povrch pred priamym vystavením vysokoteplotnému chemickému prostrediu.

Dôležitý je základný materiál, pretože grafit nie je rovnaký. Susceptor polovodičovej kvality vyžaduje vysokú čistotu, stabilnú hustotu, jemnú štruktúru a konzistentné správanie pri obrábaní. Ak grafit obsahuje nadmerné nečistoty alebo má nerovnomernú vnútornú štruktúru, môže to ovplyvniť kvalitu náteru a dlhodobú stabilitu.

Povlak je rovnako dôležitý. Vysokokvalitný SiC povlak by mal byť hustý, súvislý, dobre priľnavý a vhodný na opakované tepelné cykly. Pri praktickom použití musí povlak odolávať erózii agresívnych procesných plynov a znižovať možnosť vniknutia častíc do prostredia plátku. Povrch náteru je tiež potrebné starostlivo kontrolovať, pretože drsnosť povrchu a lokálne defekty môžu ovplyvniť čistotu a opakovateľnosť.

WuYi TianYao Advanced Material Tech.Co., Ltd.chápe, že zákazníci z oblasti polovodičov si nekupujú len tvarovanú grafitovú súčiastku. Hľadajú kontrolované materiálové riešenie, ktoré môže podporiť čistejší epitaxný rast, predvídateľnejšie výsledky procesu a dlhšie intervaly údržby.

Aké technické faktory je potrebné porovnať pred objednaním?

Pred zakúpením aGrafitový susceptor potiahnutý SiC pre ASM, kupujúci by mali porovnávať viac ako len názov produktu a cenu. Nasledujúca tabuľka poskytuje praktický pohľad na body, ktoré sú zvyčajne najdôležitejšie pri hodnotení dodávateľov.

Profesionálne hodnotenie by malo spojiť tieto faktory so skutočnými procesnými cieľmi. Napríklad zákazník, ktorý používa homoepitaxiu SiC, môže klásť väčší dôraz na odolnosť proti vysokoteplotnej korózii a dlhú životnosť. Zákazníkovi, ktorý sa zameriava na GaN-on-Si, môže veľmi záležať na tepelnej konzistencii a kontrole častíc. PravýGrafitový susceptor potiahnutý SiC pre ASMtreba vyberať podľa procesnej reality, nielen katalógového znenia.

Ako to zlepšuje stabilitu procesu a kvalitu plátkov?

Epitaxia je citlivá na malé zmeny. Rozloženie teploty, prietok plynu, stav povrchu, uloženie plátku a čistota komory môžu ovplyvniť kvalitu finálnej vrstvy. StajňaGrafitový susceptor potiahnutý SiC pre ASMpomáha znižovať premenné, s ktorými inžinieri nechcú bojovať každý deň.

Po prvé, tepelná rovnomernosť je hlavným problémom. Ak má susceptor nekonzistentnú štruktúru, nízku presnosť obrábania alebo nerovnomerný povlak, prenos tepla sa môže stať nestabilným. Táto nestabilita sa môže prejaviť ako variácia na plátku alebo od šarže k šarži. Starostlivo vyrobený susceptor podporuje predvídateľnejšie tepelné pole, čo pomáha inžinierom udržiavať procesné okná istejšie.

Po druhé, integrita povlaku priamo ovplyvňuje čistotu. Vo vysokoteplotnom prostredí môže vystavený grafit, mikrotrhlinky, odlupujúce sa oblasti alebo slabé náterové zóny zvýšiť riziko kontaminácie. Hustý a dobre priľnavý povlak SiC pomáha chrániť grafitový základ a zároveň znižuje tvorbu častíc spôsobenú degradáciou povrchu.

Po tretie, rozmerová presnosť podporuje opakovateľné umiestňovanie plátkov. Ak plátok nesedí správne alebo ak sa susceptor nezhoduje s rozhraním zariadenia, proces sa môže stať nestabilným, aj keď je samotný materiál prijateľný. Preto je pre aplikácie súvisiace s ASM dôležité presné obrábanie a štrukturálna replikácia.

Napokon, trvanlivosť pomáha znižovať skryté náklady. Časť, ktorá vydrží dlhšie, môže znížiť frekvenciu výmeny, tlak pri plánovaní údržby, prestoje komory a núdzový nákup. Pre mnohé továrne nie je najdrahší susceptor ten s najvyššou cenou. Je to ten, ktorý zlyhá počas výroby a vynúti nástroj offline.

Čo by mali nákupné tímy potvrdiť u dodávateľov?

Tímy obstarávania často dostávajú podobné ponuky od rôznych dodávateľov, ale skutočná hodnota každej ponuky môže byť veľmi odlišná. Seriózny dodávateľ by mal kupujúcemu pomôcť objasniť podmienky aplikácie, nie ho ponáhľať do štandardnej časti bez technickej diskusie.

Pred potvrdením objednávky na aGrafitový susceptor potiahnutý SiC pre ASM, kupujúci by si mali pripraviť základné informácie nižšie:

• Informácie o modeli zariadenia ASM alebo kompatibilnej platforme
• Veľkosť plátku a požiadavky na podporu plátku
• Originálny výkres dielu, vzorka alebo kľúčové rozmery, ak sú k dispozícii
• Rozsah prevádzkových teplôt a prostredie procesného plynu
• Očakávaná hrúbka náteru alebo požiadavky na povrchovú úpravu
• Aktuálne bolestivé body, ako je odlupovanie, častice, korózia alebo krátka životnosť
• Požadované kontrolné dokumenty, očakávania týkajúce sa balenia a harmonogram dodávok

Tieto podrobnosti pomáhajú dodávateľovi pochopiť, či kupujúci potrebuje štandardnú výmenu, prispôsobenú geometriu, špecifickú hrúbku povlaku alebo riešenie viac orientované na proces. V prípade vysokohodnotných epitaxných systémov môže táto včasná komunikácia zabrániť drahým chybám.

Spoľahlivý dodávateľ by mal byť tiež schopný vysvetliť, ako kontroluje presnosť obrábania, kvalitu povlaku, stav povrchu, ochranu balenia a výstupnú kontrolu. Keď kupujúci nemôže okamžite navštíviť továreň, jasná technická komunikácia sa stáva ešte dôležitejšou.

Kde sa tento susceptor bežne používa?

A Grafitový susceptor potiahnutý SiC pre ASMsa používa hlavne v epitaxných procesoch, kde plátky vyžadujú stabilnú podporu pri vysokej teplote a kontrolovaných podmienkach plynu. Je to obzvlášť dôležité pre pokročilé polovodičové materiály a zariadenia, ktoré vyžadujú čisté, opakovateľné rastové prostredia.

Rovnaký názov dielu sa môže objaviť v rôznych aplikačných scenároch, ale presné požiadavky nemusia byť totožné. Továreň pracujúca na veľkoobjemovej výrobe sa môže najviac starať o životnosť a konzistenciu. Výskumný tím môže potrebovať flexibilné prispôsobenie. Tím údržby môže uprednostniť rýchlu výmenu a presné nasadenie. To je dôvod, prečo by komunikácia s dodávateľom mala vždy začínať v prostredí skutočného procesu.

Ako môžu používatelia predĺžiť životnosť pri každodennej prevádzke?

Dokonca aj dobre vyrobenýGrafitový susceptor potiahnutý SiC pre ASMpotrebuje správne zaobchádzanie. Polovodičové súčiastky sú citlivé na kontamináciu, náraz, náhle zmeny teploty a nesprávne metódy čistenia. Dobré prevádzkové návyky môžu predĺžiť životnosť a chrániť stabilitu procesu.

• Manipulujte s čistými rukavicami:Vyhnite sa priamemu kontaktu rúk, ktorý môže preniesť olej, prach alebo iné nečistoty.
• Vyhnite sa mechanickému nárazu:Povlak je tvrdý, ale prudká kolízia alebo nesprávne stohovanie môže stále spôsobiť lokálne poškodenie.
• Pred inštaláciou skontrolujte:Skontrolujte, či na povrchu nie sú viditeľné praskliny, odlupovanie, odlupovanie alebo neobvyklé povrchové stopy.
• Dodržujte schválené metódy čistenia:Nepoužívajte agresívne čistiace kroky, ktoré nie sú vhodné pre náter alebo procesnú požiadavku.
• Kontrola tepelného šoku:Náhle zmeny teploty môžu zvýšiť napätie na rozhraní povlaku a substrátu.
• Zaznamenajte servisné cykly:Sledovanie histórie používania pomáha predpovedať načasovanie výmeny a predchádzať núdzovým prestojom.
• Starostlivo skladujte:Pred inštaláciou používajte ochranný obal a čisté skladovacie podmienky, aby ste zabránili poškodeniu povrchu.

Tímy údržby by mali tiež komunikovať s dodávateľom, keď sa objaví abnormálna porucha. Fotografie poškodených oblastí, podmienky procesu, história cyklu a metódy čistenia môžu pomôcť identifikovať, či problém súvisí s prevádzkou, výberom povlaku, stavom komory alebo dizajnom dielu.

FAQ

Čo by si mali kupujúci pamätať pred výberom dodávateľa?

Výber aGrafitový susceptor potiahnutý SiC pre ASMje technické rozhodnutie rovnako ako rozhodnutie o kúpe. Správna časť môže pomôcť stabilizovať proces, chrániť kvalitu plátku, znížiť prestoje a podporiť predvídateľnejšie plánovanie výroby. Nesprávna časť môže spôsobiť skryté straty, ktoré sú oveľa väčšie ako počiatočný cenový rozdiel.

Kupujúci by mali hľadať dodávateľa, ktorý rozumie požiadavkám na proces polovodičov, kladie praktické otázky, podporuje prispôsobenie, kontroluje kvalitu povlaku a poskytuje jasnú technickú komunikáciu. Pre tímy, ktoré čelia zlyhaniu povlaku, problémom s časticami, tepelnej nestabilite alebo častej výmene, sa lepšie skonštruovaný susceptor môže stať zmysluplným bodom zlepšenia v rámci pracovného postupu epitaxie.

WuYi TianYao Advanced Material Tech.Co., Ltd. poskytuje materiálovo orientovanú podporu pre zákazníkov, ktorí potrebujú spoľahlivé grafitové a náterové riešenia pre náročné polovodičové aplikácie. Ak hodnotíte aGrafitový susceptor potiahnutý SiC pre ASM, porovnávaní možností výmeny alebo pri pokuse o vyriešenie opakujúcich sa problémov procesu, kontaktujte nás ešte dnes, aby sme prediskutovali vaše požiadavky na vybavenie, výkresy, vzorky a výrobné ciele.
