Prečo CVD TaC poťahuje „vysokoteplotné pancierovanie“ v polovodičoch tretej generácie

Prostredie vo vnútri pece na rast kryštálov SiC patrí medzi najmenej zhovievavé pri výrobe polovodičov: teploty presahujú 2400 °C, koncentrácie vodíka a amoniaku sú vysoké a grafitové komponenty sú neustále vystavené riziku uvoľňovania častíc a uvoľňovania nečistôt. Procesní inžinieri už dlho hľadajú materiálové riešenie, ktoré dokáže súčasne odolávať extrémnemu teplu, agresívnej chémii a kontaminácii.

CVD povlak karbidu tantalu (TaC) sa ticho stal odpoveďou – s bodom topenia 3880 °C, rýchlosťou leptania iba 0,2 μm/h v NH3 a 0,1 μm/h v H2 a kritickými hladinami nečistôt meranými v ppb. Skutočne presvedčivé je však to, čo sa deje vo výrobe: hustota defektov mikropotrubia klesne o viac ako 90 %, celkový obsah kryštálových nečistôt klesne o viac ako 70 % a odpor sa zvýši o faktor 2 až 3.
Ako to teda presne dosiahne povlak TaC? Odkiaľ pochádzajú jeho výkonnostné výhody? V ktorých aplikáciách v reálnom svete prináša najväčšiu hodnotu? A akým smerom sa uberá trh? Tento článok systematicky skúma technické princípy, základné vlastnosti, kľúčové aplikačné scenáre a priemyselné trendy povlaku CVD TaC.

1. Čo je povlak CVD TaC?

CVD TaC povlak je v podstate ochranná vrstva karbidu tantalu (TaC) – keramickej zlúčeniny s výrazným zlatožltým vzhľadom – nanesená na vysoko čisté grafitové substráty pomocou chemického nanášania pár. Samotný materiál prináša kombináciu vlastností, ktoré je ťažké nájsť spolu: bod topenia 3880 °C, tvrdosť v rozmedzí 15–19 GPa, silnú chemickú inertnosť a odolnosť voči korózii, ktorá dobre obstojí v agresívnych procesných prostrediach.

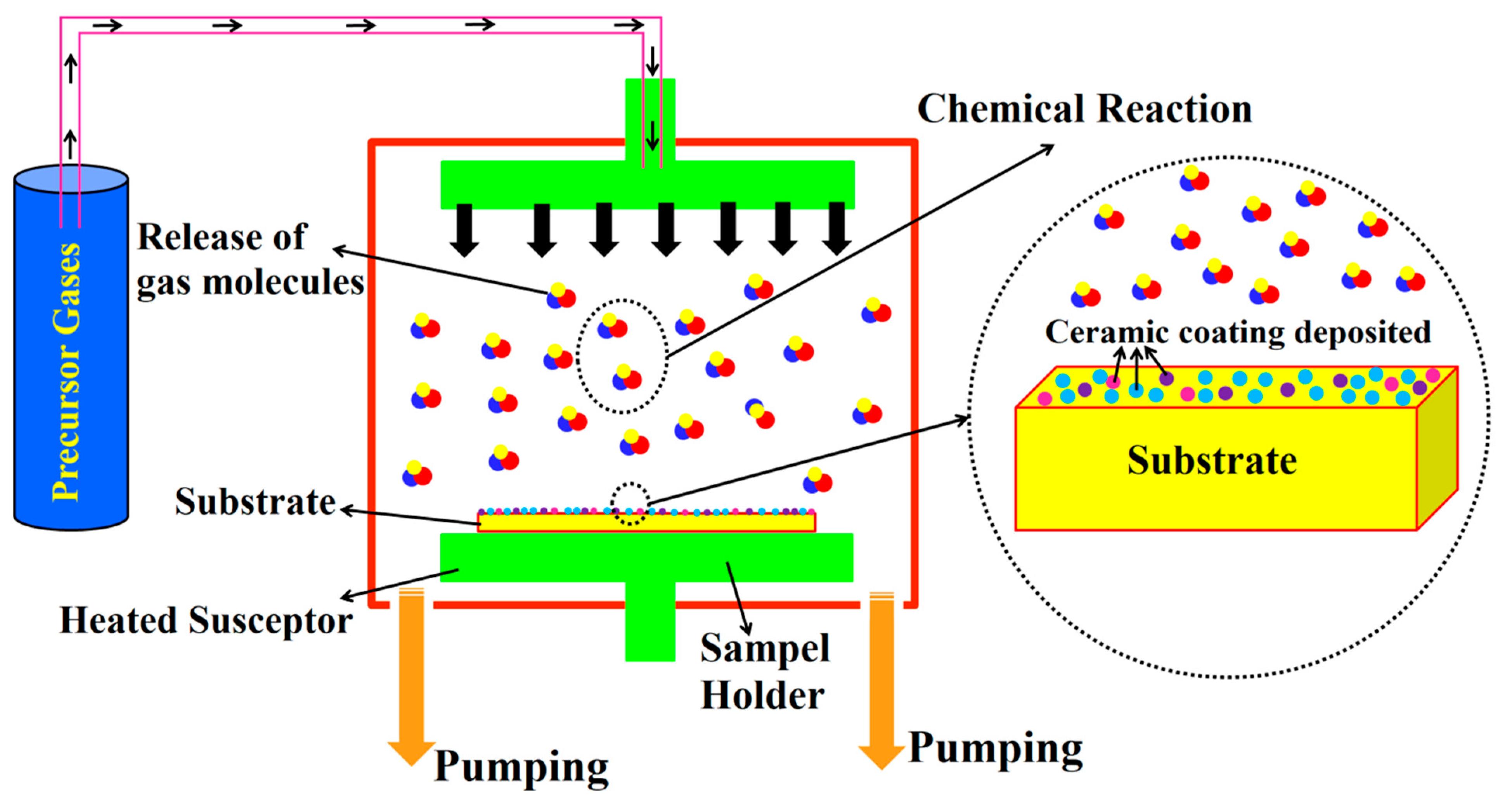

Spomedzi rôznych spôsobov výroby povlakov TaC zostáva CVD najvyspelejším spôsobom. Typický recept, ako je podrobne uvedené, začína chloridom tantaličným (TaCl5) a propylénom (C3H₆) ako prekurzormi tantalu a uhlíka, ktoré sú prenášané argónom a vodíkom do vyhrievanej komory. Akonáhle sa odparený TaCl5 dostane na povrch grafitu, adsorbuje sa a podlieha sekvencii rozkladných a rekombinačných reakcií. To, čo sa tvorí, nie je len povrchová vrstva, ale hustý, dobre priľnavý povlak, ktorý je výrazne rovnomernejší a kompozične kontrolovateľný, ako to, čo možno dosiahnuť alternatívnymi metódami, ako je spracovanie roztavenej soli alebo sol-gélu.

2. Výkon jadra Výhody CVD TaC povlaku

2.1 Extrémne vysoká tepelná stabilita
CVD TaC povlak sa topí pri 3 880 ° C, takže zostáva štruktúrne pevný aj pri teplotách nad 2 200 ° C. Vďaka tomu sa dobre hodí pre náročné polovodičové procesy, ako je rast kryštálov SiC a MOCVD – miesta, kde bežné povlaky SiC majú tendenciu degradovať, keď je príliš horúco.

2.2 Vynikajúca chemická odolnosť proti korózii
Tento povlak dobre odoláva korozívnym procesným plynom, ako je vodík, amoniak, chloridy a pary kremíka. V porovnaní s povlakmi SiC znižuje degradáciu grafitu a kontamináciu časticami vo vysokoteplotných polovodičových prostrediach. Výsledok? Lepšia stabilita procesu a vyšší výťažok plátkov.

2.3 Dobrá mechanická tvrdosť a odolnosť voči tepelným šokom
CVD TaC povlak je tvrdý a pevne sa viaže na grafitové substráty, takže sa pomaly opotrebováva a dobre zvláda tepelné šoky. Môže trvať opakované cykly rýchleho ohrevu a chladenia bez praskania alebo odlupovania. To znamená dlhšiu životnosť komponentov a rýchlejšie rýchlosti procesu.

2.4 Ultra vysoká čistota a potlačenie nečistôt
Povlak TaC má veľmi nízke hladiny nečistôt a pôsobí ako pevná difúzna bariéra – bráni kontaminantom migrovať z grafitového substrátu do rastového prostredia. To pomáha znižovať chyby kryštálov, chráni pred nečistotami a zlepšuje kvalitu aj odolnosť kryštálov SiC.

3. Typické aplikačné scenáre CVD TaC povlaku

3.1 Rast monokryštálov SiC (metóda PVT)
V procese rastu PVT monokryštálov SiC sa povlak TaC aplikuje na kľúčové grafitové komponenty, ako sú tégliky, vodiace krúžky a držiaky očkovacích kryštálov. Výskum Fan a kol. naznačuje, že povlak TaC poskytuje nielen fyzickú ochranu, ale aj vďaka svojim charakteristikám nízkej emisivity reguluje teplotný gradient na rozhraní rastu kryštálov, zlepšuje rovnomernosť radiálnej teploty, udržuje stechiometriu sublimácie SiC, potláča migráciu nečistôt a znižuje spotrebu energie. Výskum Meng a kol. v Journal of Crystal Growth ďalej potvrdzuje, že kryštálový ingot pestovaný pomocou štruktúry téglika s grafitovým reléovým krúžkom potiahnutým TaC a grafitovým papierom vykazuje vynikajúce charakteristiky v dokonalosti kryštálov a tvare rozhrania. Aktuálne merania ukazujú, že odchýlka priemeru kryštálových ingotov pestovaných v téglikoch potiahnutých TaC je ≤ 2 % a rovinnosť povrchu kryštálov (RMS) sa zlepšila o 40 %.

3.2 Epitaxný rast GaN/SiC

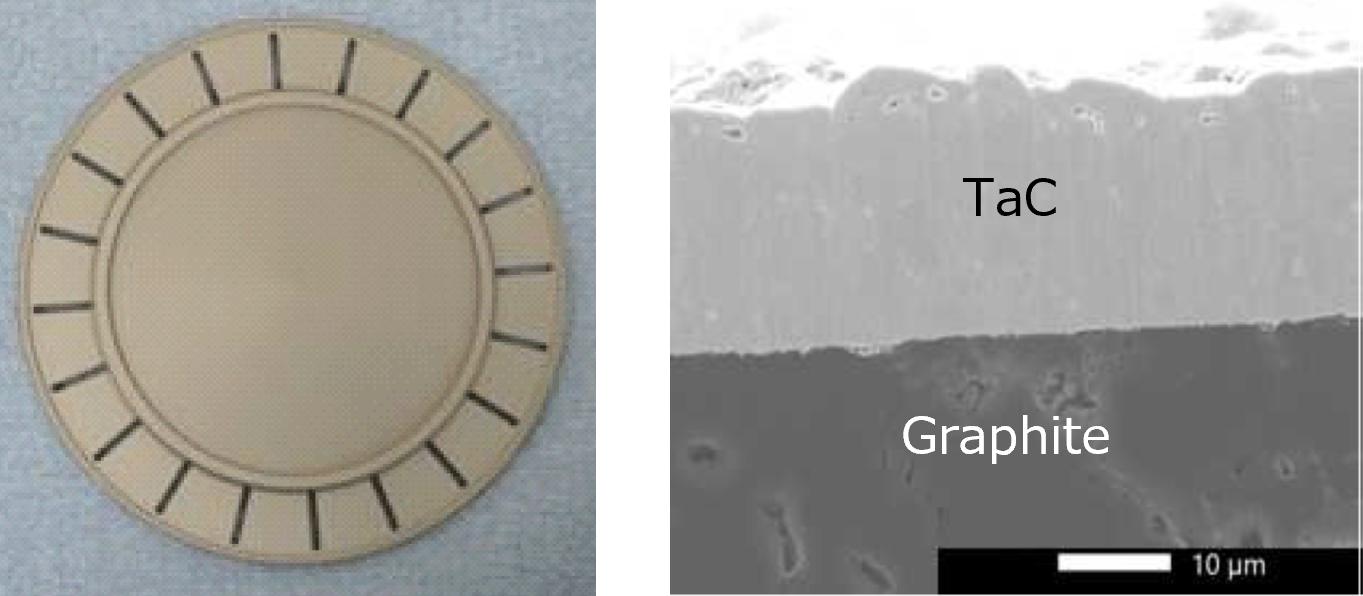

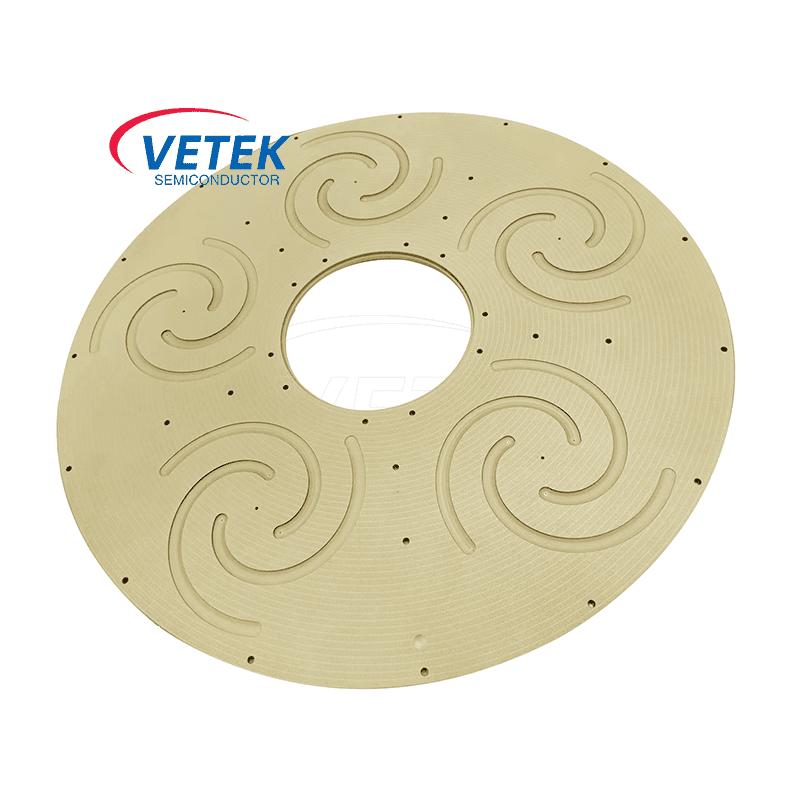

V CVD reakčných komorách pre epitaxiu GaN a SiC je povlak TaC široko aplikovaný na komponenty, ako sú nosiče plátkov, satelitné disky, dýzy a senzory. Tieto komponenty musia pracovať dlhú dobu vo vysokoteplotnom a korozívnom prostredí a povlak TaC môže výrazne predĺžiť ich životnosť a zlepšiť výťažnosť procesu. V zariadeniach MOCVD, ako je Aixtron G5, sa ukázalo, že povlak TaC je kľúčovým materiálom na zabezpečenie stability procesu.

3.3 Ohrievače systému MOCVD

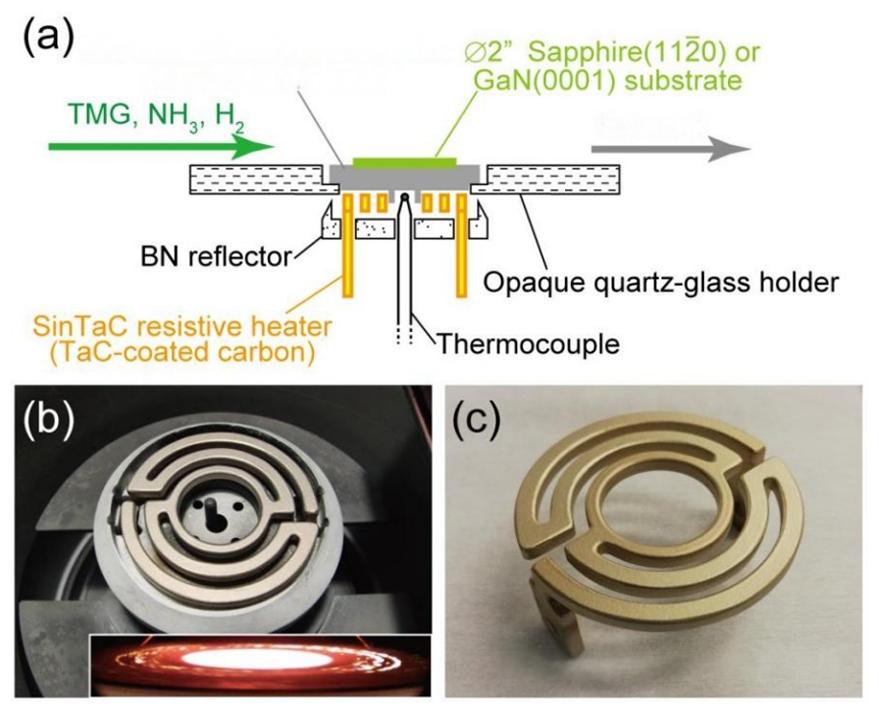

Grafitové ohrievače potiahnuté TaC boli úspešne použité v systémoch MOCVD. V porovnaní s tradičnými ohrievačmi s povlakom pBN poskytujú ohrievače TaC lepšiu účinnosť a rovnomernosť ohrevu, znižujú spotrebu energie a vďaka svojej nižšej povrchovej emisivite (0,3) pomáhajú zlepšiť integritu tepelného poľa. Podľa výskumu Fana a kol. nízka emisivita povlaku TaC nielen zlepšuje teplotnú jednotnosť pre rast kryštálov, ale tiež zvyšuje kvalitu epitaxnej depozície GaN.

3.4 Vysokoteplotné priemyselné aplikácie
Okrem oblasti polovodičov možno povlak TaC použiť aj pre vysokoteplotné priemyselné komponenty, ako sú odporové vykurovacie články, vstrekovacie dýzy, tieniace krúžky a spájkovacie prípravky, pričom sa plne využívajú jeho komplexné výhody v tepelnej odolnosti a odolnosti proti korózii.

4. CVD TaC vs. SiC povlak: Ako si vybrať?

V polovodičovom priemysle sú CVD SiC a CVD TaC dva najbežnejšie ochranné povlaky pre grafitové komponenty. Výber závisí od konkrétnych požiadaviek na teplotu procesu.

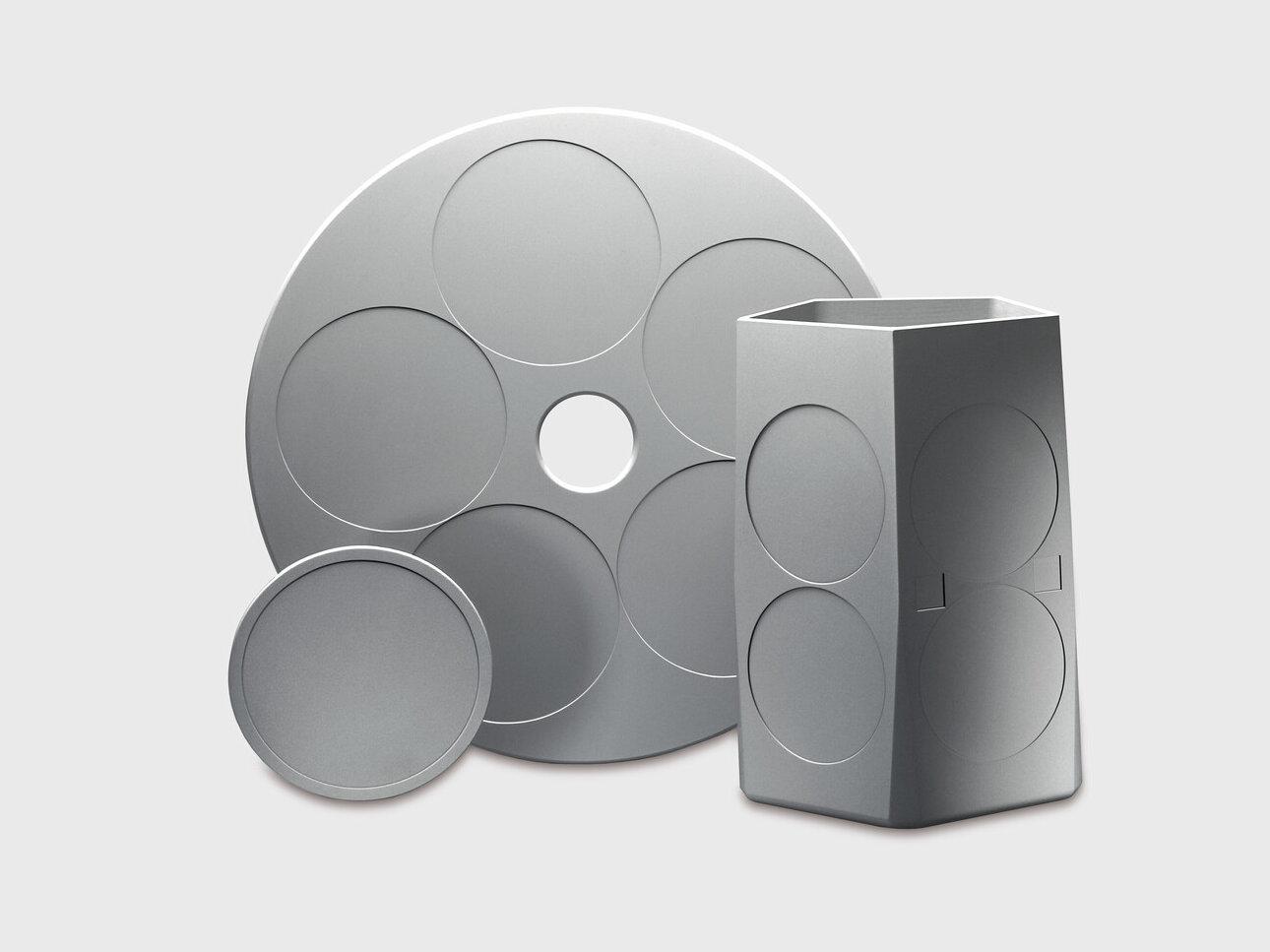

CVD SiC povlak:Nízky koeficient tepelnej rozťažnosti, dobrá štrukturálna stabilita a cenové výhody v prostrediach pod 1800 °C, široko používané v scenároch so strednou až vysokou teplotou, ako sú epitaxné podnosy LED a epitaxné podnosy z monokryštalického kremíka.

CVD TaC povlak:Vyššia tepelná stabilita (bod topenia 3880°C vs. ~2700°C pre SiC), silnejšia chemická inertnosť, zvlášť vhodná pre ultravysokoteplotné a vysokokorozívne prostredie nad 2000°C, ako je rast monokryštálov SiC a epitaxia GaN.

Jednoducho povedané:Keď procesné teploty prekročia 1800 °C, najmä ak sú zahrnuté korozívne plyny, ako je vodík a amoniak, povlak TaC je najlepšou voľbou.

5. Trhové vyhliadky a trendy v odvetví

Rýchla expanzia rastu monokryštálov SiC a epitaxie ťahá dopyt po povlakoch TaC prudko nahor. Dve nedávne štúdie trhu poukazujú na trh na pokraji výrazného zväčšenia. QYResearch vo svojom Globálnom výhľade trhu s povlakmi TaC, hĺbkovej analýze a prognóze do roku 2031 stanovuje globálny trh s povlakmi z karbidu tantalu v roku 2024 na približne 45 miliónov USD a predpokladá, že do roku 2031 dosiahne 142 miliónov USD, čo predstavuje zložené ročné tempo rastu 17,9 %. Čísla Global Info Research sa pohybujú v rovnakom rozsahu, pričom trh v roku 2024 odhadujú na približne 47 miliónov USD a predpovedajú nárast na 143 miliónov USD do roku 2031, čo predstavuje CAGR 17,5 %. Konzistencia medzi týmito prognózami dáva istotu, že povlak TaC vstupuje do fázy trvalého rastu.

Pokiaľ ide o to, kto zásobuje tento trh, zostáva pomerne koncentrovaný na vrchole. Momentive Technologies, Tokai Carbon a Toyo Tanso spolu tvoria približne 76 % celosvetových príjmov [10]. Z geografického hľadiska vedie Severná Amerika s približne 45 % trhu, zatiaľ čo Ázia a Tichomorie je tesne pozadu s približne 41 %. Táto regionálna rovnováha sa však začína meniť. Čínski výrobcovia veľa investujú, aby zaplnili medzeru, a VeTek Semiconductor je toho príkladom: schopnosť povlakovania CVD TaC spoločnosti sa teraz rozširuje na komponenty s priemerom až 750 mm, čím sa zaraďuje medzi veľmi málo domácich hráčov, ktorí sú schopní manipulovať s dielmi v takom rozsahu.

Pri pohľade do budúcnosti prechod na 8-palcové SiC substráty nastavuje vyššiu latku pre rovnomernosť tepelného poľa a spoľahlivosť povlaku vo výrobných zariadeniach. Tento trend sám osebe pravdepodobne posilní úlohu povlaku TaC ako strategického materiálu pri výrobe doštičiek na ďalšie roky.

6. Technológia povlaku TaC spoločnosti VeTek Semiconductor

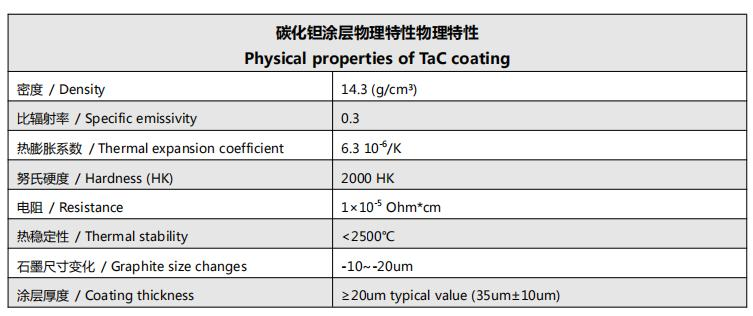

Zdroj údajov: Technické špecifikácie produktu VeTek Semiconductor

VeTek CVD TaC povlak sa vyznačuje dobrou teplotnou stabilitou, ultra vysokou čistotou, odolnosťou voči korózii H2/NH3/SiH4/Si, silnou odolnosťou proti tepelným šokom, vysokou priľnavosťou ku grafitovým substrátom a rovnomerným pokrytím povlakom. Môže byť aplikovaný na základné komponenty, ako sú susceptory indukčného ohrevu, odporové vykurovacie články a časti tepelného tienenia. Spoločnosť má pokročilé možnosti obrábania na výrobu komponentov z grafitu, keramiky alebo žiaruvzdorných kovových substrátov a poskytuje komplexné vlastné spracovanie keramických povlakov SiC alebo TaC, ako aj služby povlakovania dielov dodaných zákazníkom.

7. Záver

Ako sa priemysel polovodičov tretej generácie zrýchľuje smerom k väčším rozmerom (8 palcov), vyššej hustote výkonu a nižším nákladom, požiadavky na materiálový výkon vo výrobných procesoch sú čoraz prísnejšie. Vďaka svojmu extrémne vysokému bodu topenia, vynikajúcej chemickej inertnosti a vynikajúcim mechanickým vlastnostiam sa povlak CVD TaC stáva „zlatým štandardom“ pre vysokoteplotné polovodičové procesy nad 2000 °C. Od rastu monokryštálov SiC po epitaxiu GaN, od ohrievačov MOCVD po nosiče plátkov, povlak TaC poskytuje nepostrádateľný materiálový základ pre výrobu polovodičov.

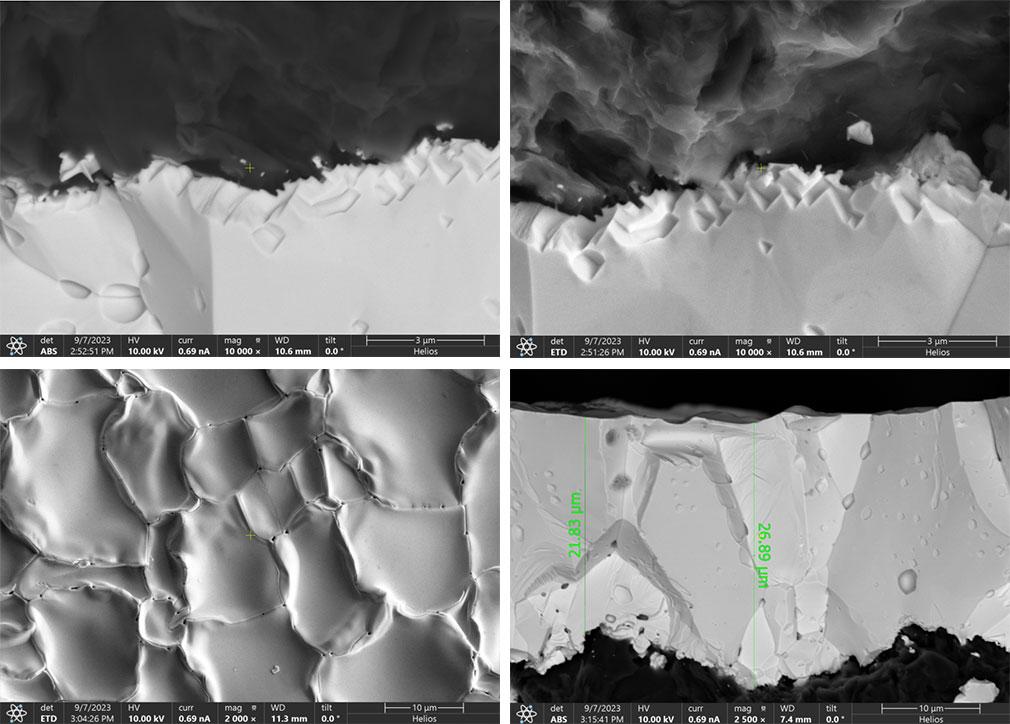

VeTek Semiconductor sa zaviazal poskytovať vysokokvalitné CVD TaC povlakové produkty a prispôsobené riešenia globálnym zákazníkom prostredníctvom nepretržitých investícií do výskumu a vývoja a technologických iterácií. Ak požadujete podrobné technické údaje, analýzu prierezu SEM alebo vlastné vyhodnotenie výkresov, neváhajte nás kontaktovať.

Referencie

[1] Sun, J., Zhang, Q., & Li, X. (2021).Pokrok vo výskume povlakov karbidu tantalu na uhlíkových materiáloch. Pokrok vo vede o materiáloch.(K dispozícii na ScienceDirect)

[2] Kim, D. Y., a kol. (2016).Chemické naparovanie karbidu tantalu zo systému TaCl5-C3H6-Ar-H2. Journal of the Korean Ceramic Society, 53 (6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Štúdia vývoja mikroštruktúry a mechanických vlastností povlakov TaC na báze grafitu v rôznych drsných podmienkach. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., a kol. (2019).Výskum vplyvu povlaku TaC na riadenie procesu SiC PVT a kvalitu kryštálov. Údaje zo spoločného výskumu,Univerzita Dong-Eui, Južná Kórea.

[5] Meng, J., a kol. (2022).Kontrola kvality rastu optimalizáciou štruktúry téglika pre rast veľkého monokryštálu SiC. Journal of Crystal Growth,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Globálny výhľad trhu s nátermi TaC, hĺbková analýza a predpoveď do roku 2031.
