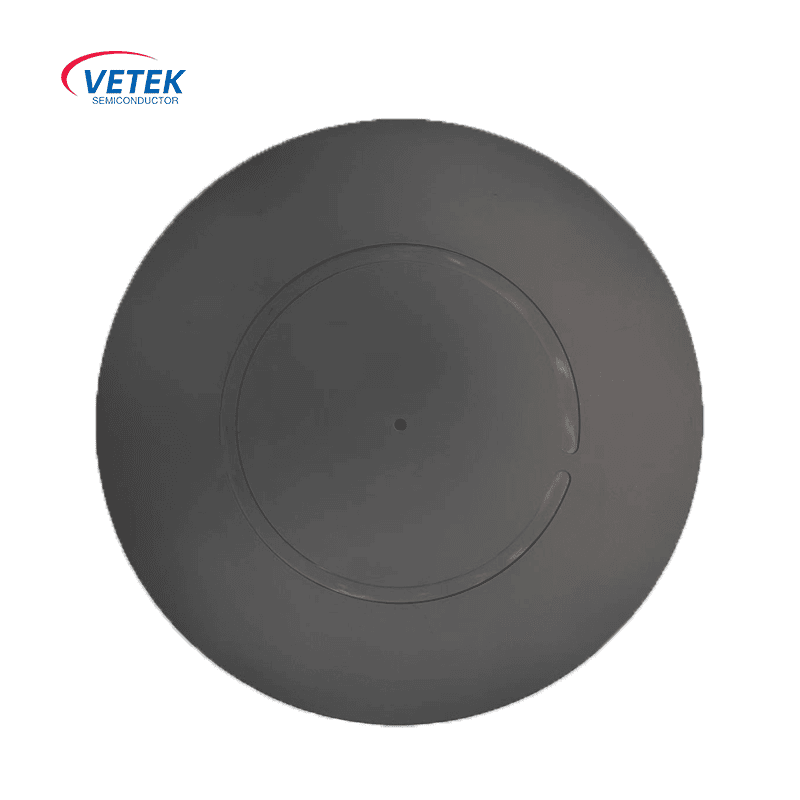

Single Wafer Epi Graphite Undertaker

Popis ：

Single Grafit Suslector EPI s jedným oblátkom obsahuje množinu grafitového podnosu, grafitového krúžku a ďalšie príslušenstvo, s použitím vysoko čistoty grafitového substrátu + kompozitnej štruktúry kremíkového karbidu, berúc do úvahy vysokú teplotnú stabilitu, chemickú zotrvačnosť a uniformitu tepelného poľa. Je to zložka jadra ložiska vysoko presného epitaxného hárku pri hromadnej výrobe.

Materiálové inovácie: grafit +náter SIC

Grafit

● Ultra vysoká tepelná vodivosť (> 130 W/m · k), rýchla reakcia na požiadavky na reguláciu teploty, aby sa zabezpečila stabilita procesu.

● Koeficient nízkej tepelnej expanzie (CTE: 4,6 × 10⁻⁶/° C), znížte deformáciu vysokej teploty, predlžuje životnosť servisu.

CVD SIC povlak

● Odpor. Odoplať útok reakčnými plynmi, ako sú H₂, HCI a Sih₄. Vyhýba kontaminácii epitaxnej vrstvy volatilizáciou základného materiálu.

● Hustota povrchu: Pórovitosť povlaku je menšia ako 0,1%, čo bráni kontaktu medzi grafitmi a doštičkami a zabraňuje šíreniu nečistôt uhlíka.

● Tolerancia s vysokou teplotou: Dlhodobá stabilná práca v prostredí nad 1600 ° C sa prispôsobte vysokej teplote dopytu epixie SIC.

Dizajn optimalizácie tepelného poľa a prúdenia vzduchu

Rovnomerná štruktúra tepelného žiarenia

Povrch susceptora je navrhnutý s viacerými tepelnými odrazovými drážkami a systém regulácie tepelného poľa ASM dosahuje teplotnú uniformitu v rámci ± 1,5 ° C (6-palcová doštička, 8-palcová oblátka), čím zabezpečuje konzistentnosť a rovnomernosť hrúbky epitaxiálnej vrstvy (fluktuácia <3%).

Technika riadenia

Otvory s odchýlkou ​​odchýlky na okraji a sklony podporných stĺpcov sú navrhnuté tak, aby optimalizovali distribúciu laminárneho prietoku reakčného plynu na povrchu oblátky, znížili rozdiel v rýchlosti ukladania spôsobeného vírivými prúdmi a zlepšili dopingovú uniformitu.
