Komponenty Aixtron G10: Kľúčové diely pre vysokovýkonnú SiC epitaxiu

Technológia karbidu kremíka (SiC) sa neustále posúva smerom k väčším plátkom a vyššiemu výkonu. To znamená, že pokročilé epitaxné systémy, ako je platforma Aixtron G10, sa stávajú čoraz dôležitejšími vo výrobe polovodičov tretej generácie.

V porovnaní so staršími reaktormi potrebujú systémy Aixtron G10 prísnejšiu kontrolu nad tepelnými poľami, stabilitou toku plynu, kontamináciou časticami a životnosťou dielov. Každý vnútorný komponent reaktora má priamy vplyv na kvalitu epitaxného rastu, rovnomernosť plátku a stabilitu výroby.

Tento článok vás prevedie hlavnými komponentmi Aixtron G10 používanými v epitaxných systémoch SiC. Vysvetlíme, čo robia, aké materiály vyžadujú a prečo sú dôležité pri vysokoteplotnom spracovaní polovodičov.

Čo sú komponenty Aixtron G10?

Komponenty Aixtron G10 sú kľúčové vnútorné časti reaktora umiestnené vo vnútri SiC epitaxnej komory. Spoločne pomáhajú udržiavať teplotné podmienky stabilné, optimalizujú distribúciu plynu, podporujú rotáciu plátku a znižujú kontamináciu počas epitaxného rastu pri vysokej teplote.

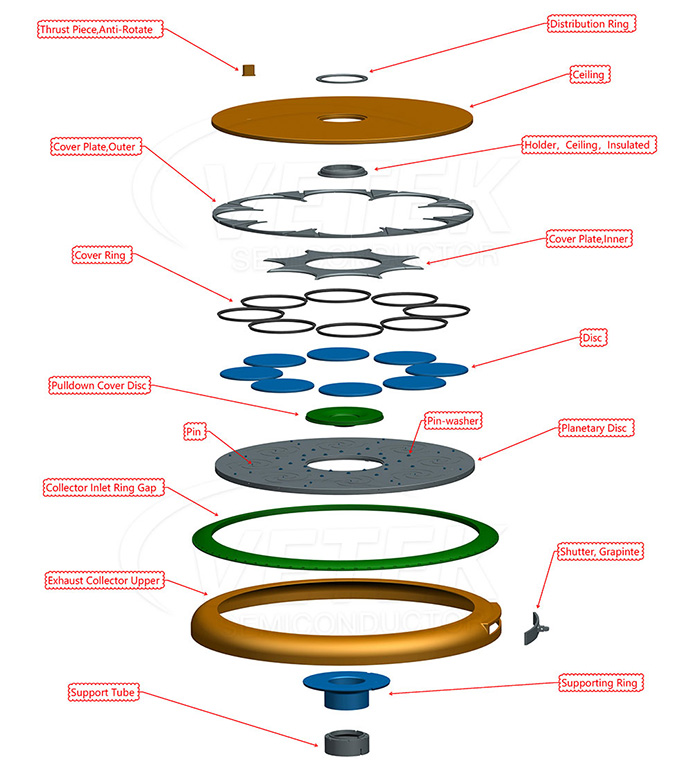

Typické časti, ktoré nájdete v reaktore Aixtron G10, zahŕňajú:

• Strop
• Distribučný krúžok
• Krycí krúžok
• Krycie dosky
• Planetárny disk
• Sťahovací krycí disk
• Zberač výfukových plynov
• Podporný prsteň
• Podporná trubica
• Grafitová uzávierka
• Zostavy kolíkov a podložiek

Väčšina týchto častí beží nepretržite pri teplotách nad 1500 °C, pričom sú vystavené korozívnym procesným plynom, ako sú silán a uhľovodíky. Výkon materiálu je teda absolútne kritický.

Kľúčové funkčné oblasti vo vnútri reaktora Aixtron G10

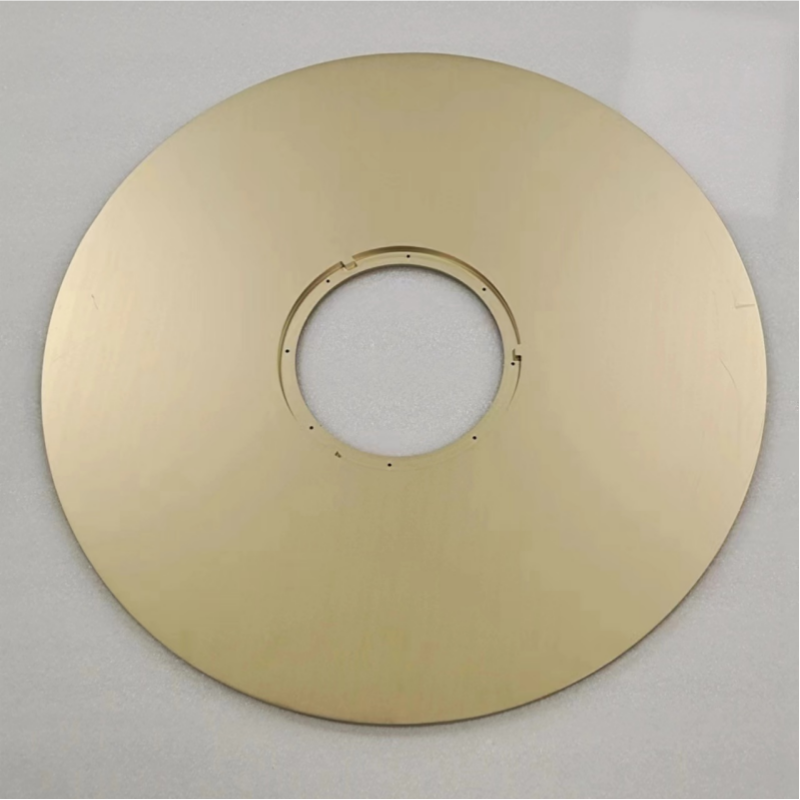

1. Stropné komponenty

Strop je hlavnou súčasťou tepelného poľa reaktora. Pomáha udržiavať stabilnú teplotu komory, usmerňuje prúdenie plynu a chráni horné konštrukcie reaktora pred priamym teplom.

Dobré stropné komponenty musia mať:

• Pevná tepelná stabilita
• Nízka tvorba častíc
• Silná odolnosť proti korózii
• Jednotná kvalita náteru
• Dlhodobá rozmerová stálosť

Grafit potiahnutý CVD SiC je tu bežnou voľbou, pretože vám dáva tepelnú vodivosť grafitu plus chemickú odolnosť karbidu kremíka.

2. Distribučný krúžok

Distribučný krúžok riadi a usmerňuje prúdenie plynu vo vnútri komory. Dosiahnutie rovnomernej distribúcie plynu je nevyhnutné na dosiahnutie konzistentnej hrúbky epitaxnej vrstvy naprieč všetkými plátkami.

Ak prietok plynu nie je dobre kontrolovaný, môžete naraziť na:

• Variácia hrúbky
• Dopingové nezrovnalosti
• Povrchové chyby
• Nižší výťažok oblátky

Preto je pre túto časť taká dôležitá vysoká presnosť obrábania a rovnomerný povlak.

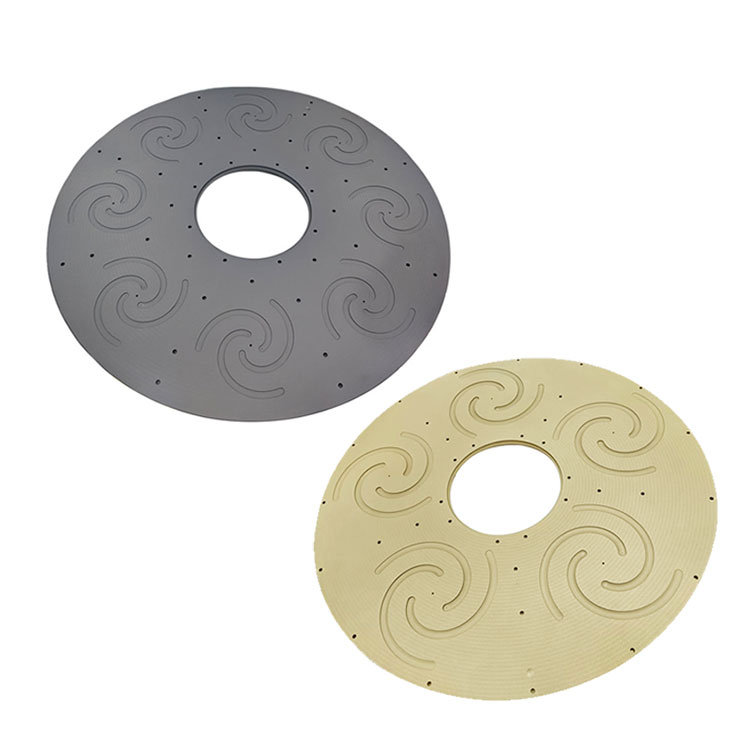

3. Systém planétových diskov

Planetárny disk je to, čo otáča doštičky počas epitaxného rastu. Hladké otáčanie zlepšuje rovnomernosť teploty a zaisťuje, že všetky doštičky budú vystavené podobným plynom.

Na výrobu veľkých SiC doštičiek musí planetárny systém udržiavať:

• Dobrá rovinnosť
• Nízka tepelná deformácia
• Vysoká konštrukčná pevnosť
• Stabilná prevádzka vďaka opakovanému ohrevu a chladeniu

Samotný disk je zvyčajne vyrobený z vysoko čistého grafitu s pokročilým CVD SiC povlakom.

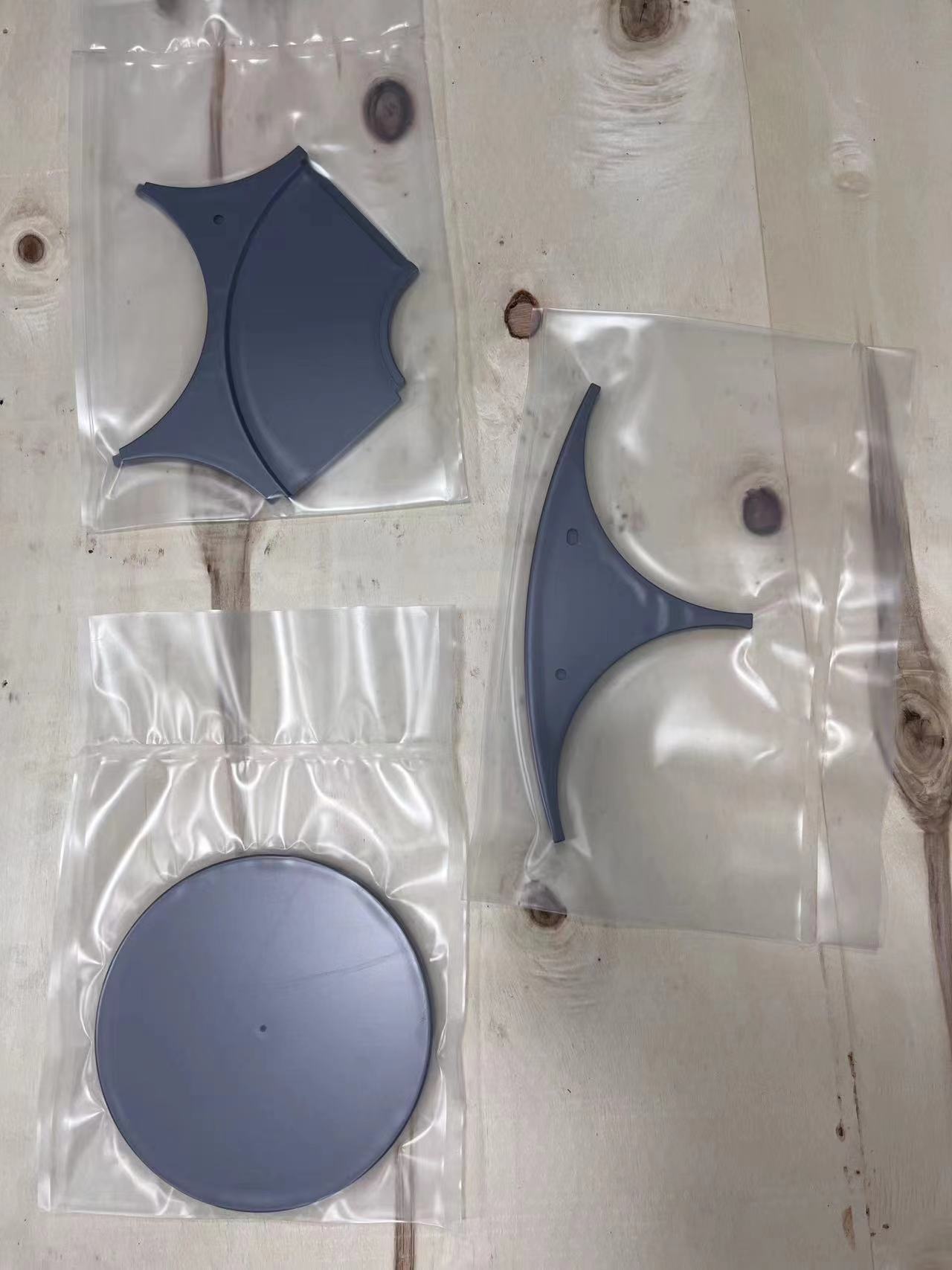

4. Krycie krúžky a krycie dosky

Krycie krúžky a krycie dosky chránia určité oblasti reaktora a pomáhajú stabilizovať tepelné pole.

Tieto časti pomáhajú:

• Znížte nežiaduce usadzovanie
• Minimalizujte kontamináciu časticami
• Chráňte grafitové štruktúry
• Predĺžte životnosť komory

Keďže prechádzajú mnohými tepelnými cyklami, silná priľnavosť náteru je nevyhnutnosťou.

5. Systém zberača výfukových plynov

Zberač výfukových plynov riadi prietok výfukových plynov a pomáha udržiavať stabilný tlak v komore.

Stabilný prietok výfukových plynov vedie k:

• Lepšia opakovateľnosť procesu
• Čistejšie prostredie komory
• Menej hromadenia častíc
• Dlhšie intervaly medzi údržbou

V pokročilých SiC epitaxných systémoch musia časti súvisiace s výfukom tiež odolávať agresívnym chemikáliám a tepelnému namáhaniu.

Prečo je pri epitaxii SiC dôležitý výber materiálu?

SiC epitaxia je náročné prostredie. Bežné materiály sa často stretávajú s problémami ako:

• Povlak sa odlupuje
• Grafitová erózia
• Tepelné praskanie
• Generovanie častíc
• Krátka životnosť

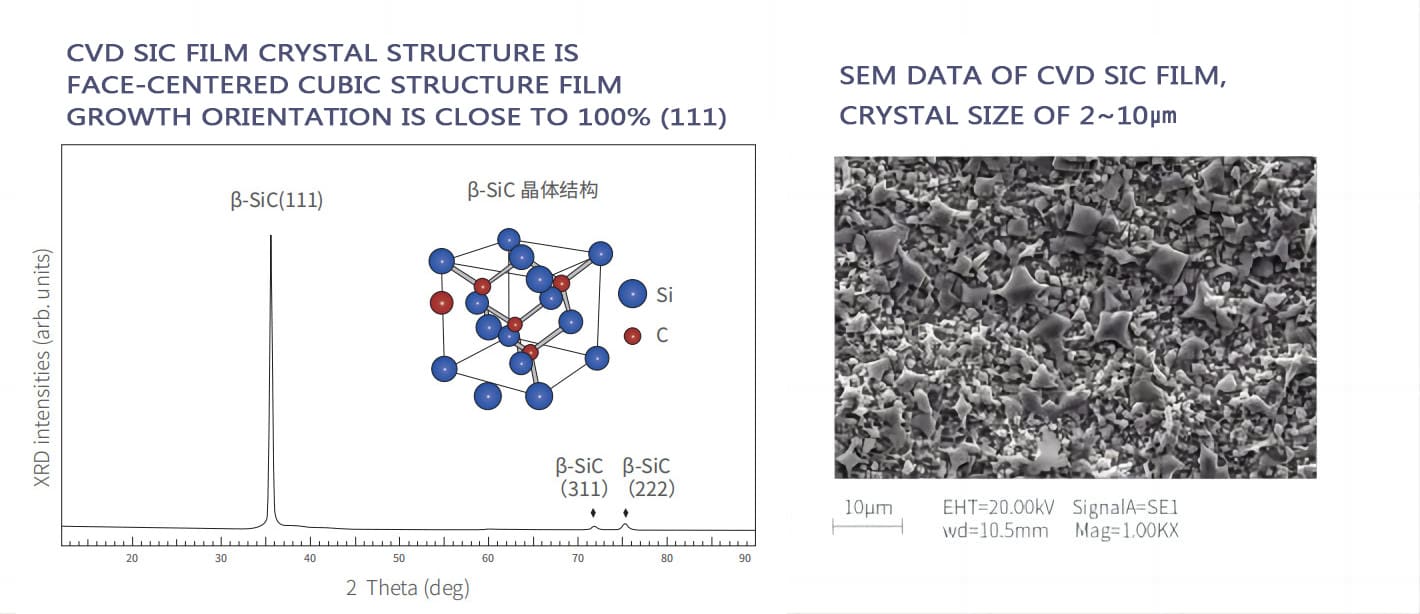

Aby sa tieto problémy vyhli, moderné polovodičové reaktory sa obracajú na grafit potiahnutý CVD SiC. CVD SiC povlak vám poskytuje:

• Vynikajúca chemická odolnosť
• Vysoká čistota
• Veľká odolnosť proti tepelným šokom
• Nízke riziko kontaminácie
• Dlhá prevádzková životnosť

Práve teraz je to jeden z najpoužívanejších materiálov pre špičkové časti SiC epitaxných reaktorov.

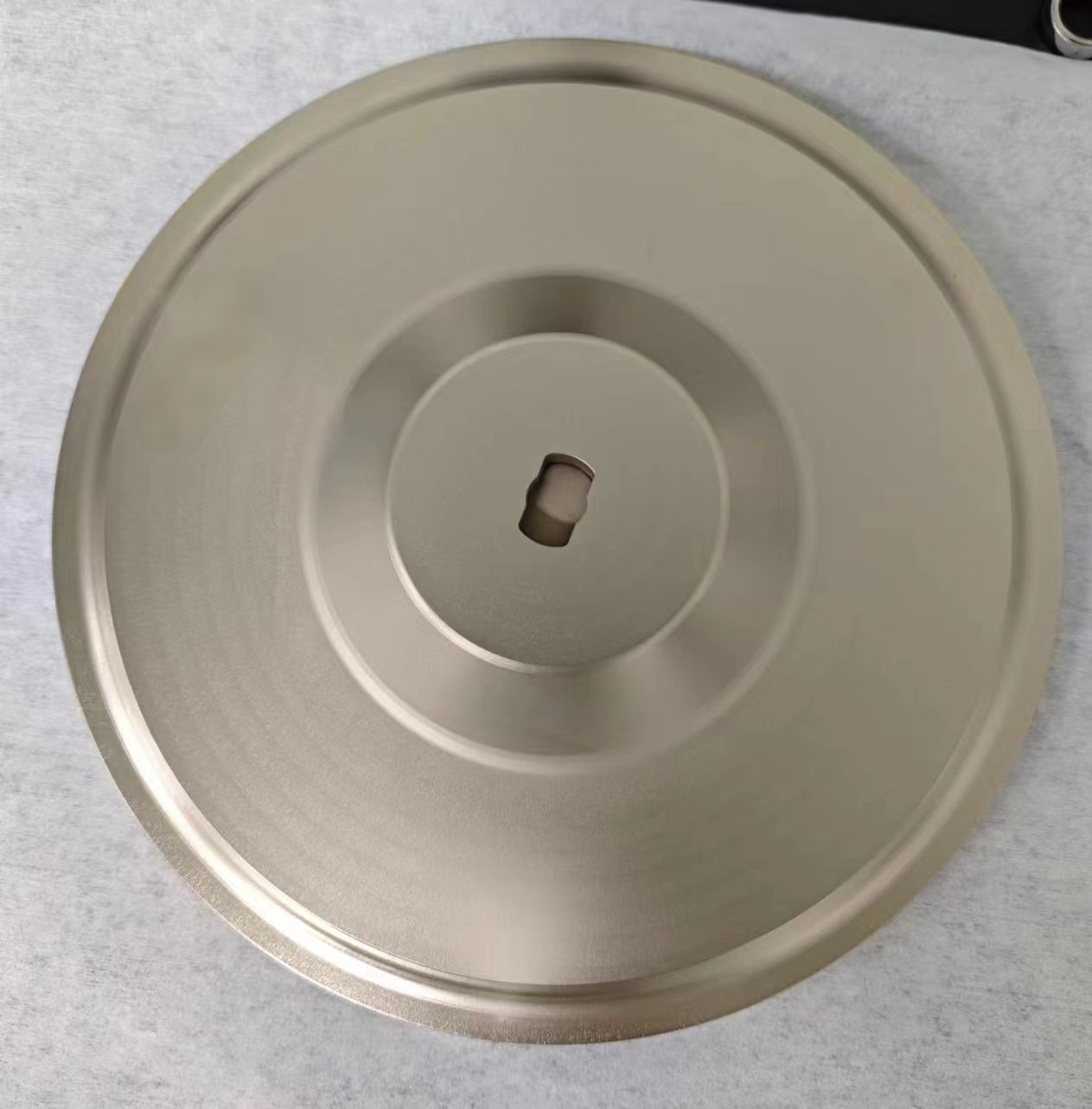

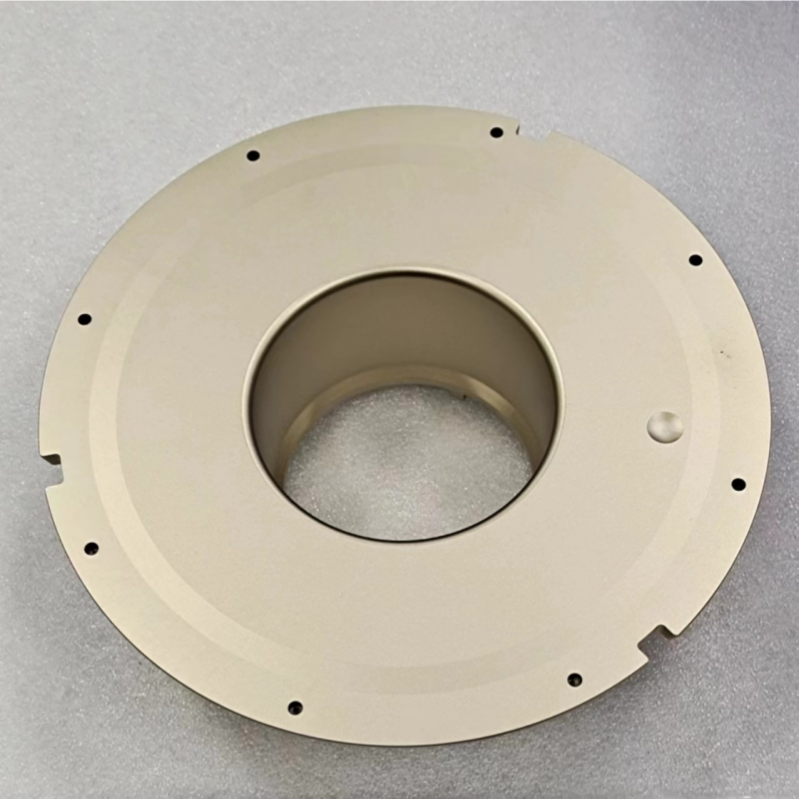

Povlak TaC (karbid tantalu). sa objavuje ako ďalší krok pre ultravysokoteplotné aplikácie. V porovnaní s konvenčnými SiC povlakmi ponúkajú povlaky TaC:

• Lepšia stabilita pri vysokých teplotách
• Silnejšia odolnosť proti korózii
• Nižšie riziko tvorby častíc
• Stabilná prevádzka nad 2000°C

Povlaky TaC vyzerajú obzvlášť sľubne pre budúce platformy, ktoré používajú väčšie doštičky a vyššie teploty.

Výrobné výzvy pre komponenty Aixtron G10

Výroba vysokokvalitných komponentov Aixtron G10 vyžaduje pokročilé výrobné možnosti, vrátane:

• Čistenie grafitu s vysokou čistotou
• Presné CNC obrábanie
• Prostredie povrchovej úpravy polovodičovej kvality
• Jednotná technológia CVD povlaku
• Veľkorozmerné spracovanie komponentov
• Prísna čistota a kontrola rozmerov

Dokonca aj malá odchýlka v rozmeroch alebo rovnomernosti povlaku môže ovplyvniť stabilitu reaktora a epitaxiálny výkon.

Schopnosť VeTek Semiconductor pre komponenty Aixtron G10

VeTek Semiconductor sa špecializuje na polovodičový grafit a technológie povrchovej úpravy pre pokročilé aplikácie epitaxie.

Ponúkame vlastné komponenty kompatibilné s:

• Aixtron G10
• Aixtron G5
• SiC epitaxné systémy
• MOCVD reaktory

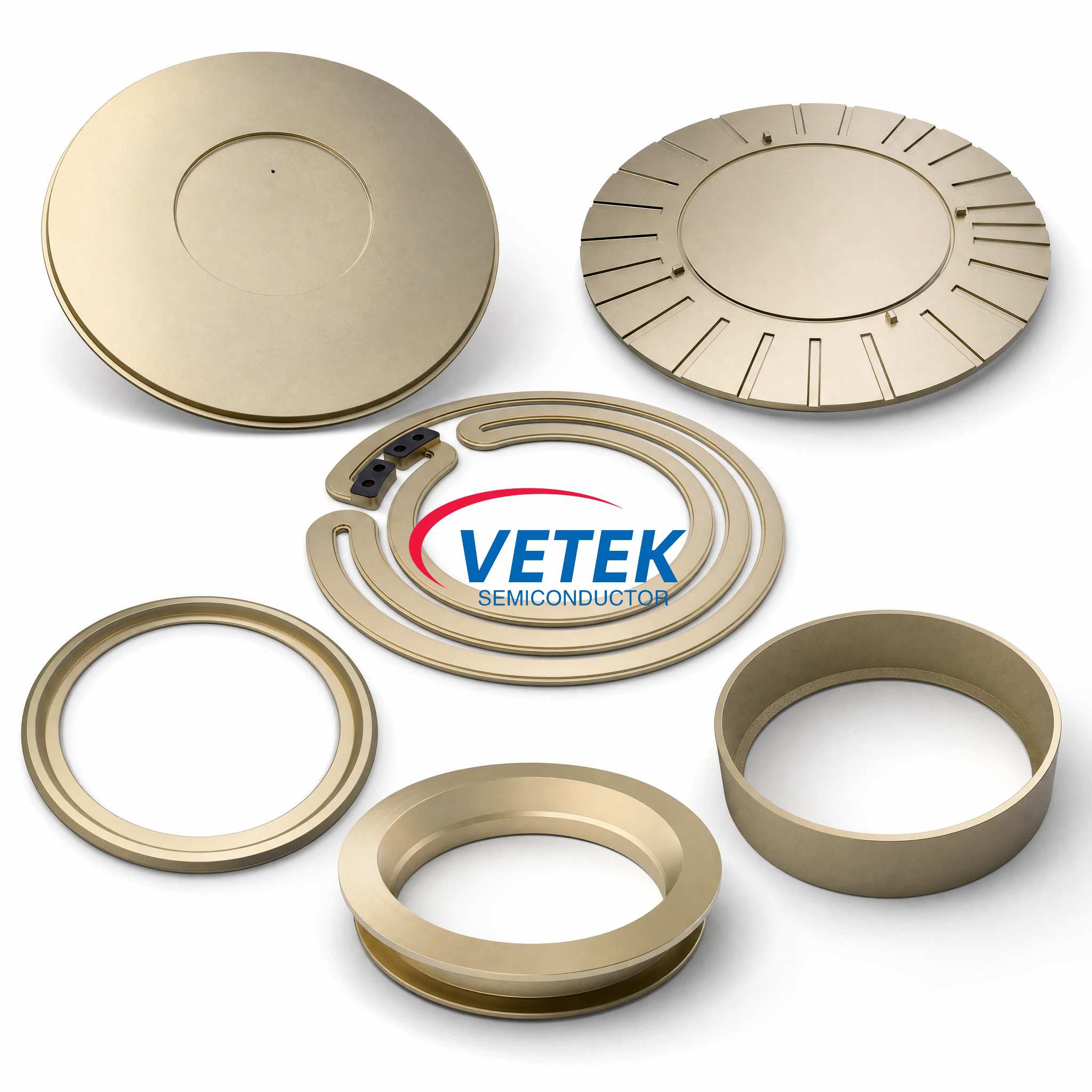

Náš sortiment zahŕňa:

• Grafitové komponenty potiahnuté CVD SiC
• Komponenty povlaku TaC
• Planetárne disky
• Stropné komponenty
• Krycie krúžky
• Grafitové časti tepelného poľa
• Pevné komponenty SiC

Tieto produkty sú široko používané v SiC epitaxii, LED epitaxii a pokročilých polovodičových systémoch tepelného poľa.

Záver

Keďže výroba polovodičov SiC smeruje k väčším doštičkám a vyššej efektívnosti výroby, sú komponenty Aixtron G10 čoraz dôležitejšie pre stabilitu reaktora a epitaxnú kvalitu.

Od stropných konštrukcií a planétových kotúčov až po rozvody plynu a výfukové systémy, každý komponent priamo ovplyvňuje tepelné riadenie, kontrolu kontaminácie a konzistenciu plátku.

Kombináciou vysoko čistých grafitových materiálov, pokročilej technológie CVD SiC povlakov a povlakov TaC novej generácie pomáhajú moderné časti reaktora, aby bola výroba SiC epitaxie stabilnejšia a efektívnejšia pre budúci polovodičový priemysel.
