VeTek je profesionálny výrobca a dodávateľ v Číne. Naša továreň poskytuje uhlíkové vlákna, keramiku z karbidu kremíka, epitaxiu z karbidu kremíka atď. Ak máte záujem o naše produkty, môžete sa opýtať teraz a my sa vám rýchlo ozveme.
View as

UV subjektor EPI LED

UV subjektor EPI LED

Ako popredný čínsky výrobca a líder polovodičových susceptorov sa VeTek Semiconductor zameriava na rôzne typy suceptorových produktov, ako sú UV LED Epi Susceptor, SiC Coating Susceptor, MOCVD Susceptor. VeTekSemi podporuje prispôsobené produktové služby a teší sa na vašu konzultáciu.

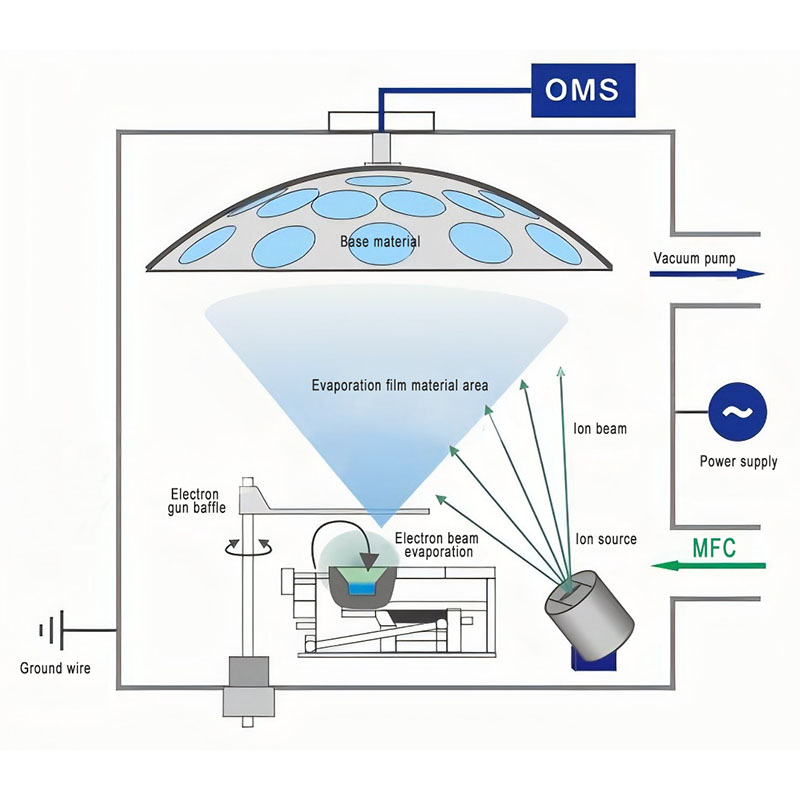

Ukladanie fyzickej pary

Ukladanie fyzickej pary

Vetek semiconductor Physical Vapour Deposition (PVD) je pokročilá procesná technológia široko používaná pri povrchovej úprave a príprave tenkých vrstiev. Technológia PVD využíva fyzikálne metódy na priamu transformáciu materiálov z pevnej látky alebo kvapaliny na plyn a vytvorenie tenkého filmu na povrchu cieľového substrátu. Táto technológia má výhody vysokej presnosti, vysokej rovnomernosti a silnej priľnavosti a je široko používaná v polovodičoch, optických zariadeniach, povlakoch nástrojov a dekoratívnych povlakoch. Vitajte na diskusiu s nami!

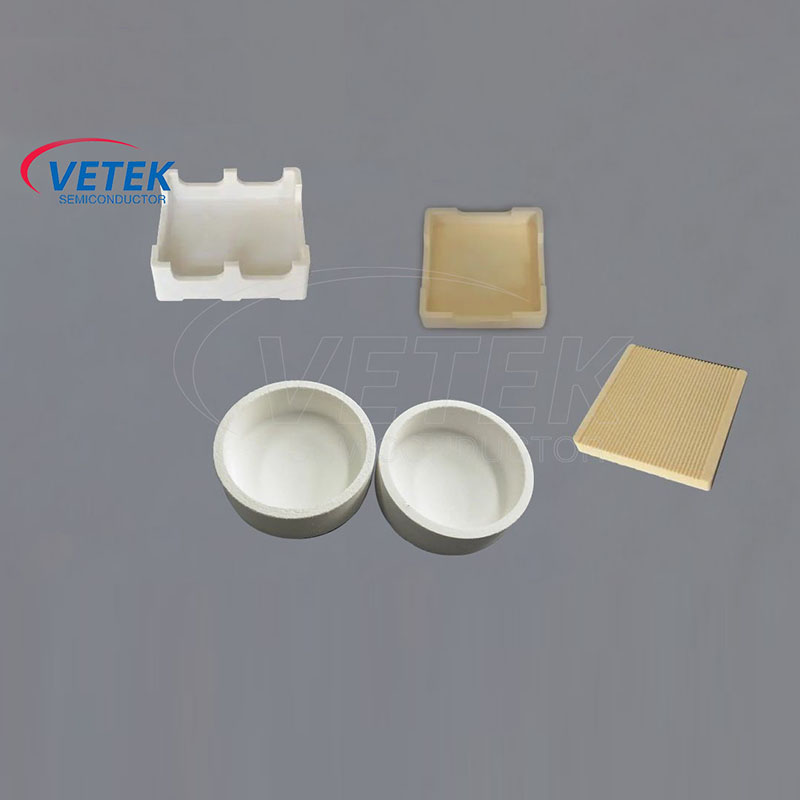

Kondenzátor s technológiou tepelného striekania MLCC

Kondenzátor s technológiou tepelného striekania MLCC

Technológia tepelného postrekovania vekonduktorov Vetek hrá mimoriadne dôležitú úlohu pri aplikácii povlaku spekaných krížových predmetov pre špičkové materiály viacvrstvového keramického kondenzátora (MLCC). Vďaka nepretržitej miniaturizácii a vysokej výkonnosti elektronických zariadení tiež rýchlo rastie dopyt po technológii tepelného postrekovania MLCC kondenzátory, najmä v špičkových aplikáciách. Tešíme sa na vytvorenie dlhodobého obchodu s vami.

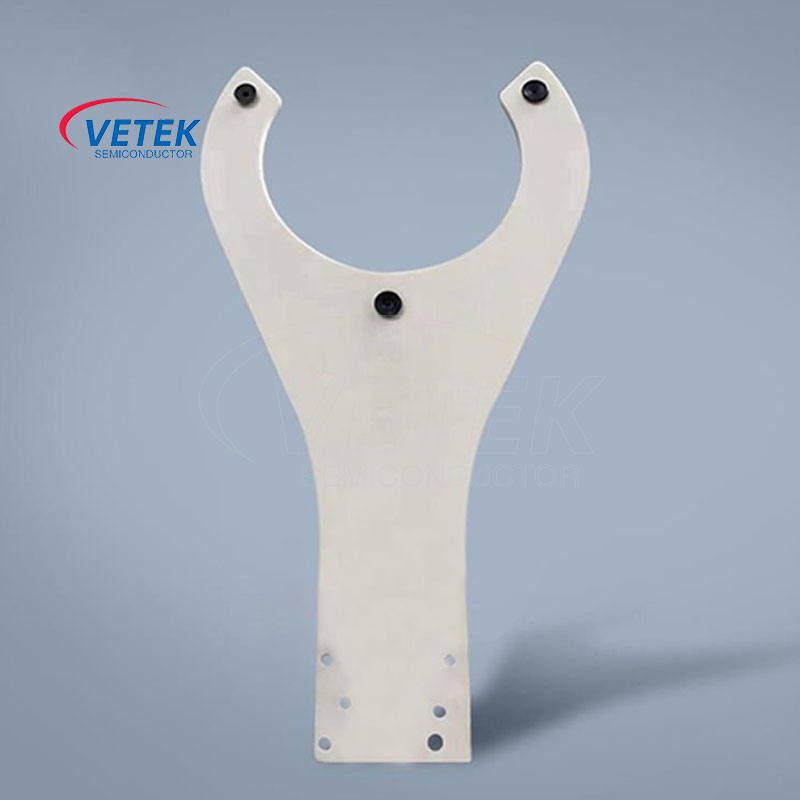

Robotické rameno na manipuláciu s plátkami

Robotické rameno na manipuláciu s plátkami

Technológia tepelného postrekovania vek -polovodičov veterne zohráva dôležitú úlohu pri aplikácii robotických zbraní oblátkov, najmä v prostrediach výroby polovodičov, ktoré si vyžadujú vysokú presnosť a vysokú čistotu. Táto technológia výrazne zlepšuje trvanlivosť, spoľahlivosť a efektívnosť práce zariadenia potiahnutím špeciálnych materiálov na povrch robotického ramena manipulácie s oblátkami. Vitajte v dopyte nás.
Technológia tepelného striekania polovodičov

Technológia tepelného striekania polovodičov

Technológia tepelného striekania Vetek Semiconductor Semiconductor je pokročilý proces, ktorý nanáša materiály v roztavenom alebo poloroztavenom stave na povrch substrátu, aby sa vytvoril povlak. Táto technológia je široko používaná v oblasti výroby polovodičov, používa sa hlavne na vytváranie povlakov so špecifickými funkciami na povrchu substrátu, ako je vodivosť, izolácia, odolnosť proti korózii a odolnosť proti oxidácii. Medzi hlavné výhody technológie tepelného striekania patrí vysoká účinnosť, regulovateľná hrúbka povlaku a dobrá priľnavosť povlaku, vďaka čomu je obzvlášť dôležitá v procese výroby polovodičov, ktorý vyžaduje vysokú presnosť a spoľahlivosť. Tešíme sa na váš dopyt.

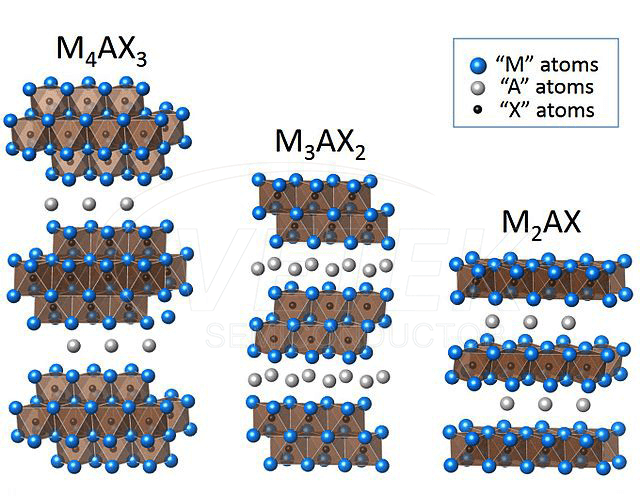

Maximálna fáza

Maximálna fáza

NanOpwder Semiconductor Max. Semiconductor Max. Vďaka vynikajúcej rezistencii na oxidáciu a stabilite s vysokou teplotou je nanopowder Veteksemi ideálnym riešením pre inovatívne polovodičové technológie.
