Nedávno oznámenie Nobelovej ceny za fyziku z roku 2024 prinieslo bezprecedentnej pozornosti oblasti umelej inteligencie. Výskum amerického vedca Johna J. Hopfielda a kanadského vedca Geoffrey E. Hinton využíva nástroje strojového učenia na poskytnutie nových pohľadov na dnešnú zložitú fyziku. Tento úspech predstavuje nielen dôležitý míľnik v technológii umelej inteligencie, ale tiež ohlasuje hlbokú integráciu fyziky a umelej inteligencie.

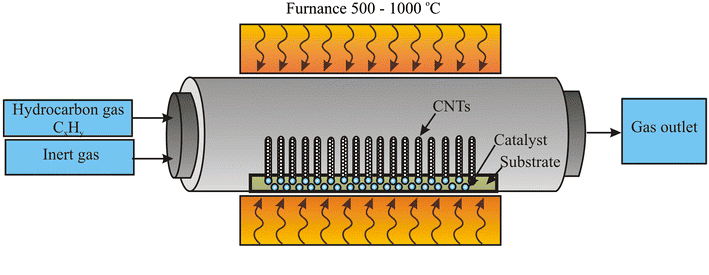

Význam technológie chemického depozície pary (CVD) vo fyzike je mnohostranný. Nie je to len dôležitá technológia prípravy materiálov, ale tiež zohráva kľúčovú úlohu pri podpore vývoja fyzického výskumu a aplikácie. Technológia CVD môže presne kontrolovať rast materiálov na atómových a molekulárnych hladinách. Ako je znázornené na obrázku 1, táto technológia produkuje celý rad vysokovýkonných tenkých filmov a nanoštruktúrovaných materiálov chemicky reagujúcimi plynnými alebo parnými látkami na pevnom povrchu, aby sa vytvorili tuhé ložiská1. Je to rozhodujúce pre fyziku pre pochopenie a skúmanie vzťahu medzi mikroštruktúrou a makroskopickými vlastnosťami materiálov, pretože umožňuje vedcom študovať materiály so špecifickými štruktúrami a kompozíciami a potom hlboko porozumieť ich fyzikálnym vlastnostiam.
Po druhé, technológia CVD je kľúčovou technológiou na prípravu rôznych funkčných tenkých filmov v polovodičových zariadeniach. Napríklad CVD sa môže použiť na pestovanie jednovrokryštálových epitaxných vrstiev kremíka, polovodičov III-V, ako je gallium arzenid a II-VI polovodičová epitaxia a ukladajú rôzne dopredné dopované polovodičové epitaxné filmy, polykryštalické filmy atď. Okrem toho technológia CVD zohráva dôležitú úlohu aj v oblastiach fyziky, ako sú optické materiály, supravodivé materiály a magnetické materiály. Prostredníctvom technológie CVD je možné syntetizovať tenké filmy so špecifickými optickými vlastnosťami na použitie v optoelektronických zariadeniach a optických senzoroch.

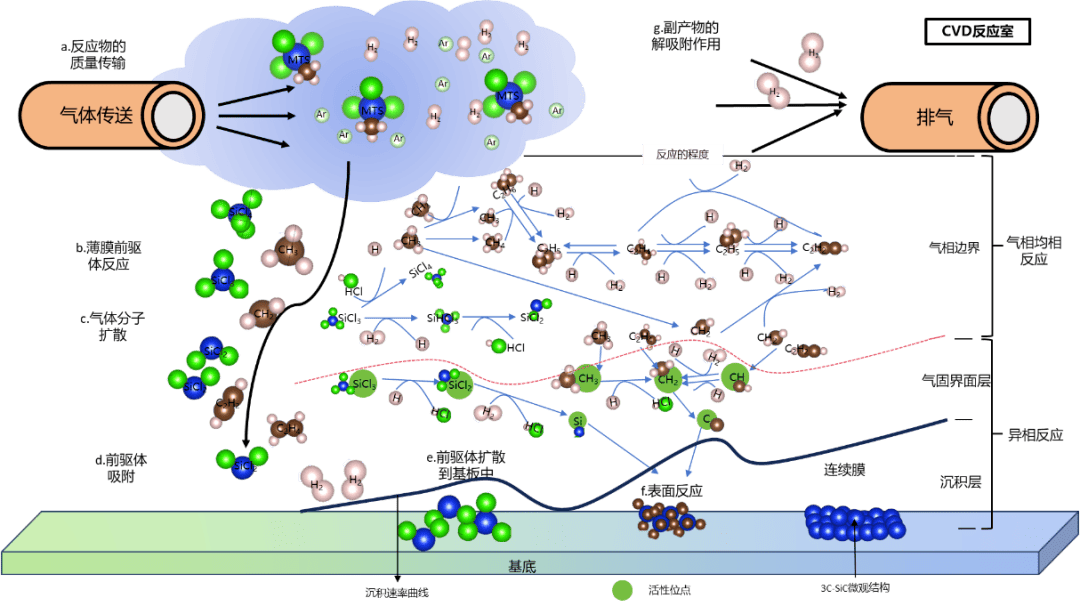

Obrázok 1 Kroky prenosu reakcie CVD
Zároveň technológia CVD čelí niektorým výzvam v praktických aplikáciách², napríklad:
✔ Vysoké teplotné a vysoké tlakové podmienky: CVD sa zvyčajne musí vykonávať pri vysokej teplote alebo vysokom tlaku, čo obmedzuje typy materiálov, ktoré je možné použiť, a zvyšuje spotrebu energie a náklady.
✔ Citlivosť: Proces CVD je mimoriadne citlivý na reakčné podmienky a dokonca aj malé zmeny môžu ovplyvniť kvalitu konečného produktu.
✔ Systém CVD je zložitý: Proces CVD je citlivý na hraničné podmienky, má veľké neistoty a je ťažké ho kontrolovať a opakovať, čo môže viesť k ťažkostiam v materiálnom výskume a vývoji.
Tvárou v tvár týmto ťažkostiam strojové učenie ako výkonný nástroj na analýzu údajov preukázal potenciál vyriešiť niektoré problémy v poli CVD. Nasledujú príklady aplikácie strojového učenia v technológii CVD:

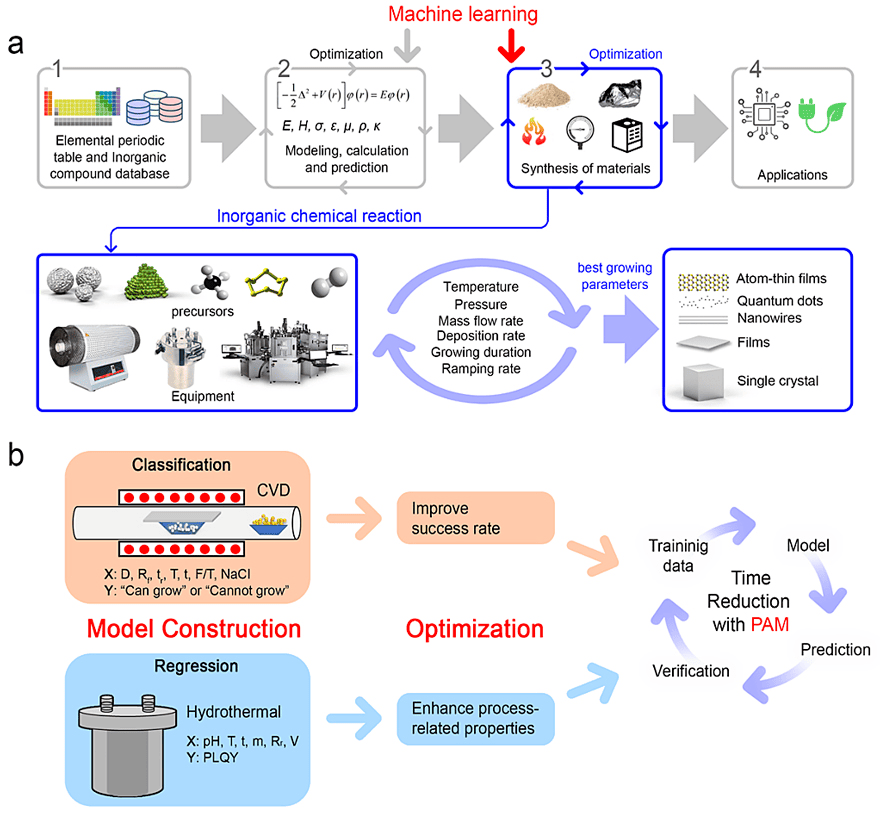

Pomocou algoritmov strojového učenia sa môžeme učiť z veľkého množstva experimentálnych údajov a predpovedať výsledky rastu CVD za rôznych podmienok, čím usmerňujú úpravu experimentálnych parametrov. Ako je znázornené na obrázku 2, výskumný tím technologickej univerzity Nanyang v Singapure použil klasifikačný algoritmus v strojovom učení na usmernenie syntézy dvojrozmerných materiálov CVD. Analýzou skorých experimentálnych údajov úspešne predpovedali podmienky rastu disulfidu molybdénu (MOS2), čo významne zlepšilo experimentálnu mieru úspešnosti a znížilo počet experimentov.
Obrázok 2 strojové učenie vedie syntézu materiálu
a) Nevlenateľná časť materiálneho výskumu a vývoja: syntéza materiálu.
b) klasifikačný model pomáha chemickému depozícii pary syntetizovať dvojrozmerné materiály (vrchol); Regresný model vedie hydrotermálnu syntézu fluorescenčných kvantových kvantových bodiek dotovaných do doplňovanej sírou (spodná časť).

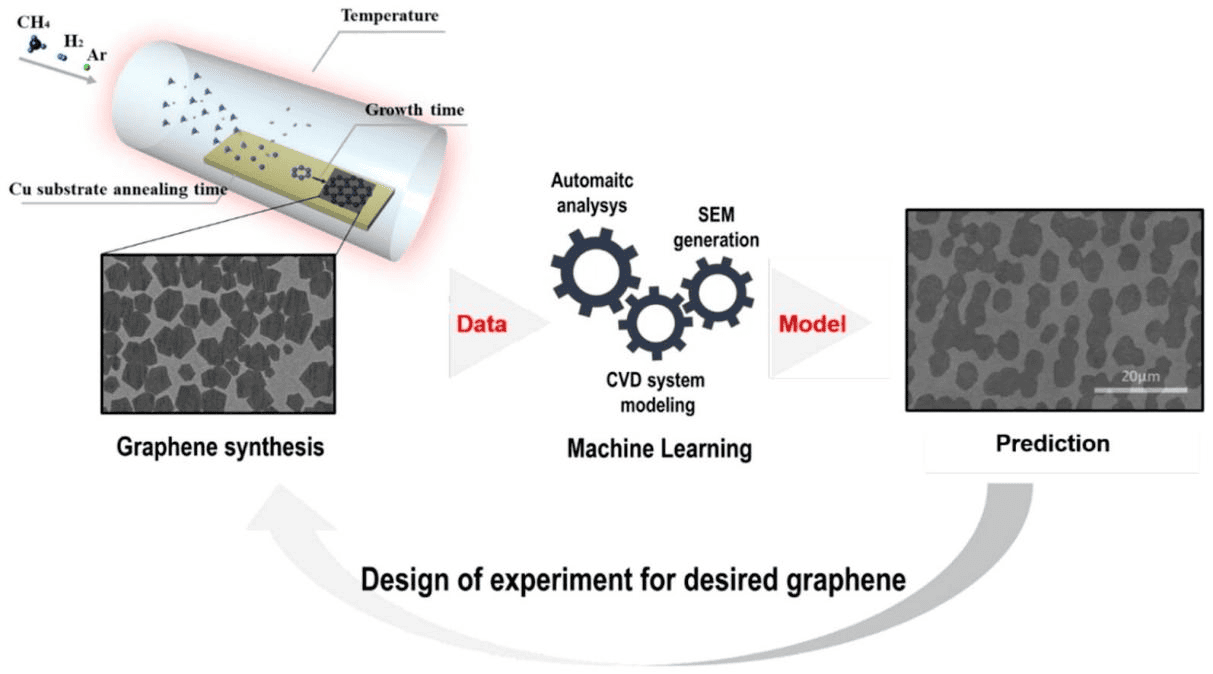

V inej štúdii (obrázok 3) sa strojové učenie použilo na analýzu rastu grafénu v systéme CVD. Veľkosť, pokrytie, hustota domény a pomer strán grafénu sa automaticky merali a analyzovali vývojom návrhu konvolučnej neurónovej siete regiónu (R-CNN). Tento prístup môže simulovať syntézu grafénu a určiť experimentálne podmienky na syntézu grafénu s požadovanou morfológiou s veľkou veľkosťou zŕn a nízkou hustotou domény, čím ušetrí veľa času a nákladov ³
Obrázok 3 strojové učenie predpovedá grafénové rastové vzorce v systémoch CVD

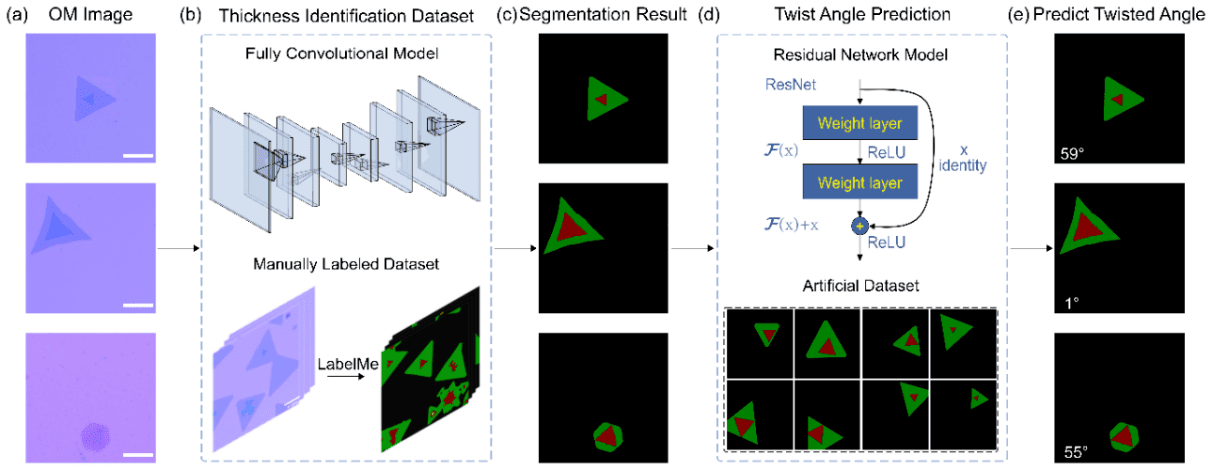

Strojové učenie sa môže použiť na vývoj automatizovaných systémov na monitorovanie a úpravu parametrov v procese CVD v reálnom čase, aby sa dosiahla presnejšia kontrola a vyššia účinnosť výroby. Ako je znázornené na obrázku 4, výskumný tím z Xidianskej univerzity použil hlboké vzdelávanie na prekonanie obtiažnosti identifikácie uhla rotácie dvojrozmerných dvojrozmerných materiálov CVD. Zhromaždili farebný priestor MOS2 pripravený CVD a použili sémantickú konvolučnú neurónovú sieť (CNN) na presnú a rýchlu identifikáciu hrúbky MOS2 a potom vyškolili druhý model CNN, aby sa dosiahla presná predpoveď rotačného uhla materiálov TMD-pestovaných CVD. Táto metóda nielen zlepšuje účinnosť identifikácie vzorky, ale tiež poskytuje novú paradigmu pre aplikáciu hlbokého učenia sa v oblasti materiálových vied4.
Obrázok 4 Metódy hlbokého učenia Identifikujte rohy dvojrozmerných dvojrozmerných materiálov
Odkazy:
(1) Guo, Q.-M.; Qin, Z.-H. Vývoj a aplikácia technológie depozície pár v atómovej výrobe. Acta Physica Sinica 2021, 70 (2), 028101-028101-028101-028115. Dva: 10,7498/aps.70.20201436.
(2) Yi, K.; Liu, D.; Chen, X.; Yang, J.; Wei, D.; Liu, Y.; Wei, D. Plazmovo zvýšené chemické depozície dvojrozmerných materiálov pre aplikácie. Účty chemického výskumu 2021, 54 (4), 1011-1022. Doi: 10,1021/acs.accounts.0c00757.
(3) Hwang, G.; Kim, T.; Shin, J.; Shin, N.; Hwang, S. Zoznámenie stroja pre analýzu grafénu CVD: od merania po simuláciu snímok SEM. Journal of Industrial and Engineering Chemistry 2021, 101, 430-444. Doi: https://doi.org/10.1016/j.jiec.2021.05.031.
(4) Hou, B.; Wu, J.; Qiu, D. Y. Učenie sa učenia jednotlivých štátov Kohn-Sham: Interpretovateľné reprezentácie a dôsledky pre predpovede účinkov mnohých tela. 2024; P arXiv: 2404.14601.
