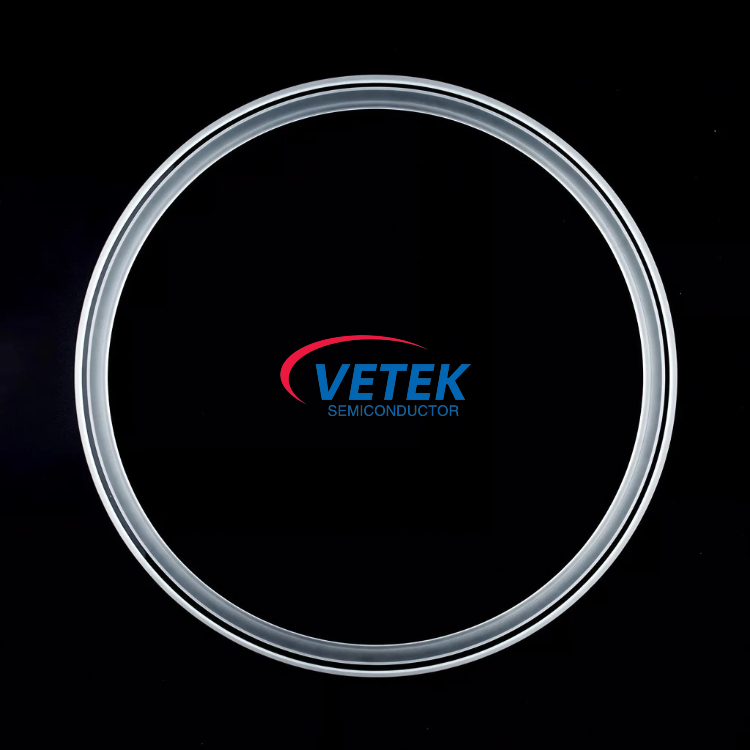

Krúžok na leptanie kremeňa vysokej čistoty

1.Kľúčové vlastnosti a výhody

• Dehydroxylovaný tavený kremeň polovodičovej kvality so SiO₂ ≥ 99,999 % a prísne kontrolovanými kovovými nečistotami

• Stabilná nepretržitá prevádzka až do 1100 °C, s krátkodobou schopnosťou blízko 1200 °C

• Silná odolnosť voči leptacej chémii na báze fluóru a chlóru a vysokoenergetickej plazmovej expozícii

• Nízka tepelná rozťažnosť a dobrý výkon pri tepelných šokoch pri opakovaných teplotných cykloch komory

• Nízke vákuové odplyňovanie na ochranu základného tlaku komory a zloženia procesného plynu

• Riadenie rozmerov na mikrónovej úrovni s leštenými kontaktnými povrchmi pre konzistentné prispôsobenie komory a definíciu hraníc plazmy

• Konfigurovateľné dizajny: ploché krúžky, stupňovité leptacie krúžky, polohovacie/prídržné krúžky a plne prispôsobené profily pre hlavné platformy leptacích nástrojov

2.Typické aplikácie

Krúžky na leptanie kremeňa s vysokou čistotou sa používajú v procesných komorách suchého plazmového leptania na:

• Kroky plazmového leptania logických a pamäťových zariadení

• Procesy leptania výkonových zariadení SiC a GaN

• Leptanie štruktúry s vysokým pomerom strán

• Spracovanie optického a zloženého polovodičového substrátu plazmou

• Pokročilé plazmové leptanie balenia a súvisiace kroky čistenia

• Laboratórne a výrobné leptacie nástroje RIE / ICP

3.Kľúčové technické parametre

• Materiál: dehydroxylovaný tavený kremeň polovodičovej kvality, SiO₂ ≥ 99,999 %

• Kompatibilita plátkov: 2/4/6/8/12 palcový kremík, SiC, GaN a zafír

• Prevádzková teplota: −20 °C až 1100 °C nepretržite; krátkodobý vrchol približne 1200 °C

• Primárne funkcie: zadržiavanie okrajov plazmy, vedenie toku plynu, ochrana okrajov a izolácia komory

• Kvalita obrábania: tolerancie na úrovni mikrónov, leštené povrchy, kontrolované hrany a čistý povrch

• Možnosti štruktúry: plochý krúžok, stupňovitý leptaný krúžok, polohovací/prídržný krúžok a vlastné geometrie

• Prispôsobenie: vonkajší/vnútorný priemer, hrúbka, výška kroku, lokalizačné prvky, skosenie a detaily rozhrania podľa výkresu

4.Prečo si vybrať vysoko čisté kremenné leptané prstene VeTek?

VeTek Semiconductor dodáva kremenný hardvér kritický pre proces pre leptacie a tepelné nástroje. Pri leptaných prsteňoch sa pozornosť sústreďuje na:

• Čistota materiálu a povrchová čistota vhodná pre pokročilé prostredie suchého leptania

• Rozmerová presnosť, ktorá podporuje stabilnú kontrolu hraníc plazmy a opakovateľné prispôsobenie komory

• Flexibilita dizajnu pre výmenu v štýle OEM a plne prispôsobené rozhrania komory

• Kompletný rad kremenných komponentov, ktorý zahŕňa aj nosiče plátkov, pece, člny a súvisiace časti procesu

Kombináciou vysokej čistoty, trvanlivosti plazmy a prísnej kontroly geometrie pomáhajú prstence VeTek High Purity Quartz Etch Rings zlepšiť rovnomernosť leptania naprieč plátkom, znižujú chyby súvisiace s okrajmi a podporujú dlhšie a stabilnejšie výrobné cykly v nástrojoch na leptanie suchou plazmou.
