​Vo výrobe pevných CVD SiC zaostrovacích krúžkov: Od grafitu po vysoko presné diely

Vo vysokom svete výroby polovodičov, kde koexistujú presné a extrémne prostredia, sú zaostrovacie krúžky z karbidu kremíka (SiC) nevyhnutné. Tieto komponenty, známe pre svoju výnimočnú tepelnú odolnosť, chemickú stabilitu a mechanickú pevnosť, sú rozhodujúce pre pokročilé procesy plazmového leptania.

Tajomstvo ich vysokého výkonu spočíva v technológii Solid CVD (Chemical Vapour Deposition). Dnes vás vezmeme do zákulisia, aby ste preskúmali náročnú výrobnú cestu – od surového grafitového substrátu až po vysoko presného „neviditeľného hrdinu“ továrne.

I. Šesť základných výrobných etáp

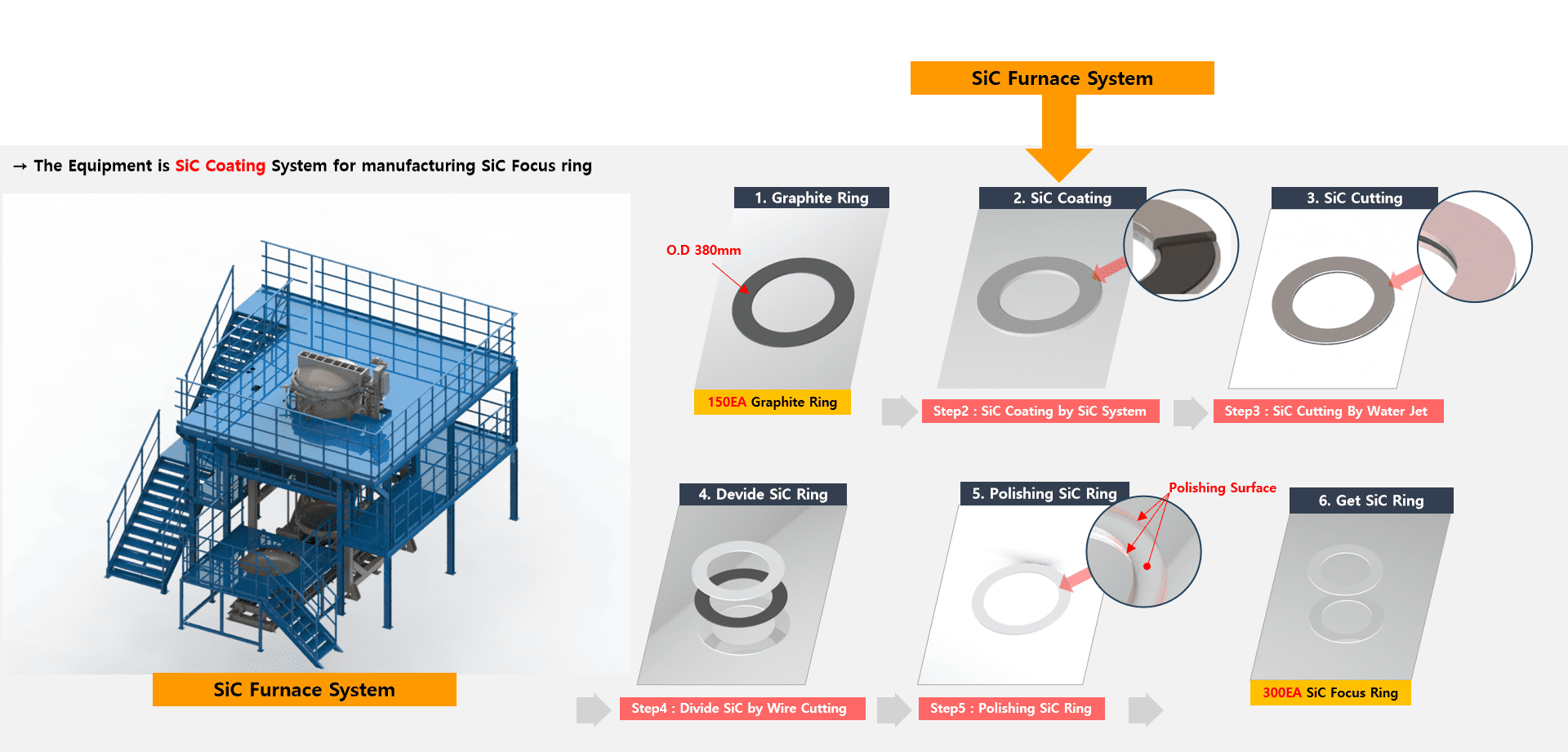

Výroba pevných CVD SiC zaostrovacích krúžkov je vysoko synchronizovaný šesťkrokový proces:

• Predúprava grafitového substrátu
• Nanášanie povlaku SiC (základný proces)
• Rezanie a tvarovanie vodným lúčom
• Separácia pri rezaní drôtom
• Presné leštenie
• Konečná kontrola kvality a akceptácia

Prostredníctvom vyspelého systému riadenia procesu môže každá dávka 150 grafitových substrátov poskytnúť približne 300 hotových zaostrovacích prstencov SiC, čo demonštruje vysokú účinnosť konverzie.

II. Technický hlboký ponor: Od suroviny po hotový diel

1. Príprava materiálu: Výber grafitu s vysokou čistotou

Cesta začína výberom prémiových grafitových krúžkov. Čistota, hustota, pórovitosť a rozmerová presnosť grafitu priamo ovplyvňujú priľnavosť a rovnomernosť následného povlaku SiC. Pred spracovaním sa každý substrát podrobuje testovaniu čistoty a overeniu rozmerov, aby sa zabezpečilo, že nulové nečistoty zasahujú do depozície.

2. Nanášanie povlakov: Srdce pevného CVD

Proces CVD je najkritickejšou fázou, ktorá sa vykonáva v špecializovaných systémoch SiC pecí. Je rozdelená do dvoch náročných etáp:

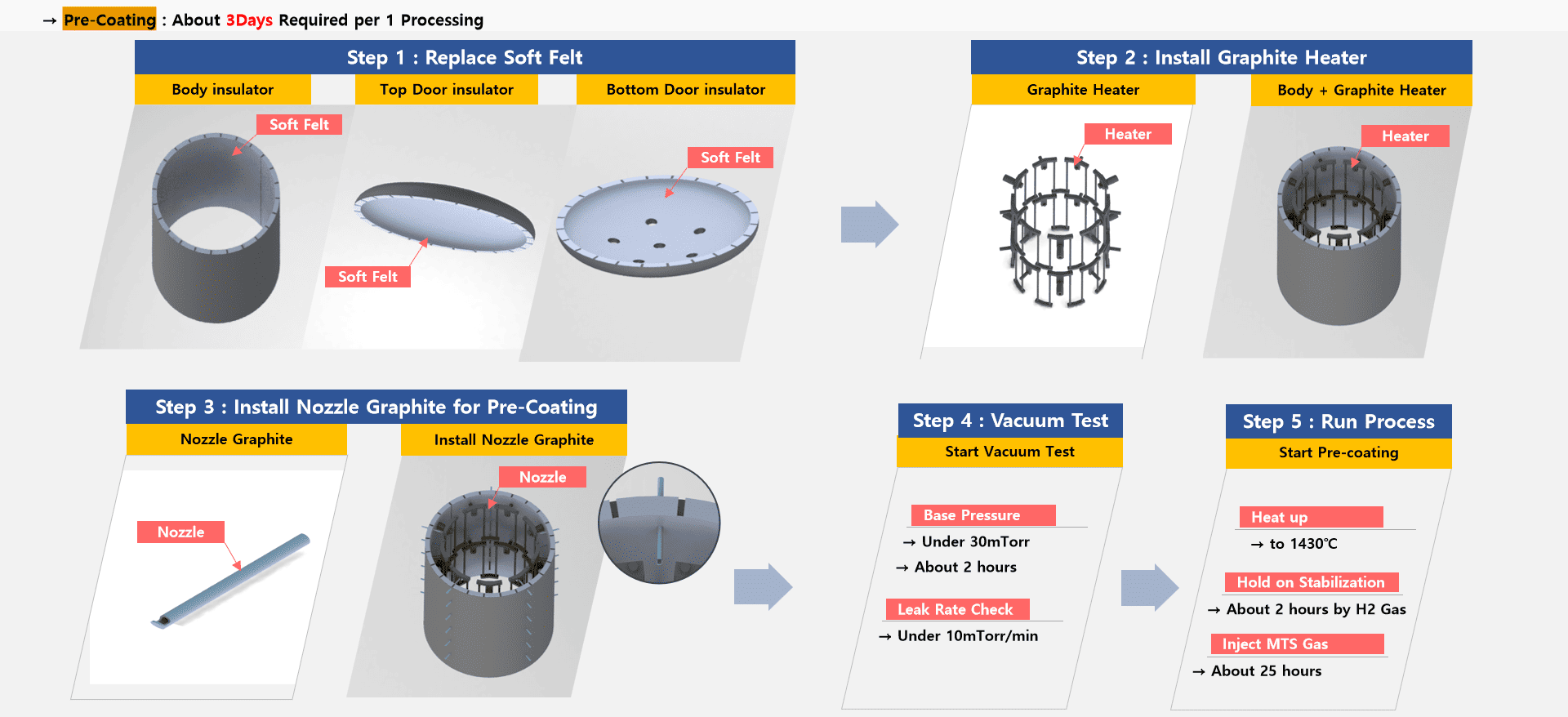

(1) Proces predbežného poťahovania (~3 dni/šarža):

• Nastavenie: Vymeňte mäkkú plstenú izoláciu (horná, spodná a bočné steny), aby ste zabezpečili tepelnú konzistenciu; nainštalujte grafitové ohrievače a špeciálne trysky na predbežné nanášanie.
• Testovanie vákua a netesnosti: Komora musí dosiahnuť základný tlak pod 30 mTorr s rýchlosťou úniku pod 10 mTorr/min, aby sa predišlo mikroúnikom.
• Počiatočné ukladanie: Pec sa zahreje na 1430 °C. Po 2 hodinách stabilizácie atmosféry H2 sa plyn MTS vstrekuje počas 25 hodín, aby sa vytvorila prechodová vrstva, ktorá zaisťuje vynikajúcu priľnavosť pre hlavný náter.

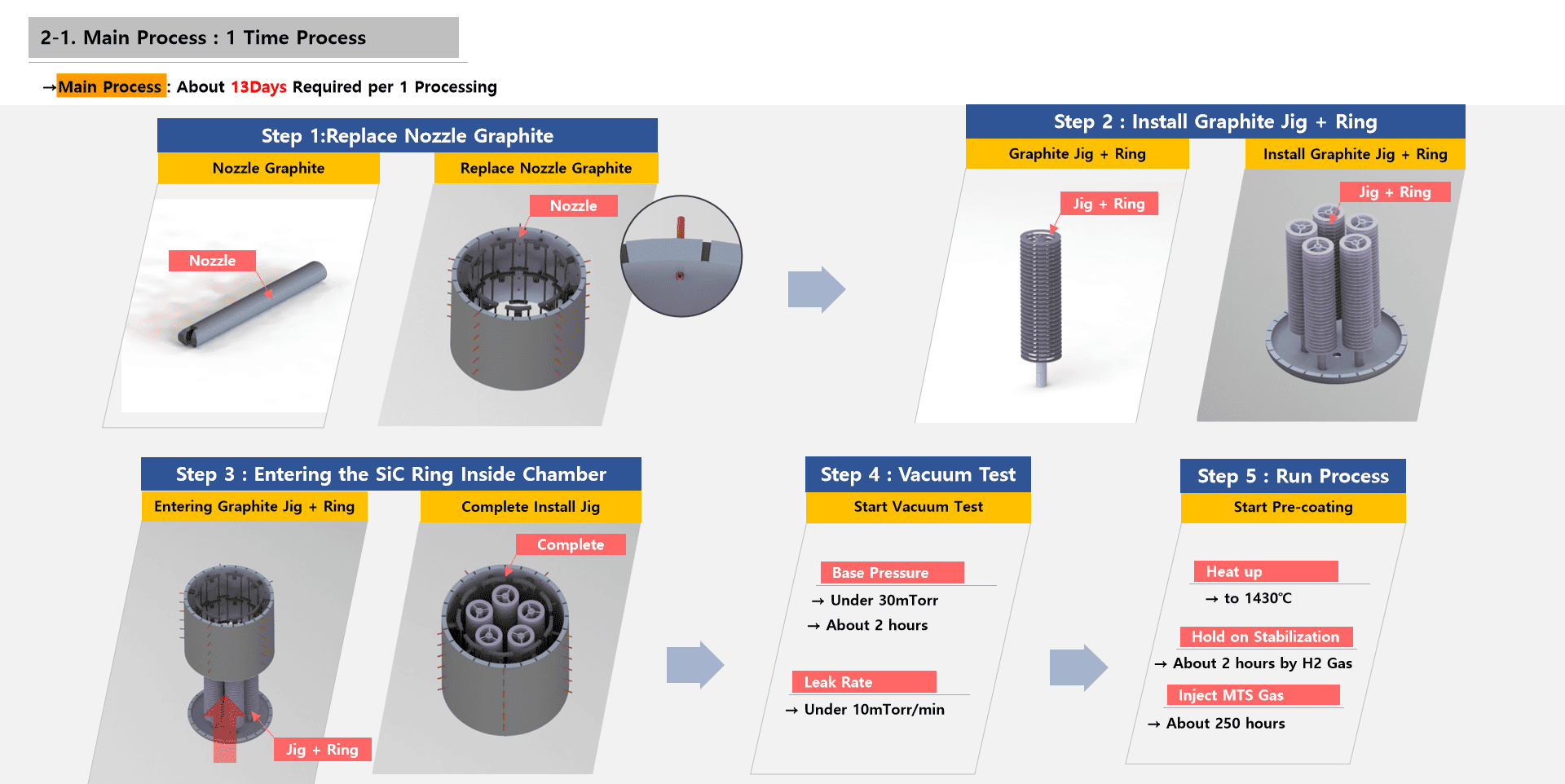

(2) Hlavný proces nanášania (~13 dní/šarža):

• Konfigurácia: Znovu nastavte trysky a nainštalujte grafitové prípravky s cieľovými krúžkami.
• Kontrola sekundárneho vákua: Vykonáva sa prísny test sekundárneho vákua, aby sa zaručilo, že prostredie nanášania zostane dokonale čisté a stabilné.
• Trvalý rast: Pri udržiavaní 1430 °C sa plyn MTS vstrekuje približne 250 hodín. Za týchto vysokoteplotných podmienok sa MTS rozkladá na atómy Si a C, ktoré sa pomaly a rovnomerne ukladajú na povrch grafitu. To vytvára hustý, neporézny povlak SiC – charakteristický znak kvality Solid CVD.

3. Tvarovanie a presné oddeľovanie

• Rezanie vodným lúčom: Vysokotlakové vodné lúče vykonávajú počiatočné tvarovanie, pričom odstraňujú prebytočný materiál, aby sa definoval hrubý profil prstenca.
• Rezanie drôtom: Presné rezanie drôtom rozdeľuje sypký materiál na jednotlivé krúžky s presnosťou na úrovni mikrónov, čím sa zaisťuje, že spĺňajú prísne inštalačné tolerancie.

4. Povrchová úprava: Presné leštenie

Po rezaní sa povrch SiC leští, aby sa eliminovali mikroskopické chyby a textúry obrábania. Tým sa znižuje drsnosť povrchu, ktorá je životne dôležitá pre minimalizáciu interferencií častíc počas plazmového procesu a zabezpečenie konzistentných výťažkov plátkov.

5. Záverečná kontrola: Validácia založená na štandarde

Každý komponent musí prejsť prísnymi kontrolami:

• Presnosť rozmerov (napr. tolerancia vonkajšieho priemeru ±0,01 mm)
• Hrúbka a jednotnosť náteru
• Drsnosť povrchu
• Skenovanie chemickej čistoty a defektov

III. Ekosystém: Integrácia zariadení a plynové systémy

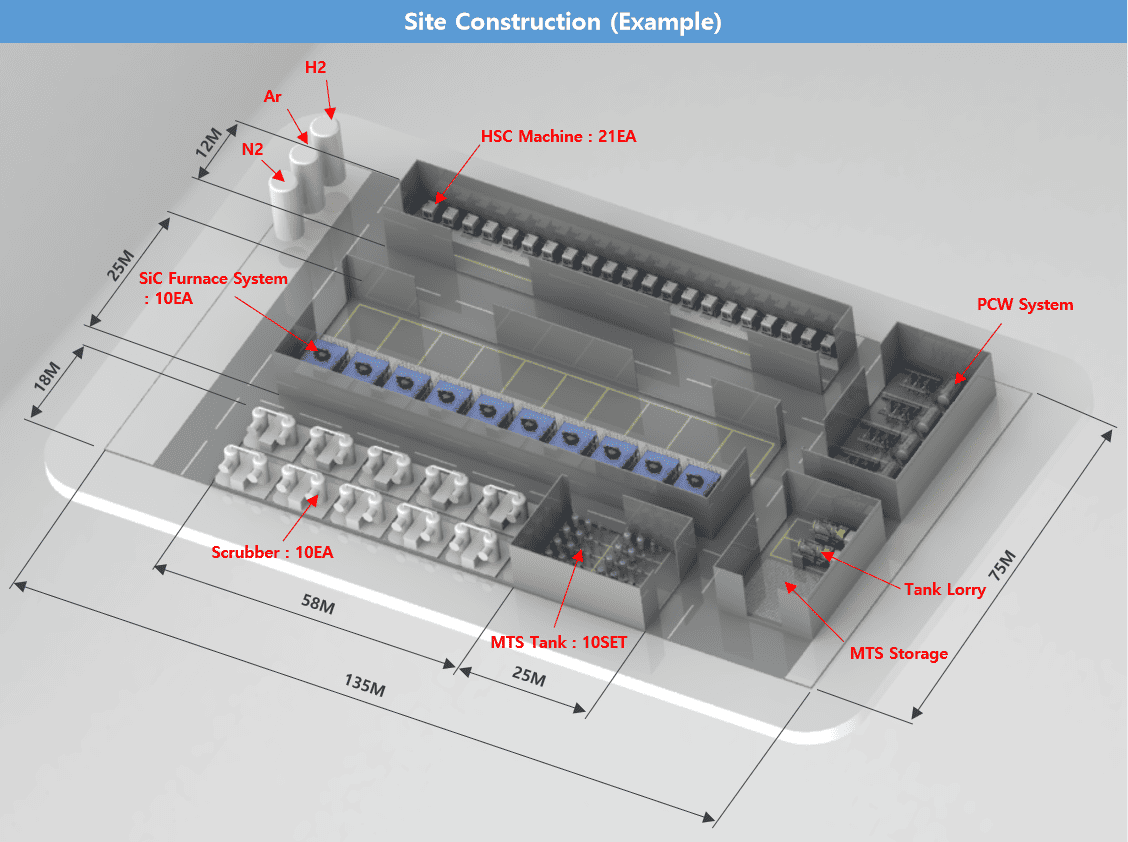

1. Konfigurácia kľúčového vybavenia

Výrobná linka svetovej triedy sa spolieha na sofistikovanú infraštruktúru:

• SiC pecné systémy (10 jednotiek): Masívne jednotky (7,9 m x 6,6 m x 9,7 m) umožňujúce synchronizované operácie na viacerých staniciach.
• Dodávka plynu: 10 sád nádrží MTS a prepravných plošín zaisťuje stabilitu prietoku s vysokou čistotou.
• Podporné systémy: Vrátane 10 čističiek pre environmentálnu bezpečnosť, chladiacich systémov PCW a 21 jednotiek HSC (High-Speed ​​Machining).

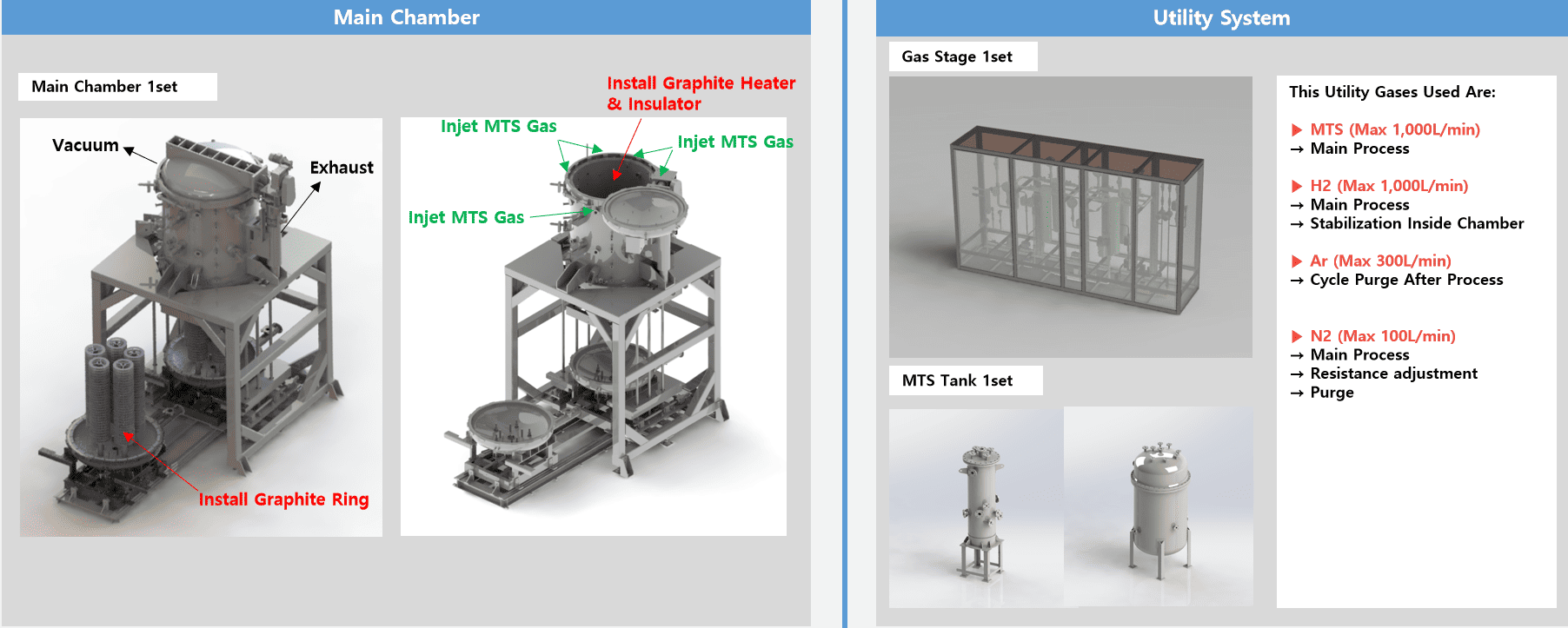

2. Funkcie jadrového plynového systému

• MTS (Max 1000 l/min): Primárny zdroj depozície poskytujúci atómy Si a C.
• Vodík (H₂, Max 1000 l/min): Stabilizuje atmosféru pece a podporuje reakciu
• Argón (Ar, Max 300 l/min): Používa sa na čistenie a preplachovanie po procese.
• Dusík (N₂, Max 100 l/min): Používa sa na nastavenie odporu a preplachovanie systému.

Záver

Pevný zaostrovací krúžok CVD SiC sa môže javiť ako „spotrebný materiál“, ale v skutočnosti je to majstrovské dielo materiálovej vedy, vákuovej technológie a kontroly plynu. Od jeho grafitových počiatkov až po hotový komponent je každý krok dôkazom prísnych noriem potrebných na podporu pokročilých polovodičových uzlov.

Keďže procesné uzly sa neustále zmenšujú, dopyt po vysokovýkonných komponentoch SiC bude len rásť. Vyspelý, systematický výrobný prístup je to, čo zaisťuje stabilitu v leptacej komore a spoľahlivosť pre ďalšiu generáciu čipov.
