Riešenie dutého zdvíhacieho kolíka VETEK-AMAT: Vysoko čistý grafitový substrát s CVD SiC povlakom

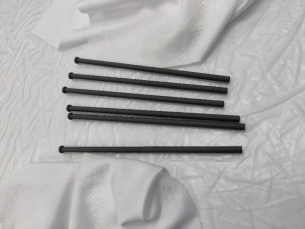

Obrázok 1: Fyzický produkt AMAT 0200-03201 Hollow Lift Pin (pre 300 mm silikónové epitaxné systémy)

V procesoch prenosu polovodičových doštičiek dutý zdvíhací kolík (Wafer Lift Pin) preberá kritické úlohy podpory a prenosu doštičiek. Vo vysokoteplotných procesných prostrediach, ako je MOCVD a epitaxný rast, musia zdvíhacie kolíky súčasne spĺňať viaceré požiadavky vrátane vysokej čistoty, odolnosti proti korózii, odolnosti proti tepelným šokom a nízkej kontaminácii časticami.

V súčasnosti hlavné zdvíhacie kolíky na trhu používajú grafitový substrát + CVD SiC povlakové riešenie. Technológia povrchovej úpravy veľkej väčšiny dodávateľov však dokáže pokryť len vonkajší povrch — pri dutých konštrukciách,vnútorná stena je skutočne „technická zem nikoho“.

I. Tri hlavné výzvy, ktorým čelí náter vnútornej steny

1. Nekontrolovaná uniformita depozície

Duté konštrukcie majú veľký pomer strán. Plyny CVD reaktantov sa snažia rovnomerne difundovať hlboko do vnútorného otvoru, čo spôsobuje, že hrúbka povlaku vnútornej steny klesá v gradiente od otvoru k hlbokému interiéru, pričom miestne oblasti dokonca vykazujú holé exponované oblasti.

2. Nedostatočná sila medzifázovej väzby

Zakrivený povrch vnútornej steny obmedzuje optimalizačný priestor parametrov depozičného procesu. Pevnosť spojenia medzi povlakom a grafitovým substrátom je ťažké dosiahnuť rovnakú úroveň ako vonkajší povrch a počas tepelného cyklovania môže ľahko dôjsť k mikrotrhlinám alebo dokonca k odlupovaniu.

3. Nekontrolovaná čistota vnútorného vývrtu

Ak porézna štruktúra grafitového substrátu nie je úplne utesnená povlakom, pri vysokých teplotách sa uvoľnia uhlíkové častice a kovové nečistoty. Akonáhle sa nečistoty uvoľnia, priamo spôsobujú farebné rozdiely a defekty častíc na povrchu plátku, čo výrazne znižuje výťažnosť výroby.

Využitím svojich hlbokých technických znalostí nahromadených v oblasti CVD povlakov VETEK úspešne prekonal výzvy rovnomerného nanášania a medzifázového spájania CVD SiC povlaku na vnútornej stene dutých konštrukcií – od optimalizácie poľa prúdenia plynu až po precíznu kontrolu poľa teploty nanášania, pričom vytvoril kompletné riešenie procesu nanášania povlaku na vnútornej stene, ktoré zaisťuje konzistentnú hrúbku povlaku od otvoru až po hĺbkové splnenie noriem čistého vnútra otvoru a vnútorného otvoru.

Tento článok poskytne hĺbkovú analýzu: technických ťažkostí povlaku vnútornej steny dutého zdvíhacieho kolíka, toho, ako rovnomernosť povlaku vnútornej steny ovplyvňuje výťažok plátku, a kľúčových kontrolných uzlov od návrhu procesu po kontrolu kvality a dodávku.

II. Čo je dutý zdvíhací kolík AMAT?

Dutý zdvíhací kolík AMAT je precízny komponent na manipuláciu s plátkami používaný vo vnútri polovodičového technologického zariadenia. Jeho primárnou funkciou je zdvíhanie a umiestňovanie plátkov počas nakladania, vykladania a procesných sekvencií.

Na rozdiel od bežných pevných zdvíhacích kolíkov má dutý dizajn vnútornú dutinu. Táto štruktúra znižuje celkový objem materiálu a tepelnú hmotnosť pri zachovaní požadovanej mechanickej geometrie. Pre polovodičové aplikácie je však výroba dutých zdvíhacích kolíkov oveľa náročnejšia ako obrábanie konvenčných pevných komponentov. Presnosť rozmerov vnútorného aj vonkajšieho povrchu musí byť prísne kontrolovaná a sústrednosť medzi vnútornou a vonkajšou geometriou je obzvlášť dôležitá. Pre konečný výkon zdvíhacieho čapu sú preto nevyhnutné ako výber materiálu, tak procesy poťahovania.

Pre epitaxné systémy AMAT poskytuje VETEK Semiconductor prispôsobené riešenia dutých zdvíhacích kolíkov AMAT založené na vysoko čistých grafitových substrátoch a hustých CVD povlakoch z karbidu kremíka (SiC). Dutá štruktúra pomáha znižovať zbytočnú hmotu materiálu pri zachovaní mechanickej štruktúry potrebnej na zdvíhanie plátku; CVD povlak z karbidu kremíka poskytuje vysokú čistotu, chemickú odolnosť a stabilitu pri vysokých teplotách. Zdvíhací kolík VETEK AMAT 0200-03201 je špeciálne navrhnutý pre 300 mm silikónové epitaxné aplikácie a môže byť vyrobený podľa zákazníckych výkresov, rozmerov a procesných požiadaviek.

III. Štruktúra dutého zdvíhacieho kolíka AMAT spoločnosti VETEK

VETEK sa v súčasnosti zameriava na vysoko čistý grafit + CVD povlak z karbidu kremíka pre duté zdvíhacie čapy AMAT. Základný stavebný proces je:

Vysoko čistý grafitový substrát → Presné CNC obrábanie → CVD povlak z karbidu kremíka → Presná kontrola

Grafitový substrát poskytuje konštrukčný základ a je vhodný na presné obrábanie tenkostenných a dutých geometrií. VETEK zvyčajne používa dovážané grafitové materiály polovodičovej kvality, vrátane materiálov od SGL Carbon a Toyo Tanso, v závislosti od požiadaviek zákazníka. Na grafitový povrch sa potom nanesie hustý CVD povlak karbidu kremíka, aby sa vytvoril ochranný pracovný povrch polovodičovej kvality.

Prečo zvoliť grafit ako substrát?

Pre duté zdvíhacie kolíky musí materiál substrátu nájsť rovnováhu medzi obrobiteľnosťou, tepelným výkonom, mechanickou stabilitou a kompatibilitou procesu poťahovania. Vysoko čistý grafit je obzvlášť vhodný, pretože ponúka nasledujúce vlastnosti:

• Dobrá stabilita pri vysokých teplotách

• Nízka tepelná rozťažnosť

• Dobrá tepelná vodivosť

• Relatívne nízka hustota

• Vynikajúca opracovateľnosť pre zložité geometrie

• Kompatibilita s procesom CVD povlaku z karbidu kremíka

Použitie grafitu tiež umožňuje vyrábať zložité duté a tenkostenné konštrukcie s vysokou presnosťou. VETEK disponuje precíznymi CNC obrábacími schopnosťami pre polovodičové grafitové a karbidové komponenty s procesmi obrábania optimalizovanými pre kontrolu rozmerov a kvalitu povrchu.

IV. CVD povlak z karbidu kremíka: kritická ochranná vrstva

CVD povlak z karbidu kremíka je jednou z najdôležitejších vlastností dutých zdvíhacích kolíkov VETEK AMAT. Tento povlak vytvára na grafitovom substráte hustý povrch karbidu kremíka, ktorý pomáha chrániť základný grafit pred procesným prostredím.

Štandardná hrúbka CVD povlaku z karbidu kremíka pre takéto komponenty VETEK je približne100±20 μm. Čistota povlaku je približne6N / 99,99995 %.

Širšie technické možnosti CVD karbidu kremíka VETEK zahŕňajú vysoko čisté povlaky, riadenú hrúbku povlaku a rovnomernosť hrúbky medzi jednotlivými šaržami. Technické údaje naznačujú, že čistota povlaku CVD z karbidu kremíka je na úrovni 6N–7N. Pre špecifické projekty zdvíhacích kolíkov AMAT je možné špecifikácie povlaku upraviť podľa výkresov zákazníka a požiadaviek procesu.

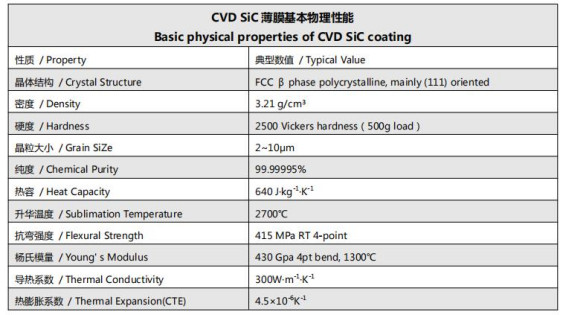

Obrázok 2: Základné fyzikálne vlastnosti CVD SiC povlaku

Prečo je náter vnútornej steny dôležitý?

Jedným z technicky najnáročnejších aspektov dutých zdvíhacích kolíkov AMAT nie je len potiahnutie vonkajšieho povrchu, ale dosiahnutie stabilného a rovnomerného potiahnutia na vnútornej stene dutej konštrukcie.

Vnútorný povrch je počas procesu CVD povlaku ťažko prístupný. V porovnaní s vonkajším povrchom predstavuje vnútorná geometria ďalšie problémy v prúdení plynu, rovnomernosti nanášania, kontrole hrúbky povlaku a konzistencii procesu. Preto sa kvalita náteru vnútorných stien môže stať dôležitým rozlišovacím faktorom medzi dodávateľmi.

VETEK má skúsenosti s CVD povlakovaním karbidu kremíka dutých štruktúr a kladie osobitný dôraz na vnútorný povrch. Dobre kontrolovaný povlak vnútornej steny pomáha udržiavať ochrannú vrstvu karbidu kremíka v celej dutej štruktúre, namiesto toho, aby nechával vnútorný grafit vystavený procesnému prostrediu. Toto je obzvlášť dôležité, keď zdvíhací kolík pracuje vo vysokoteplotných a chemicky agresívnych procesných komorách polovodičov.

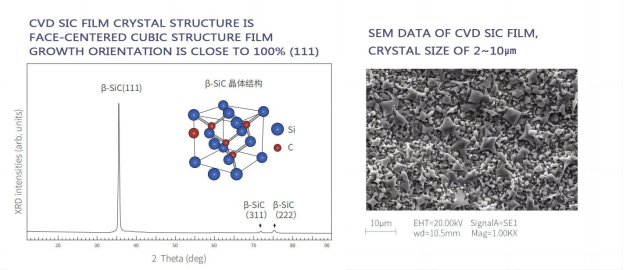

Obrázok 3: Mikroskopická kryštálová štruktúra CVD povlaku karbidu kremíka

V. Kľúčové výhody dutých zdvíhacích kolíkov VETEK AMAT

Systém materiálov s vysokou čistotou:Kombinácia vysoko čistého grafitu a vysoko čistého karbidu kremíka CVD je navrhnutá pre polovodičové prostredia, kde je kritická kontrola kontaminácie. V závislosti od zvolenej špecifikácie je čistota CVD povlaku karbidu kremíka 6N.

Štandardný 100±20 μm povlak z karbidu kremíka:Štandardná hrúbka povlaku spoločnosti VETEK je približne 100±20 μm, čo poskytuje praktickú hrúbku povlaku pre komponenty polovodičového procesu, pričom je k dispozícii prispôsobenie podľa požiadaviek zákazníka.

Vynikajúca schopnosť náteru vnútornej steny:V prípade dutých komponentov je náter vnútornej steny jednou z náročnejších častí výrobného procesu. VETEK vyvinul procesy nanášania, ktoré umožňujú dosiahnuť vysokokvalitné pokrytie na vnútornej stene dutých zdvíhacích kolíkov, od simulácie poľa prúdenia plynu po riadenie teplotného poľa, čím sa zabezpečí konzistentná hrúbka náteru a pevné spojenie.

Stabilita pri vysokej teplote:Grafitový substrát aj CVD povlak z karbidu kremíka sú vhodné pre prostredie s vysokoteplotným polovodičovým procesom. CVD vrstva karbidu kremíka poskytuje dodatočnú ochranu proti chemickému napadnutiu a degradácii povrchu. Údaje CVD filmu z karbidu kremíka VETEK uvádzajú vysokú tepelnú vodivosť, nízku tepelnú rozťažnosť a teplotu sublimácie približne 2700 °C, čo naznačuje, že materiál je vhodný pre náročné vysokoteplotné aplikácie.

Chemická odolnosť a odolnosť proti korózii:Hustý povrch CVD karbidu kremíka ponúka lepšiu odolnosť proti korózii ako holý grafit a dokáže odolať agresívnym procesným plynom a chemickým čistiacim prostrediam. To pomáha znižovať degradáciu substrátu a udržuje stabilnejší povrch komponentu počas opakovaných procesných cyklov.

Presné obrábanie a prispôsobenie:Duté zdvíhacie kolíky vyžadujú presné ovládanie vonkajšieho priemeru, vnútorného priemeru, hrúbky steny, dĺžky a sústrednosti. VETEK kombinuje presné CNC obrábanie s procesmi CVD povlakovania na výrobu zložitých polovodičových komponentov podľa výkresov zákazníkov. Zdvíhacie kolíky môžu byť vyrobené podľa:

• Zákaznícke výkresy

• Ukážkové komponenty

• Rozmerové špecifikácie

• Požadovaná hrúbka náteru

• Požadovaná trieda grafitu

• Špecifické požiadavky na proces

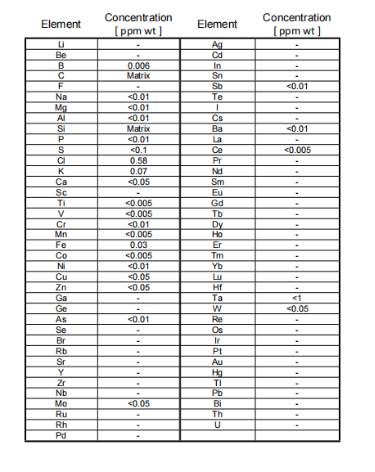

Obrázok 4: Správa o teste čistoty GDMS CVD povlaku karbidu kremíka

VI. Typické aplikácie

Silikónová epitaxia:Zdvíhacie kolíky sa používajú na zdvíhanie plátku, polohovanie a prenášanie v rámci epitaxného zariadenia. Existujúci produkt VETEK AMAT 0200-03201 je špeciálne umiestnený pre 300 mm silikónové epitaxné aplikácie.

Systémy manipulácie s plátkami:Zdvíhacie kolíky môžu slúžiť ako presné komponenty na manipuláciu s plátkami pre aplikácie vyžadujúce stabilitu pri vysokej teplote, rozmerovú presnosť a kontrolu kontaminácie. Zdvíhacie kolíky s dutým rúrkovým telom môžu účinne minimalizovať lokálne tepelné straty, čím sa redukujú stopy po kolíkoch, ktoré sa bežne vyskytujú na zadnej strane plátku pri vysokoteplotných procesoch (ako je epitaxný rast alebo žíhanie). Vytvorenie dutej dutiny vo vnútri tela zdvíhacieho kolíka znižuje tepelnú hmotnosť a zlepšuje rovnomernosť teploty plátku.

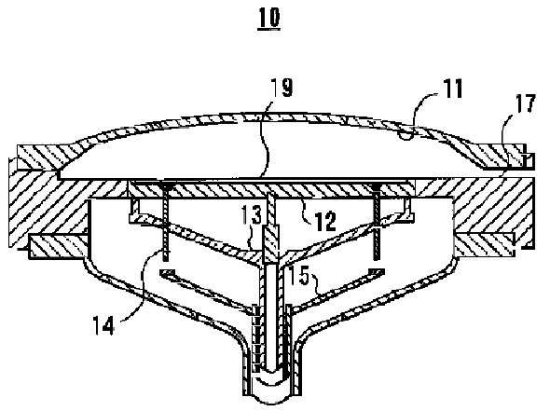

Obrázok 5: Schéma princípu, podľa ktorého duté zdvíhacie kolíky znižujú tepelnú hmotnosť a zlepšujú rovnomernosť teploty plátku

Zariadenie na spracovanie polovodičov:Na základe zákazníckych výkresov a vzoriek je možné vyvinúť podobné súčiastky z grafitu a karbidu kremíka CVD pre iné platformy polovodičových zariadení. Portfólio polovodičových produktov spoločnosti VETEK zahŕňa epitaxiu kremíka, epitaxiu karbidu kremíka, MOCVD, RTP/RTA, leptanie a ďalšie polovodičové procesy.



VII. Výrobný proces: Kľúčové kontrolné uzly od návrhu procesu po kontrolu kvality a dodávku

Výroba dutých zdvíhacích kolíkov AMAT zahŕňa viacero kritických krokov, z ktorých každý priamo ovplyvňuje spoľahlivosť konečného produktu a výťažok plátku:

1. Výber grafitového materiálu— Vyberte vhodnú triedu grafitu s vysokou čistotou (SGL Carbon alebo Toyo Tanso atď.) podľa požiadaviek zákazníka na rozmery, tepelný výkon a čistotu.

2. Presné CNC obrábanie— Opracovanie grafitového polotovaru do požadovanej dutej geometrie. Zvláštna pozornosť sa venuje vnútornému priemeru, vonkajšiemu priemeru, hrúbke steny, dĺžke a sústrednosti.

3. Príprava povrchu— Opracovaná grafitová zložka sa pred CVD povlakom čistí a pripravuje povrch.

4. CVD povlak z karbidu kremíka— Naneste hustú vrstvu karbidu kremíka CVD na grafitový substrát. Štandardná hrúbka povlaku je približne 100±20 μm, s čistotou povlaku 6N podľa zvolenej špecifikácie.

5. Vnútorný povrchový náter (kritický technický krok)— V prípade dutých zdvíhacích kolíkov je vnútorná stena starostlivo spracovaná, aby sa dosiahlo stabilné pokrytie povlakom z karbidu kremíka. Prostredníctvom optimalizácie simulácie poľa prúdenia plynu a presného riadenia teplotného poľa depozície je zaistená konzistentná hrúbka povlaku od otvoru až po hlbokú vnútornú časť otvoru, pevné spojenie a čistota vnútorného otvoru spĺňajúce normy.

6. Inšpekcia — Hotové komponenty sa pred odoslaním podrobia kontrole rozmerovej presnosti, stavu náteru a iných požiadaviek špecifikovaných zákazníkom.

Výrobné možnosti spoločnosti VETEK pokrývajú čistenie, CNC obrábanie, CVD povlakovanie a kontrolu, čím poskytuje integrovaný výrobný reťazec pre polovodičové komponenty na báze uhlíka.

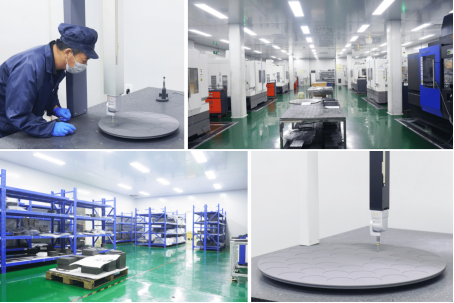

Obrázok 6: Výroba polovodičových materiálov VETEK a základ pre presné obrábanie

VIII. Dodacia lehota vzorky

Typická dodacia lehota pre prispôsobené vzorky dutého zdvíhacieho kolíka AMAT je približne 20 dní. Skutočná dodacia lehota sa môže líšiť v závislosti od zložitosti výkresu, výberu materiálu, požiadaviek na povrchovú úpravu, množstva a požiadaviek na kontrolu. Pri opakovaných objednávkach alebo už kvalifikovaných produktoch je možné samostatne dohodnúť výrobné plány podľa predpovedí zákazníkov a požadovaných termínov dodania.

Obrázok 7: Balenie produktu s dutým zdvíhacím kolíkom VETEK AMAT



IX. Prečo si vybrať duté zdvíhacie kolíky AMAT od spoločnosti VETEK?

VETEK integruje obstarávanie grafitového materiálu, presné obrábanie, CVD povlak z karbidu kremíka a výrobu polovodičových komponentov do integrovaného výrobného procesu. Medzi kľúčové schopnosti patrí:

• Vysoko čistý grafitový substrát (SGL Carbon / Toyo Tanso atď.)

• CVD povlak z karbidu kremíka čistota 6N

• Štandardná hrúbka náteru 100±20 μm

• Obrábanie dutých konštrukcií

• Vnútorná stena CVD povlaku z karbidu kremíka (možnosť diferenciácie jadra)

• Presné CNC obrábanie

• Riešenia zdvíhacích kolíkov kompatibilných s AMAT

• Dodacia lehota vzorky je približne 20 dní

VETEK pokrýva kompletný technický reťazec vývoja CVD zariadení, CVD procesov, CNC presného obrábania a čistenia, podporovaný špecializovanými R&D centrami a zariadeniami na výrobu polovodičových materiálov.

X. Často kladené otázky (FAQ)

Q1: Aká je štandardná hrúbka povlaku CVD karbidu kremíka dutých zdvíhacích kolíkov VETEK AMAT?

Štandardná hrúbka povlaku je približne 100±20 μm. Špecifickú hrúbku je možné upraviť podľa výkresov zákazníka a požiadaviek procesu.

Q2: Akú úroveň čistoty môže dosiahnuť povlak z karbidu kremíka CVD?

V závislosti od zvolenej špecifikácie je čistota povlaku približne 6N (99,99995 %). CVD platforma karbidu kremíka VETEK bežne funguje na úrovni 6N–7N.

Q3: Prečo je náter vnútornej steny kritický pre duté zdvíhacie kolíky?

Vnútornú geometriu je ťažké natrieť rovnomerne. Vysokokvalitné pokrytie vnútornej steny karbidom kremíka zabraňuje tomu, aby bol grafitový substrát vystavený vysokoteplotným, chemicky aktívnym procesným prostrediam a je kľúčovým rozlišovacím faktorom pre dlhodobú spoľahlivosť. Rovnomernosť povlaku vnútornej steny priamo súvisí s čistotou vnútorného otvoru a výťažnosťou plátku.

Q4: Môže VETEK vyrábať podľa mojich OEM výkresov alebo vzoriek?

áno. VETEK môže vyrábať podľa zákazníckych výkresov, čísel dielov OEM (ako AMAT 0200-03201), vzoriek komponentov, rozmerových špecifikácií, požadovanej triedy grafitu a požiadaviek na povrchovú úpravu.

Q5: Aký je typický čas dodania vzorky?

Typická doba dodania vzorky je približne 20 dní. Skutočná dodávka závisí od zložitosti výkresu, výberu materiálu, požiadaviek na povrchovú úpravu, množstva a potreby kontroly.

XI. Zhrnutie

Hoci je dutý zdvíhací kolík AMAT relatívne malý polovodičový komponent, jeho výrobné požiadavky nie sú ani zďaleka jednoduché. Tenkostenná geometria, prísne požiadavky na sústrednosť, vysokoteplotná prevádzka, kontrola kontaminácie a kombinácia vnútorného povrchového povlaku z neho robia špecializovaný komponent polovodičového procesu.

Súčasné riešenie spoločnosti VETEK využíva vysoko čistý grafit s CVD povlakom z karbidu kremíka, ktorý kombinuje opracovateľnosť a tepelné vlastnosti grafitu s vysokou čistotou, chemickou odolnosťou a stabilitou CVD karbidu kremíka pri vysokej teplote. So štandardnou hrúbkou povlaku 100 ± 20 μm, čistotou až 6N, možnosťami grafitových materiálov SGL a Toyo Tanso a schopnosti povlakovania vnútorných stien môže VETEK poskytnúť prispôsobené riešenia dutých zdvíhacích kolíkov AMAT pre manipuláciu s polovodičovými plátkami a aplikácie silikónovej epitaxie.

Pre zákazníkov, ktorí hľadajú alternatívnych dodávateľovAMAT 0200-03201 zdvíhacie kolíky dutých plátkov,aleboostatné grafitové polovodičové súčiastky potiahnuté karbidom kremíka,VETEK dokáže vyhodnotiť výkresy alebo vzorky a poskytnúť výrobné riešenia na mieru.
