Hlavný záver:Výber správneho CVD SiC, povlaku TaC alebo pevného SiC priamo určuje úrovne častíc a životnosť komponentov na epitaxných/leptacích linkách. Tento článok poskytuje jasné hranice výberu podľa teploty, atmosféry a procesu v súlade s hlavnými riešeniami výmeny zariadení a kľúčovými metrikami, ktoré vám pomôžu robiť rýchle rozhodnutia a znížiť riziko.

V procesoch GaN MOCVD môžu susceptory potiahnuté SiC na báze grafitu typicky pracovať stabilne stovky hodín pri 1100 °C v atmosfére NH3/H2; avšak v dôsledku nerovnomernosti tepelného poľa môžu rozdiely v životnosti povlaku medzi okrajovými a stredovými oblasťami presiahnuť 50 %. V procesoch rastu kryštálov SiC PVT, keď teplota prekročí 1600 °C, povlak SiC začne sublimovať a rozkladať sa, čo si vyžaduje prechod na poťahovanie TaC alebo tuhé roztoky SiC. Dôsledky výberu nesprávneho materiálu komponentu – v najlepšom prípade výmena spotrebného materiálu každé 2–3 mesiace; v najhoršom prípade šrot z celej pece plátkov v dôsledku kontaminácie časticami. Tento článok je napísaný technickým tímom VeTek Semiconductor (pod vedením Dr. Xiao) s cieľom vytvoriť systematický rozhodovací rámec „model zariadenia → podmienky procesu → výber komponentov → očakávaná životnosť“ pre inžinierov epitaxie/leptania/PVT, ktorý vám pomôže rýchlo spárovať materiály, kontrolovať častice a hodnotiť dodávateľov.

1. Ako vybrať povlak SiC, povlak TaC alebo pevný SiC na základe podmienok procesu?

Hlavný záver:Rozhodnite sa podľa troch rozmerov „teplota → atmosféra → typ procesu“: uprednostnite povlak CVD SiC pri ≤1600°C; vyberte TaC pre >2000°C alebo silne korozívne atmosféry; uprednostnite Solid SiC pre scenáre leptania a ultravysokej čistoty.

Pri výbere skutočnej výrobnej linky sa inžinieri najčastejšie pýtajú: „Ktorý náter by som mal použiť pre moje zariadenie Aixtron/Veeco s epitaxou GaN alebo SiC, pri akej teplote a v akej atmosfére? Odpoveď nie je zložitá, ale tri dimenzie je potrebné prepojiť.

Teplotné okno je prvým prahom

CVD SiC povlak môže stále udržiavať štrukturálnu integritu pod približne 2 000 - 2 100 ° C. Za týmto rozsahom dochádza k nekongruentnému vyparovaniu (preferenčné prchanie kremíka), čo vedie k zdrsneniu povrchu a zvýšeniu množstva častíc. TaC povlak má bod topenia až 3880 °C a dokáže udržať extrémne nízky tlak pár aj v prostredí rastu kryštálov PVT nad 2400 °C. Pevný SiC nemá žiadne problémy s rozhraním povlak-substrát a je vhodný na leptanie komponentov komôr vystavených opakovanému tepelnému šoku.

Atmosféra a korózia určujú chemickú stabilitu povlaku

V prostrediach obsahujúcich NH3, H2 alebo plyny na báze chlóru funguje povlak SiC dobre, ale rýchlosť korózie SiC vodíkom pri vysokej teplote je výrazne vyššia ako rýchlosť korózie TaC. Experimentálne údaje ukazujú, že rýchlosť korózie TaC vo vysokoteplotnom amoniaku je asi 1/6 rýchlosti SiC a vo vodíku môže byť dokonca až 1/10. Preto štandardné podmienky pre epitaxiu SiC alebo GaN MOCVD väčšinou používajú povlak SiC, zatiaľ čo scenáre s vysokou koróziou alebo ultravysokou teplotou musia prejsť na TaC.

Zhoda typu procesu a funkcie komponentu

• GaN MOCVD / Si epitaxia: Uprednostňujte vysoko čistý grafit + CVD SiC potiahnutý susceptor, predhrievací krúžok

• Rast kryštálov SiC PVT: Dôrazne odporúčame povlak TaC pre grafitové komponenty horúcej zóny

• Plazmové leptanie (Focus Ring, atď.): Možné sú pevné SiC alebo SiC potiahnuté grafity, v závislosti od požiadaviek na častice a ceny

• Kritické časti komory extrémne citlivé na častice: Uprednostňujte pevný SiC bez rozhrania povlaku

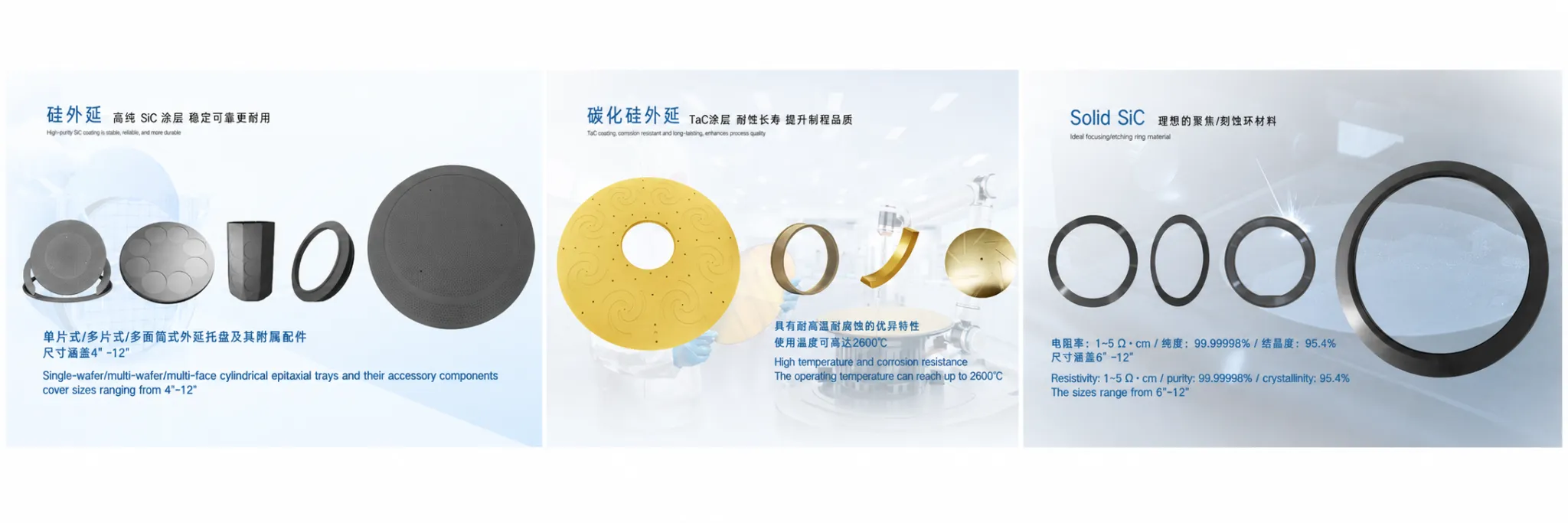

Obrázok 1 – Ukážka hlavného produktu VeTek

2. Kompatibilita grafitových susceptorov Aixtron/Veeco a vlastné náhradné riešenia

Hlavný záver:VeTek podporuje prispôsobenie 1:1 na základe zákazníckych výkresov alebo originálnych náhradných dielov, pokrývajúcich hlavné platformy ako Aixtron G10, Veeco K465i, ASM Epsilon atď. Štandardné produkty môžu byť odoslané rýchlo; zákazkové diely zvyčajne trvajú 3 až 6 týždňov.

To, o čo sa mnohí inžinieri najviac obávajú, nie je „či sa to dá vyrobiť“, ale „či to môže byť také stabilné ako originálne diely, s kontrolovateľným dodacím časom a dostupnými kompletnými kontrolnými správami“. Jednou zo základných schopností VeTek je úplné prispôsobenie podľa výkresov pri zachovaní kompatibility s hlavnými značkami zariadení.

Stručný prehľad kompatibility hlavných zariadení

Nasledujúcu tabuľku možno použiť priamo na interné technické preskúmanie alebo vyhodnotenie obstarávania:

V skutočných projektoch často od zákazníkov dostávame originálne náhradné diely alebo výkresy CMM. Technický tím po potvrdení zhody tepelného poľa a rozmerových tolerancií poskytne odporúčania týkajúce sa čistoty substrátu, hrúbky povlaku a drsnosti povrchu a dodá vzorky na overenie zákazníka na nástroji.

3. Kľúčové metriky pre rovnomernosť hrúbky povlaku CVD SiC a kontrolu častíc

Hlavný záver:Rovnomernosť hrúbky riadená v rozmedzí ± 5 %, hustota blízka teoretickej hodnote a regulovateľná drsnosť povrchu sú jadrom na potlačenie uvoľňovania prášku a kontaminácie časticami. Cieľová čistota je pod 5 ppm, pričom kritické kovové nečistoty sa sledujú pomocou GDMS/ICP-OES.

Problémy s časticami sú takmer nočnou morou každého inžiniera epitaxie. Akonáhle má povlak lokálne tenké miesta, póry alebo mikrotrhlinky, prášok sa pri opakovanom tepelnom cyklovaní a pôsobení korozívneho plynu odlupuje, čo priamo zvyšuje hustotu defektov plátku.

Hrúbka a rovnomernosť

Typická hrúbka CVD SiC povlaku je 100–200 μm. Prostredníctvom procesných parametrov a riadenia prietokového poľa VeTek stabilizuje rovnomernosť hrúbky v rozmedzí ±5 %. Po viac ako 1000 cykloch tepelného šoku (izbová teplota ↔ 1100°C) povlak nevykazuje žiadnu delamináciu a môže spĺňať prísne požiadavky GaN MOCVD na defekty častíc ≤0,1/cm².

Čistota a kontrola

Celková čistota povlaku a komponentov môže byť nižšia ako 5 ppm, pričom niektoré produkty dosahujú 99,99995 %. Na analýzu stopových kovov používame ICP-OES a GDMS, aby sme zabezpečili, že kritické nečistoty, ako je Fe a Ni, zostanú na kontrolovateľných úrovniach, čím sa zabráni interferencii s dopingom epitaxnej vrstvy alebo koncentráciou nosiča.

Hustota a stav povrchu

β-SiC polykryštalická vrstva vytvorená procesom CVD má hustotu blízku teoretickej hodnote (cca 3,21 g/cm³) s extrémne nízkou pórovitosťou. Drsnosť povrchu (Ra) môže byť upravená podľa požiadaviek procesu zákazníka, čím sa zabezpečí dostatočné mechanické vzájomné spojenie a zároveň sa zabráni tomu, aby sa stal zdrojom tvorby častíc.

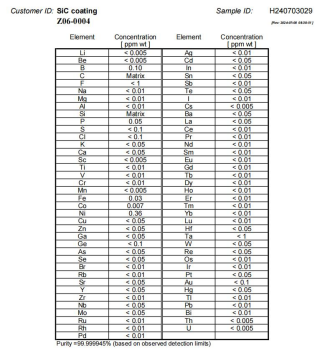

Obrázok 2 – Inšpekčná správa GDMS pre povlak CVD SiC

4. Prípadová štúdia: Riešenie žltnutia hrán na zlepšenie výťažku náteru z 50 % na 90 %

Hlavný záver:Presným riadením počiatočnej rýchlosti nanášania a prietokového poľa, aby sa eliminoval mikro-stres, VeTek zlepšil výťažnosť povlaku zákazníckeho MOCVD grafitového susceptora z približne 50 % na 90 % a výrazne predĺžil životnosť.

Toto je skutočný príbeh, ktorý sa stal na výrobnej linke. Zákazník hlásil žltnutie hrán a tendenciu odlupovať sa na niektorých grafitových susceptoroch, čo spôsobilo, že celkový výťažok povlaku šarže sa po dlhú dobu pohyboval okolo 50 %, s vysokými nákladmi na údržbu linky a rizikom plátku.

Po zásahu technického tímu pod vedením Dr. Xiao sa zamerali na dva smery: po prvé, rýchlosť nanášania v počiatočnom štádiu bola príliš vysoká, čo spôsobilo akumuláciu vnútorného napätia v povlaku; po druhé, rozdiely v poli prúdenia medzi okrajovými a stredovými oblasťami viedli k lokálnej nadmernej alebo nedostatočnej hrúbke. Optimalizáciou pomeru MTS/H₂, teplotného profilu depozície a dizajnu poľa prietoku upínadla sa účinne uvoľnilo mikronapätie. V konečnom dôsledku sa výťažnosť náteru tejto šarže a následnej výroby ustálila nad 90 %, výmenný cyklus zákazníka sa výrazne predĺžil a počet reklamácií častíc výrazne klesol.

Tento prípad demonštruje: „schopnosť natierať sa“ je len východiskovým bodom; „Stabilný povlak, dlhotrvajúci a kontrolujúci častice“ je skutočná hodnota, o ktorú sa inžinieri zaujímajú. Údaje hovoria hlasnejšie ako akákoľvek propagácia.

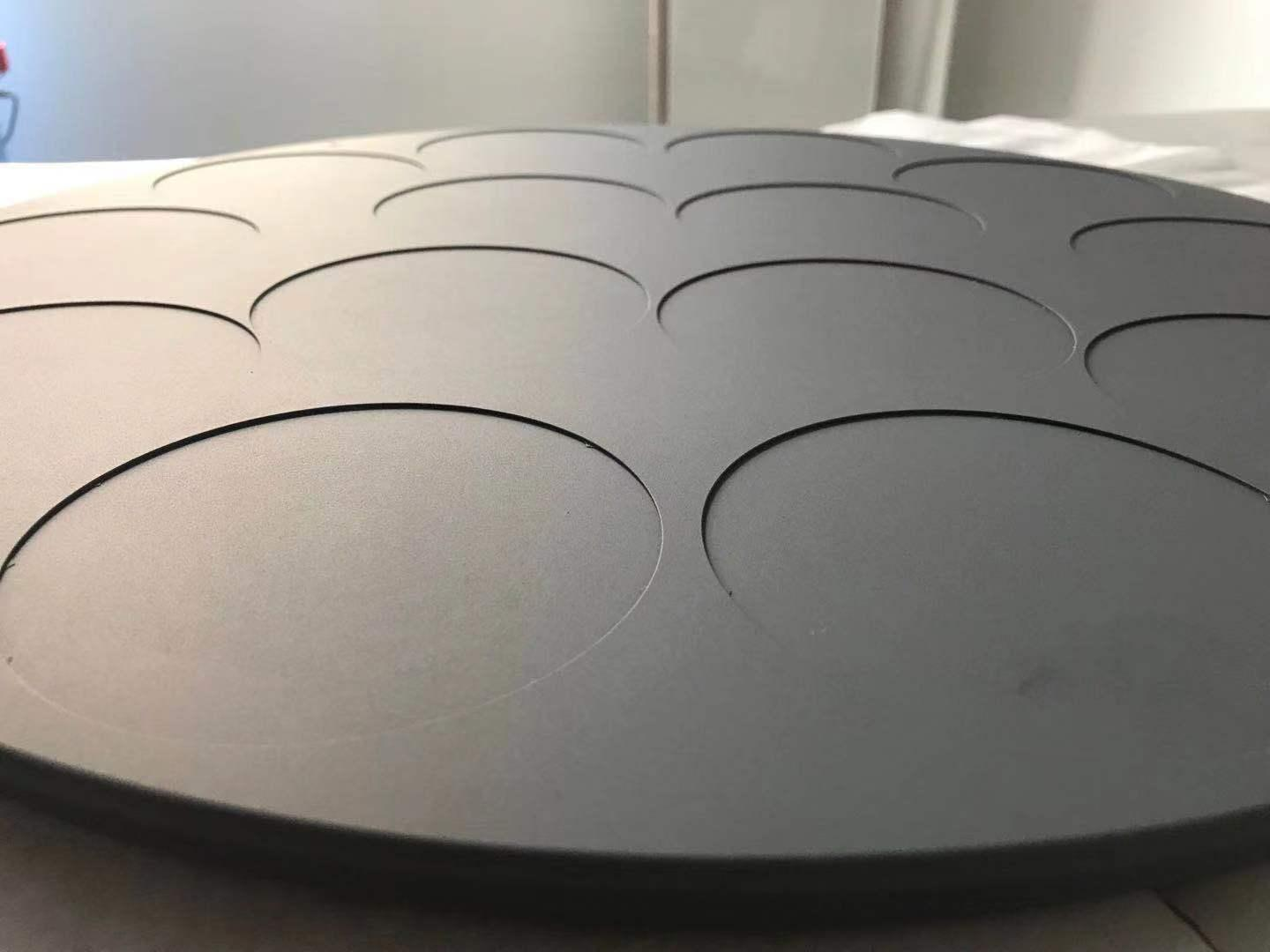

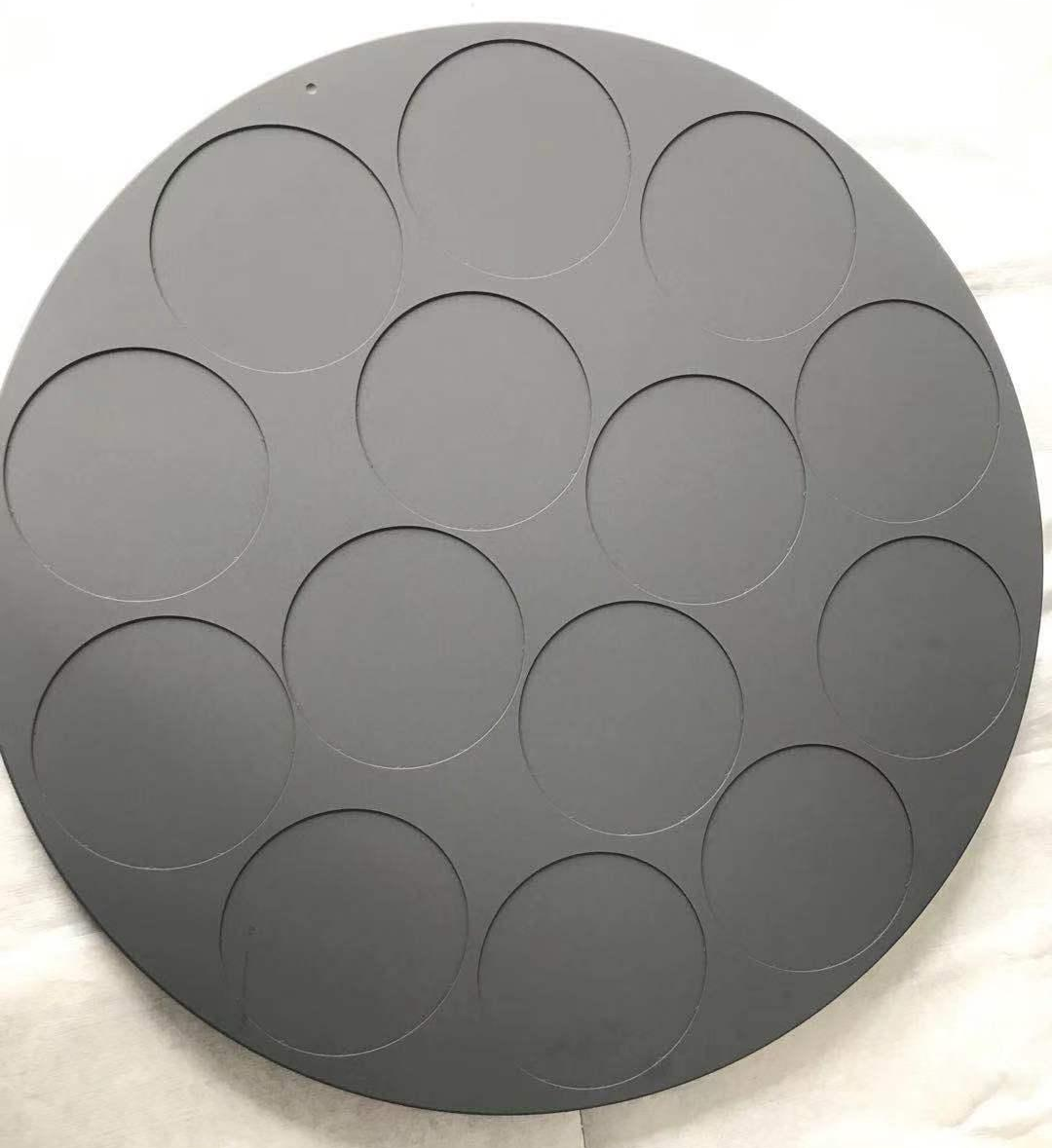

Obrázok 3 – Vysoko čistý CVD grafitový susceptor potiahnutý karbidom kremíka s jednotnou farbou povrchu a bez defektov

5. Rozdiely medzi pevnými SiC a potiahnutými grafitovými časťami a použiteľné scenáre

Hlavný záver:Potiahnuté grafitové časti majú nižšiu cenu a rýchlejšiu tepelnú odozvu, vhodné pre väčšinu epitaxných susceptorov; Pevný SiC nemá žiadne riziko rozhrania a má silnejšiu plazmovú odolnosť, vhodný pre leptané komponenty s vysokými požiadavkami a scenáre s mimoriadne dlhou životnosťou.

Mnoho výberových stretnutí zápasí s otázkou: mali by sme použiť potiahnutý grafit alebo prejsť priamo na Solid SiC? Tieto dva nie sú len o tom, „čo je lepšie“, ale ide o kompromis medzi scenárom aplikácie a celkovými nákladmi na vlastníctvo (TCO).

Výhody potiahnutých grafitových dielov:Vysoká tepelná vodivosť substrátu, rýchle zahriatie, regulovateľné náklady; povlak poskytuje chemickú bariéru a potlačenie častíc. Vhodné pre veľké epitaxné susceptory GaN/SiC vyžadujúce vysokú tepelnú rovnomernosť.

Výhody pevného SiC:Monolitický β-SiC bez rozhrania povlak-substrát, žiadne riziko delaminácie; čistota môže dosiahnuť 5N–7N, vynikajúca odolnosť proti erózii plazmou, vhodná pre kritické leptané diely, ako sú zaostrovacie prstence a sprchové hlavice, so životnosťou až 2000+ hodín.

6. Riadenie celého životného cyklu komponentov a hodnota čistenia a regenerácie

Hlavný záver:Od monitorovania inštalácie a varovania anomálií až po profesionálne čistenie a regeneráciu, vytvorenie riadenia s uzavretou slučkou môže výrazne znížiť celkové náklady na vlastníctvo a znížiť frekvenciu obstarávania nových dielov. VeTek poskytuje špeciálne čistiace služby pre Aixtron/Veeco a ďalšie zariadenia.

Mnoho závodov zaobchádza s natieranými dielmi ako so spotrebným materiálom „použite a zlikvidujte“. V skutočnosti po profesionálnom čistení a regenerácii môže byť značná časť komponentov obnovená na úroveň častíc a tepelný výkon blízky novým častiam, najmä susceptory a predhrievacie krúžky pre platformy Aixtron a Veeco.

Odporúča sa vytvoriť jednoduchý denník životného cyklu: zaznamenajte čas inštalácie, kumulatívne prevádzkové hodiny, stav povrchu po každom čistení a výsledky testu častíc. Rozhodnutie o výmene by sa malo spustiť len vtedy, keď povlak vykazuje zjavné žltnutie, lokálnu delamináciu alebo pretrvávajúce nadmerné množstvo častíc, ako predčasné zošrotovanie na základe pocitu.

Obrázok 4 – Čistenie súčiastok z grafitu CVD SiC povlak

7. Hodnotiace body dodávateľov a schopnosti služby VeTek

Hlavný záver:Zamerajte sa na systém ISO9001, kompletné inšpekčné správy (GDMS/ICP-OES), podporu vzoriek, spoľahlivosť a technickú komunikáciu v angličtine. VeTek má 24/7 podporu a skúsenosti so službami pre zákazníkov v zahraničí.

Pre medzinárodných zákazníkov alebo továrne s prísnymi požiadavkami na kvalifikáciu dodávateľov sú mimoriadne dôležité nasledujúce body:

• Systém kvality: ISO9001, proces kontrolovaný a sledovateľný.

• Schopnosť kontroly: Poskytnite kompletné správy o analýze materiálu pre náter a substrát.

• Vzorky a dodacia lehota: Podpora hodnotenia vzoriek; štandardné produkty sa dodávajú rýchlo, vlastné diely zvyčajne 3–6 týždňov, urgentné objednávky môžu byť urýchlené po dohode.

• Technická komunikácia: Predajné aj technické tímy môžu plynule komunikovať v angličtine, čím sa znižujú náklady na komunikáciu pre zahraničných zákazníkov.

• Reakcia po predaji: Poskytnite technickú podporu a pomoc pri analýze porúch, keď náter alebo komponenty vykazujú anomálie.

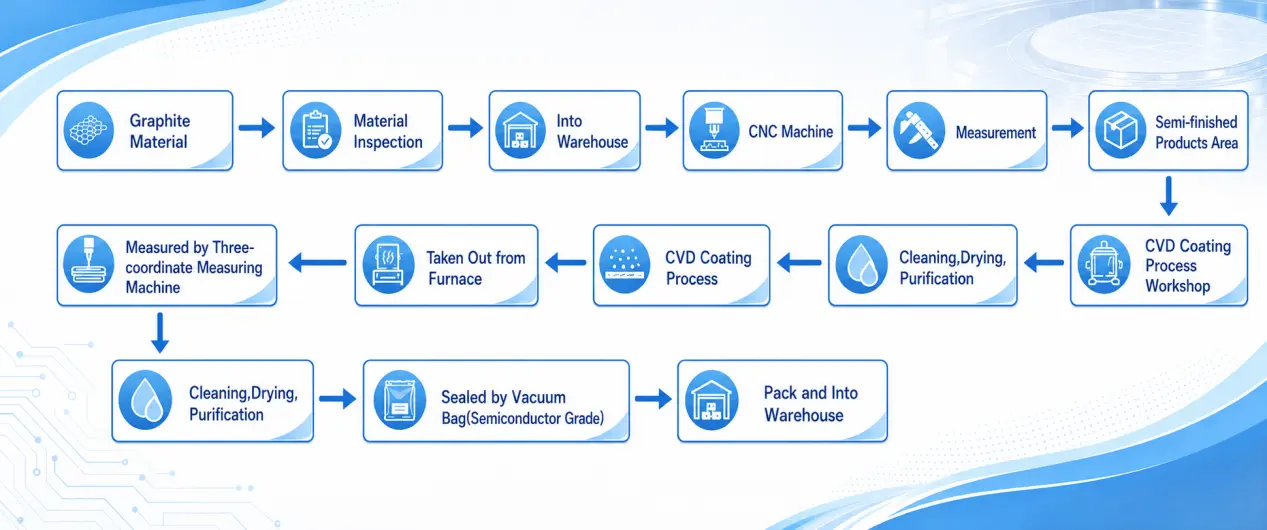

Obrázok 5 – Úplný proces objednávky produktu VeTek

8. Často kladené otázky

(1). Podporuje produkt úplné prispôsobenie na základe výkresov? Aké hlavné vybavenie sa môže zhodovať?

áno. Môže prispôsobiť susceptor, predhrievací krúžok, diverzný krúžok, polmesiac, zaostrovací krúžok atď., kompatibilný s platformami ako Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Ako je zaručená čistota? Na akej úrovni sú kovové nečistoty kontrolované?

Čistota povlaku a komponentov môže byť nižšia ako 5 ppm, niektoré dosahujú 99,99995 %. ICP-OES, GDMS a ďalšie zariadenia sa používajú na stopovú analýzu s kompletnými správami.

(3). Ako je to s rovnomernosťou hrúbky a životnosťou CVD SiC/TaC povlakov?

Rovnomernosť hrúbky je typicky riadená v rozmedzí ±5 %, hrúbka 100–200 μm. Pri vhodných procesných oknách môže životnosť GaN MOCVD susceptora dosiahnuť rozsah 500–1000 hodín; scenáre s extrémne vysokou teplotou vyžadujú prechod na TaC alebo pevný SiC.

(4). Je podporované testovanie vzoriek? Aký je typický dodací čas pre hromadné objednávky?

Podporuje sa vyhodnocovanie vzoriek. Štandardné produkty môžu byť odoslané rýchlo; zákazkové diely zvyčajne trvajú 3 až 6 týždňov v závislosti od zložitosti návrhu a objemu. Naliehavé objednávky môžu byť urýchlené po dohode.

(5). Aké certifikácie systému kvality sú k dispozícii? Môžu byť poskytnuté kontrolné správy a popredajná podpora?

Je zavedený systém manažérstva kvality ISO9001. Je možné poskytnúť správy o analýze materiálu a náteru spolu s 24/7 online technickou podporou. Anglická komunikácia pre zahraničných zákazníkov je bezproblémová.

9. Zhrnutie a ďalšie kroky

Výber nikdy nie je o „výbere najdrahšieho“ alebo „výberu najhrubšieho“, ale o „nájdení riešenia s najlepšou rovnováhou výkonu a nákladov v rámci vášho zariadenia, procesného okna a rozpočtu častíc“. Dúfame, že vám táto príručka pomôže rýchlo vytvoriť rámec rozhodovania: najprv sa pozrite na teplotu a atmosféru, potom porovnajte povlak alebo pevný SiC a nakoniec overte životnosť a výkonnosť častíc pomocou údajov.

Ak hodnotíte náhradné riešenia pre susceptory, predhrievacie krúžky alebo komponenty horúcej zóny na platformách Aixtron, Veeco alebo iných, môžete sa obrátiť priamo na technický tím VeTek. Môžeme poskytnúť odporúčania na prispôsobenie, podporu vzoriek a kompletné kontrolné správy na základe vašich výkresov alebo existujúcich náhradných dielov. Dr. Xiao a inžiniersky tím sú pripravení s vami kedykoľvek prediskutovať optimalizáciu tepelného poľa alebo špeciálne potreby vývoja konštrukcie.

Podrobnosti o produkte a ďalšie technické informácie získatekontaktujte nás.

Hlavné referencie a zdroje údajov

1. Interné technické údaje VeTek Semiconductor – životnosť grafitového susceptora potiahnutého SiC 500–1000 hodín v procese GaN MOCVD, výťažok povlaku sa zlepšil z 50 % na 90 % po vyriešení žltnutia hrán a ďalšie praktické prípady [1].

2. Technická špecifikácia T/CASME 2000-2025 pre grafitové susceptory potiahnuté karbidom kremíka pre epitaxiu polovodičov – špecifikuje technické požiadavky na grafitové susceptory potiahnuté SiC pripravené procesom CVD na vysoko čistých izostatických grafitových substrátoch, použiteľné na produkty polovodičovej epitaxie.

3. T/CASME 2085-2025 Technická špecifikácia pre produkty potiahnuté karbidom tantalu na rast kryštálov karbidu kremíka – Technická špecifikácia pre grafitové produkty potiahnuté TaC v scenároch rastu kryštálov SiC.

4. Nakamura a kol., „Povlaky spekaného karbidu tantalu na grafitových substrátoch: Vysoko spoľahlivé ochranné povlaky pre objemový a epitaxný rast“, Applied Physics Letters, Vol. 106, 082108, 2015. — Potvrdzuje, že povlaky TaC môžu účinne chrániť grafitové substráty pri vysokej teplote (>2000 °C) a silne korozívnych atmosférach, čím vytvárajú jasnú hranicu výkonu s povlakmi SiC.

5. Wang a kol., „Účinky karbonizovanej vyrovnávacej vrstvy na rast SiC na Si,“ Journal of Crystal Growth, Vol. 199, s. 564 – 567, 1999. — Diskutuje o účinkoch vyrovnávacej vrstvy a kontrole povrchovej morfológie v procese rastu SiC CVD, indexovaný Scopus a Web of Science.

Poznámka: Údaje o životnosti a výkone v texte sú typické referenčné hodnoty. Skutočný výkon je ovplyvnený špecifickými podmienkami procesu, stavom zariadenia a úrovňou údržby. Overte si to skutočnými meraniami.

autor:Tím technického inžinierstva VeTek Semiconductor (dokončený pod vedením Dr. Xiao)
