Aplikácia kremenných komponentov v polovodičových zariadeniach

Kremenné výrobkysa široko používajú v procese výroby polovodičov kvôli ich vysokej čistote, vysokej teplote odporu a silnej chemickej stability.

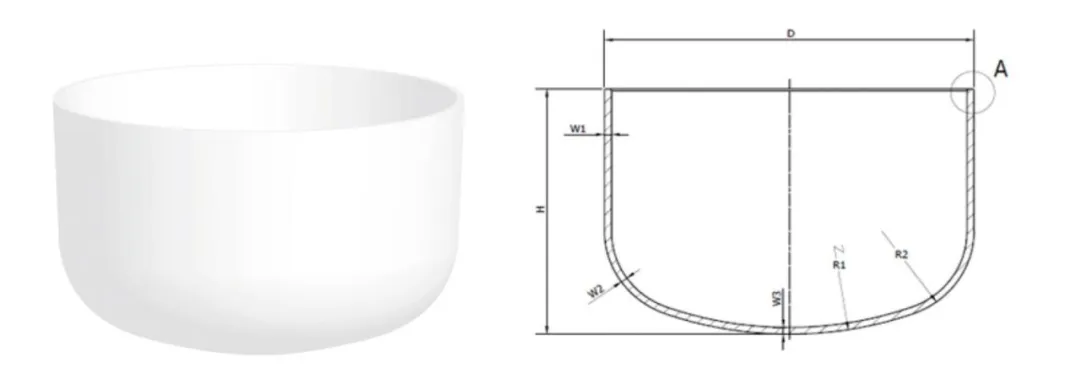

1.Quartz Crucible

Aplikácia - používa sa na kreslenie monokryštalických kremíkových tyčí a je jadrom spotrebiteľa v výrobe kremíkových doštičiek.

Kremičitýsú vyrobené z vysokokvalitného kremeňa piesku (stupeň 4n8 a viac), aby sa znížila kontaminácia kovovými nečistotami. Mal by mať vysokú teplotu stabilitu (bod topenia> 1700 ° C) a nízky koeficient tepelnej expanzie. Krulíky z kremeňa v polovodičovom poli sa používajú hlavne na výrobu kremíkových jednotlivých kryštálov. Sú to nádoby na kremeňové kontajnery na nakladanie polykryštalických kremíkových surovín a dajú sa rozdeliť na štvorcové a okrúhle typy. Štvorcové sa používajú na odlievanie polykryštalických kremíkových ingotov, zatiaľ čo okrúhle sa používajú na kreslenie monokryštalických kremíkových tyčí. Dokáže vydržať vysoké teploty a udržiavať chemickú stabilitu, zabezpečuje čistotu a kvalitu kremíkových jednotlivých kryštálov.

2. Kremene pece trubice

Kremenné trubicesa široko používajú v polovodičovom priemysle z dôvodu ich charakteristík, ako je napríklad vysoký teplo (dlhodobá prevádzková teplota, môže dosiahnuť viac ako 1100 ° C), chemická odolnosť proti korózii (stabilná s výnimkou niekoľkých reagencií, ako je kyselina hydrofluorová), vysoká čistota (obsah nečistoty môže byť nízka ako PPM) a dokonca aj pre PPB na úrovni PPB) a vynikajúcu lesnú transmititúciu (najmä proti ultravióne Rays. Základné scenáre sú koncentrované vo viacerých kľúčových procesných prepojeniach výroby oblátok.

Odkazy na hlavnú aplikáciu:Difúzia, oxidácia, CVD (chemické ukladanie pary)

Účel:

• Difúzna trubica: Používa sa vo vysokoteplotných difúznych procesoch, nesie kremíkové doštičky na doping.
• Pecká trubica: Podporuje kremeňové člny v oxidačnej peci na oxidáciu s vysokou teplotou.

Funkcie ：

Musí spĺňať požiadavky vysokej čistoty (kovový ión ≤ 1 ppm) a deformačného odporu s vysokou teplotou (nad 1200 ° C).

3. Quartz Crystal Boat

V závislosti od rôznych zariadení je rozdelená na zvislé a horizontálne typy. V závislosti od rôznych výrobných línií FAB je rozsah veľkosti 4 až 12 palcov. Vo výrobe polovodičových ICS,kremenné člnysa používajú hlavne v procesoch prenosu, čistenia a spracovania oblátkov. Ako nosiče oblátky odolných voči vysokej a vysokej teplote zohrávajú nevyhnutnú úlohu. V procese difúzie alebo oxidácie v peci sa viacerí doštičky umiestnia na člny kremenných kryštálov a potom sa tlačia do trubice pece na výrobu dávky.

Injektory v polovodičoch sa používajú hlavne na presné prepravu plynových alebo kvapalných materiálov a používajú sa vo viacerých kľúčových procesných väzbách, ako je ukladanie tenkého filmu, leptanie a doping.

V procese čistenia kremíkového tranzistora a integrovanej výroby obvodov sa používa na prepravu kremíkových doštičiek a musí byť odolný voči kyselinám a alkalici, aby sa zabezpečilo, že kremíkové doštičky nie sú počas procesu čistenia kontaminované.

6. Kremenné príruby, kremenné krúžky, zaostrenie prsteňov atď.

Používa sa v procesoch leptania polovodičov v kombinácii s inými kremennými výrobkami na dosiahnutie zapečatenej ochrany dutiny, úzko obklopujúce oblátky, bránia rôznym typom kontaminácie počas výrobného procesu leptania a zohrávajú ochrannú úlohu.

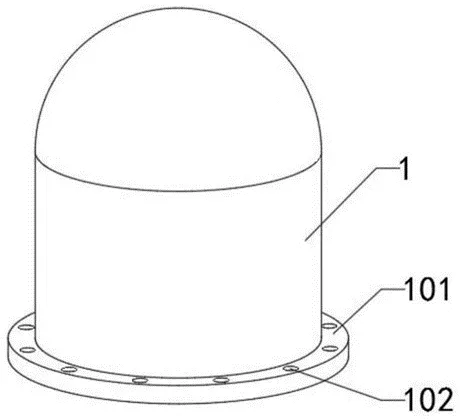

Kremeňový zvončeksú kľúčové komponenty bežne používané v polovodičovom priemysle, ktoré majú vysoký teplo, odpor, odolnosť proti korózii a vysoké svetlo priepustenie. Polysilikónový redukčný kryt: kryt kremenného zvončeka sa používa hlavne ako kryt redukcie pece pre polysilikón. Pri výrobe polysilikónu sa vysokokvalitný trichlórozilán zmieša s vodíkom v určitom podiele a potom sa zavedie do redukčnej pece vybavenej krytom kremenného zvončeka, kde redukčná reakcia nastane na vodivom kremíkovom jadre na uloženie a tvorbu polysilikónu.

8. Čistiaca nádrž na kremeň

Fáza aplikácie: mokré čistenie kremíkových doštičiek

Použitie: Používa sa na kyslé umývanie (HF, H₂SO₄ atď.) A ultrazvukové čistenie.

Vlastnosti: Silná chemická stabilita a odolnosť voči silnej korózii kyseliny.

9. Fľaša na zber kvapaliny z kremeňa

Fľaša na zber kvapaliny sa používa hlavne na zhromažďovanie odpadovej kvapaliny alebo zvyškovej kvapaliny v procese čistenia mokra

Počas procesu mokrého čistenia doštičiek (ako je čistenie RCA, čistenie SC1/SC2) je na opláchnutie doštičiek potrebné veľké množstvo ultrapúrovej vody alebo činidiel, a po opláchnutí sa vytvorí zvyšková tekutina obsahujúca stopové nečistoty. Po niektorých procesoch poťahovania (ako je napríklad fotorezista) sa budú existovať aj prebytočné kvapaliny (napríklad kvapalina na odpadovú kvapalinu fotorezistov), ​​ktoré je potrebné zhromaždiť.

Fľaše na zber kvapaliny z quarz kvapaliny sa používajú na dôkladné zhromažďovanie týchto zvyškových alebo odpadových kvapalín, najmä v „kroku čistenia vysokej presnosti“ (napríklad v štádiu predbežného ošetrenia povrchu doštičiek), kde zvyšková kvapalina môže stále obsahovať malé množstvo reagentov alebo nečistôt vysokej hodnoty, ktoré si vyžadujú následnú analýzu. Nízka kontaminácia kremenných fliaš môže zabrániť opätovnému kontaminovaniu zvyškovej kvapaliny, čo uľahčuje následné zotavenie (ako je čistenie činidla) alebo presná detekcia (napríklad analýza obsahu nečistôt v zvyškovej kvapaline).

Okrem toho sa vo fotolitografii aplikujú kremenné masky vyrobené zo syntetických materiálov z kremeňa ako „negatívy“ fotolitografických strojov na prenos vzorov. A oscilátory kremenných kryštálov používaných v ukladaní tenkých filmov (PVD, CVD, ALD) na monitorovanie hrúbky tenkého filmu a zabezpečenie uniformity depozície, medzi mnohými ďalšími aspektmi, nie sú v tomto článku rozpracované.

Záverom možno povedať, že produkty kremeňa sú takmer prítomné počas celého procesu výroby polovodičov, od rastu monokryštalického kremíka (kremenné krížové krutosti) až po fotolitografiu (kremenné masky), leptania (kremeňové krúžky) a depozície tenkého filmu (kvarethry kryštalické kmitánky), ktoré všetky kresliteľné krestál), ktoré sú na ich vynikajúce fyzické a chemické a chemické publikácie. Vďaka vývoju polovodičových procesov sa ďalej zvýšia požiadavky na čistotu, teplotný odpor a rozmerovú presnosť kremenných materiálov.
