Povlak SiC vs. TaC: Najlepší štít pre grafitové susceptory pri vysokoteplotnom energetickom polospracovaní

2026-03-05 0 Nechajte mi správu

Vo svete polovodičov so širokou šírkou pásma (WBG) platí, že ak je pokročilý výrobný proces „dušou“, grafitový suceptor je „chrbticou“ a jeho povrchová vrstva je kritickou „kožou“. Tento povlak, zvyčajne hrubý len desiatky mikrónov, určuje životnosť drahého grafitového spotrebného materiálu v drsnom termo-chemickom prostredí. Ešte dôležitejšie je, že priamo ovplyvňuje čistotu a výťažok epitaxného rastu.

V súčasnosti v tomto odvetví dominujú dve hlavné riešenia povlakov CVD (Chemical Vapour Deposition):Povlak z karbidu kremíka (SiC).aPovlak z karbidu tantalu (TaC).. Zatiaľ čo oba plnia základné úlohy, ich fyzické limity vytvárajú jasnú divergenciu, keď čelia čoraz prísnejším požiadavkám výroby novej generácie.


1. CVD SiC povlak: Priemyselný štandard pre zrelé uzly

Ako globálny štandard pre spracovanie polovodičov je CVD SiC povlak „go-to“ riešenie pre GaN MOCVD susceptory a štandardné SiC epitaxné (Epi) vybavenie. Medzi jeho hlavné výhody patrí:

Vynikajúce hermetické utesnenie: Povlak SiC s vysokou hustotou účinne utesňuje mikropóry grafitového povrchu, čím vytvára robustnú fyzickú bariéru, ktorá zabraňuje uvoľňovaniu uhlíkového prachu a nečistôt substrátu pri vysokých teplotách.

Stabilita tepelného poľa: S koeficientom tepelnej rozťažnosti (CTE) tesne prispôsobeným grafitovým substrátom zostávajú povlaky SiC stabilné a bez trhlín v rámci štandardného epitaxného teplotného okna 1000 °C až 1600 °C.

Nákladová efektívnosť: Pre väčšinu bežnej výroby energetických zariadení zostáva povlak SiC „sladkým miestom“, kde sa výkon stretáva s efektívnosťou nákladov.


2. CVD TaC povlak: Posúvanie limitov vysokoteplotného rastu

S posunom priemyslu smerom k 8-palcovým SiC doštičkám si rast kryštálov PVT (Physical Vapor Transport) vyžaduje ešte extrémnejšie prostredia. Keď teploty prekročia kritickú hranicu 2000 °C, tradičné nátery narazia na výkonnostnú stenu. Toto je miesto, kde sa povlak CVD TaC stáva zmenou hry:

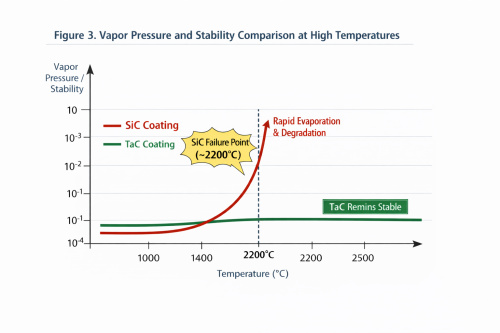

Bezkonkurenčná termodynamická stabilita: Karbid tantalu (TaC) sa môže pochváliť ohromujúcou teplotou topenia 3880 °C. Podľa výskumu v časopise Journal of Crystal Growth sa povlaky SiC podrobujú „inkongruentnému vyparovaniu“ nad 2200 °C – kde kremík sublimuje rýchlejšie ako uhlík, čo vedie k štrukturálnej degradácii a kontaminácii časticami. Naproti tomu tlak pár TaC je 3 až 4rádovo nižšie ako SiC, čím sa zachováva nedotknuté tepelné pole pre rast kryštálov.

Vynikajúca chemická inertnosť: V redukčných atmosférach obsahujúcich H2 (vodík) a NH3 (amoniak) vykazuje TaC výnimočnú chemickú odolnosť. Experimenty v oblasti materiálovej vedy naznačujú, že miera straty hmoty TaC vo vysokoteplotnom vodíku je výrazne nižšia ako rýchlosť SiC, čo je nevyhnutné na zníženie dislokácií závitov a zlepšenie kvality rozhrania v epitaxných vrstvách.


3. Kľúčové porovnanie: Ako si vybrať na základe vášho procesného okna

Výber medzi týmito dvoma nie je o jednoduchej výmene, ale o presnom zosúladení s vaším „Procesným oknom“.

Výkonnostná metrika
CVD SiC povlak
CVD TaC povlak
Technický význam
Bod topenia
~2730 °C (sublimácia)
3880 °C
Konštrukčná integrita v extrémnych horúčavách
Max odporúčaná teplota
2000 °C - 2100 °C
2400 °C +
Umožňuje rast kryštálov vo veľkom meradle
Chemická stabilita
Dobré (citlivé na H₂ pri vysokej teplote)
Vynikajúci (inertný)
Určuje čistotu procesného prostredia
Tlak pár (2200 °C)
Vysoká (riziko straty kremíka)
Ultra-nízke
Kontroluje chyby "Inclusion Carbon Inclusion".
Základné aplikácie
GaN/SiC epitaxia, LED susceptory
Rast SiC PVT, vysokonapäťové epi
Zosúladenie hodnotového reťazca

4. Záver: Základná logika výnosových prelomov


Optimalizácia výnosu nie je jediným skokom, ale výsledkom presného prispôsobenia materiálu. Ak zápasíte s „uhlíkovými inklúziami“ pri raste kryštálov SiC alebo chcete znížiť svoje náklady na spotrebný materiál (CoC) predĺžením životnosti dielov v korozívnych prostrediach, prechod zo SiC na TaC je často kľúčom k prelomeniu mŕtveho bodu.

Ako špecializovaný vývojár pokročilých polovodičových náterových materiálov, VeTek Semiconductor zvládol technologické cesty CVD SiC aj TaC. Naše skúsenosti ukazujú, že neexistuje žiadny „najlepší“ materiál – iba najstabilnejšie riešenie pre konkrétny teplotný a tlakový režim. Prostredníctvom presnej kontroly rovnomernosti nanášania umožňujeme našim zákazníkom posúvať hranice výťažnosti plátkov v ére 8-palcového rozšírenia.


autor:Sera Lee


Referencie:

[1] "Tlak pár a odparovanie SiC a TaC vo vysokoteplotnom prostredí," Journal of Crystal Growth.

[2] "Cemická stabilita žiaruvzdorných karbidov kovov v redukujúcej atmosfére", chémia a fyzika materiálov.

[3] „Kontrola defektov pri raste veľkých monokryštálov SiC pomocou komponentov potiahnutých TaC“, Fórum materiálovej vedy.
