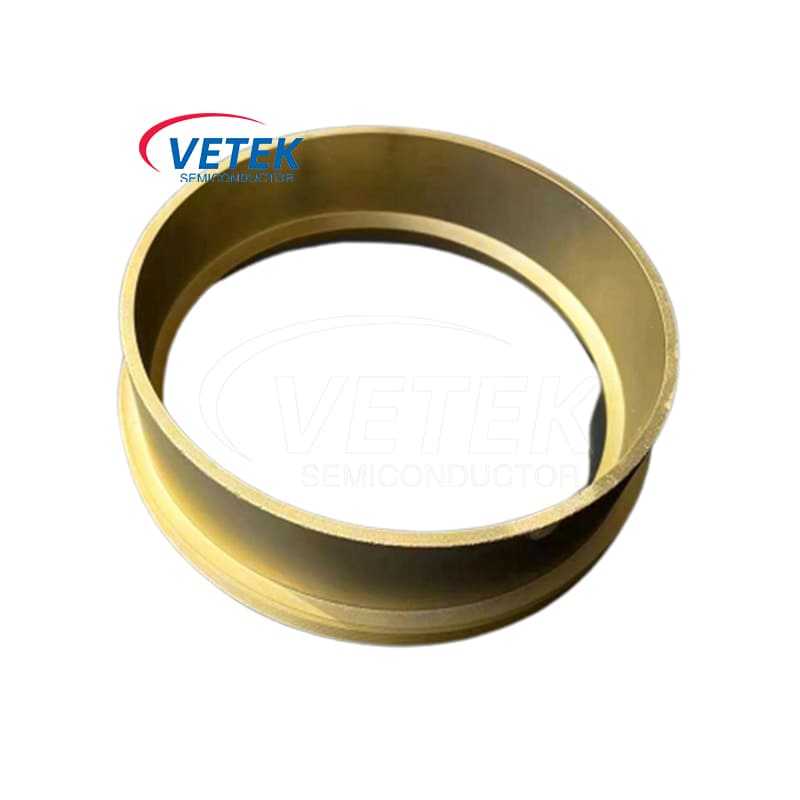

Kruh potiahnutý TAC pre rast PVT jednotlivého kryštálu SIC

V súčasnosti sa zariadenia SIC Power stávajú čoraz populárnejšie, takže súvisiace výroba polovodičových zariadení je dôležitejšie a vlastnosti SIC sa musia zlepšiť. SIC je substrát v polovodiče. Ako nevyhnutná surovina pre zariadenia SIC je to, ako efektívne produkovať kryštál SIC, jednou z dôležitých tém. V procese pestovanej metódy SIC Crystal pomocou metódy PVT (Fyzikálny transport pary) hrá kruh potiahnutý TAC Semiconductor pre PVT pre rast PVT jednotlivého kryštálového skrinky nevyhnutnú a dôležitú úlohu. Po starostlivom návrhu a výrobe vám tento prsteň potiahnutý TAC poskytuje vynikajúci výkon a spoľahlivosť, zabezpečujúc účinnosť a stabilituRast kryštálov SICproces.

Povlak na karbid Tantalum (TAC) získal pozornosť v dôsledku svojho vysokého bodu topenia až do 3880 ° C, vynikajúca mechanická pevnosť, tvrdosť a odolnosť voči tepelným otrasom, vďaka čomu je atraktívnou alternatívou k zloženým polovodičovým procesom epitaxie.

PrsteňVlastnosti produktu

I) Vysokokvalitný TAC poťahovací materiál viazanie s grafitovým materiálom

TAC potiahnutý kruh pre PVT rast jednotlivých kryštálov SIC pomocou vysoko kvalitného grafitového materiálu SGL ako substrátu má dobrú tepelnú vodivosť a extrémne vysokú stabilitu materiálu. CVD TAC povlak poskytuje nepórový povrch. V rovnakom čase sa ako vodný materiál používa vysoko čistota CVD TAC (karbid tantalu), ktorý má extrémne vysokú tvrdosť, topenie a chemickú stabilitu. Poter TAC môže udržiavať vynikajúci výkon pri vysokej teplote (zvyčajne do 2000 alebo viac) a vysoko korozívne prostredie rastu SIC Crystal MethodRast SIC, výrazne predĺžte životnosť v oblasti povlaku a znížte náklady na údržbu zariadení a prestoje.

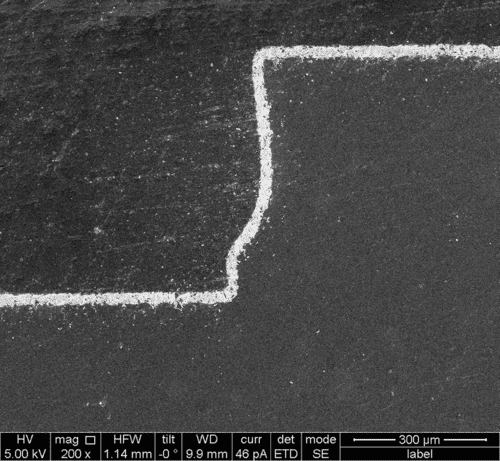

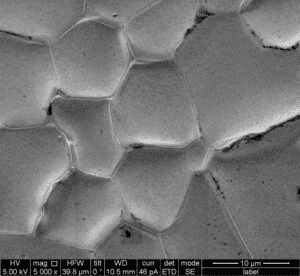

10 um 300 µm

Náter TACs vysokou kryštalinitou a vynikajúcou uniformitou

Ii) presný proces poťahovania

Pokročilá technológia procesu CVD Coating Process Vetek Semiconductor zaisťuje, že povlak TAC je rovnomerne a husto zakrytý na povrchu kruhu. Hrúbka povlaku môže byť presne regulovaná pri ± 5UM, čím sa zabezpečí rovnomerné rozdelenie teplotného poľa a prietokového poľa vzduchu počas procesu rastu kryštálov, ktoré vedie k vysoko kvalitnému a veľkému rastu kryštálov SIC.

Všeobecná hrúbka povlaku je 35 ± 5UM, tiež ju môžeme prispôsobiť podľa vašej požiadavky.

Iii) vynikajúca stabilita s vysokou teplotou a odolnosť proti tepelnému šoku

Vo vysokoteplotnom prostredí Metódy PVT vykazuje TAC potiahnutý kruh pre PVT rast jednotlivých kryštálov SIC vynikajúcu tepelnú stabilitu.

Odolnosť proti H2, NH3, SIH4, SI

Ultra vysoká čistota, aby sa zabránilo kontaminácii procesu

Vysoký odpor voči tepelným otrasom pre rýchlejšie prevádzkové cykly

Oddrví dlhodobé vysokoteplotné pečenie bez deformácie, praskania alebo odlučovania povlakov. Počas rastu kryštálov SIC sa teplota často mení. Kruh TAC potiahnutý TAC potiahnutým PVT v SIC SEMEK SEMICONDUCTOR má vynikajúci odpor s tepelným šokom a môže sa rýchlo prispôsobiť rýchlym zmenám teploty bez praskania alebo poškodenia. Ďalej zlepšovať efektívnosť výroby a kvalitu výrobkov.

Vetek Semiconductor si dobre uvedomuje, že rôzni zákazníci majú rôzne rastové zariadenia a procesy PVT SIC Crystal Rast and Processes, takže poskytuje prispôsobené služby pre kruh potiahnutý TAC pre rast PVT jednotlivého kryštálu SIC. Či už ide o špecifikácie veľkosti kruhového tela, hrúbky povlaku alebo požiadavky na špeciálne výkony, môžeme ju prispôsobiť podľa vašich požiadaviek, aby sa zabezpečilo, že produkt dokonale zodpovedá vášmu zariadeniu a procesu, čím vám poskytne najviac optimalizované riešenie.

Fyzikálne vlastnosti povlaku TAC

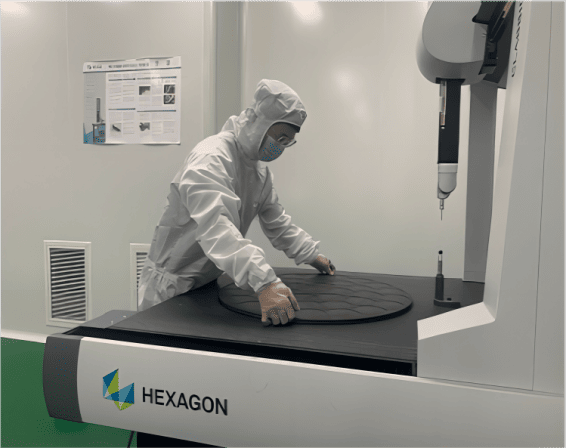

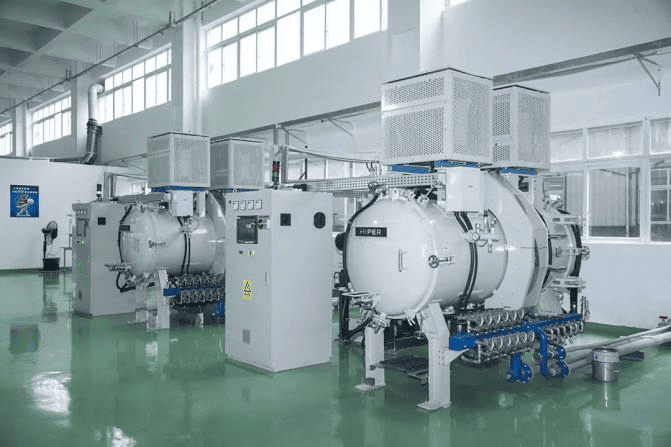

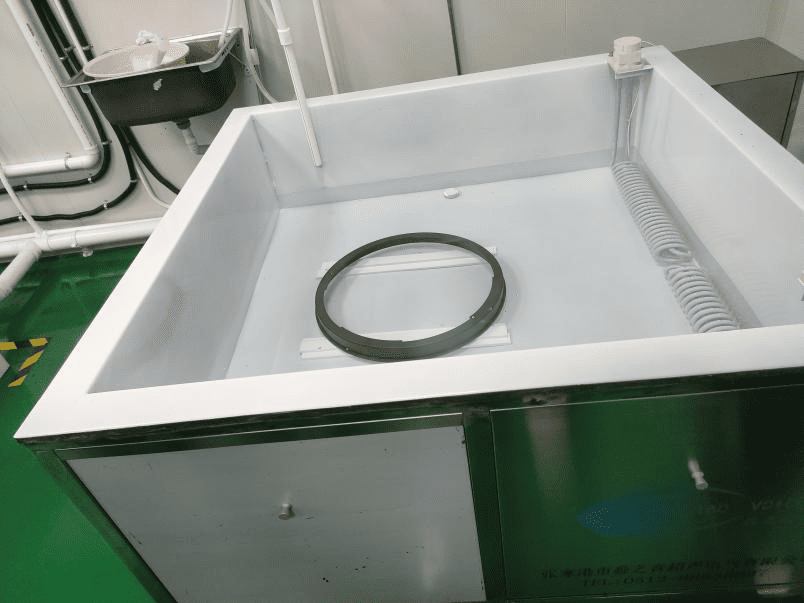

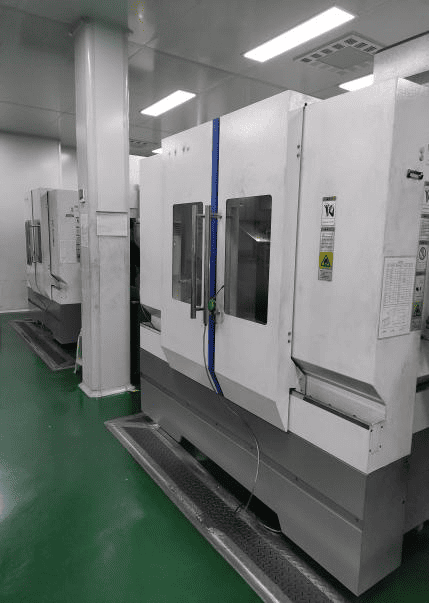

Je to polovodičPrsteň výrobné obchody
