Epitaxia karbidu kremíka

Príprava vysokokvalitnej epitaxie z karbidu kremíka závisí od pokročilej technológie a vybavenia a príslušenstva. V súčasnosti je najpoužívanejšou metódou epitaxného rastu karbidu kremíka Chemická depozícia z plynnej fázy (CVD). Má výhody presnej kontroly hrúbky epitaxného filmu a koncentrácie dopingu, menej defektov, miernu rýchlosť rastu, automatickú kontrolu procesu atď., a je to spoľahlivá technológia, ktorá bola úspešne komerčne aplikovaná.

CVD epitaxia z karbidu kremíka vo všeobecnosti využíva zariadenie CVD s horúcou stenou alebo teplou stenou, ktoré zaisťuje pokračovanie epitaxnej vrstvy 4H kryštalického SiC v podmienkach vysokej teploty rastu (1500 ~ 1700 ℃), horúcej steny alebo CVD s teplou stenou po rokoch vývoja, podľa vzťah medzi smerom prúdenia vstupného vzduchu a povrchom substrátu, reakčnú komoru možno rozdeliť na reaktor s horizontálnou štruktúrou a reaktor s vertikálnou štruktúrou.

Existujú tri hlavné ukazovatele kvality epitaxnej pece SIC, prvým je výkonnosť epitaxiálneho rastu, vrátane rovnomernosti hrúbky, dopingu, rýchlosti defektov a rýchlosti rastu; Druhým je teplotný výkon samotného zariadenia, vrátane rýchlosti ohrevu/chladenia, maximálnej teploty, rovnomernosti teploty; Nakoniec, nákladová výkonnosť samotného zariadenia, vrátane ceny a kapacity jednej jednotky.

Rozdiely v troch druhoch epitaxiálnej rastovej pece a príslušenstva jadra karbidu kremíka

Horizontálne CVD s horúcou stenou (typický model PE1O6 spoločnosti LPE), planétové CVD s teplou stenou (typický model Aixtron G5WWC/G10) a CVD s kvázi horúcou stenou (zastúpené EPIREVOS6 spoločnosti Nuflare) sú hlavné technické riešenia epitaxných zariadení, ktoré boli realizované. v komerčných aplikáciách v tejto fáze. Tri technické zariadenia majú tiež svoje vlastné charakteristiky a možno ich vybrať podľa potreby. Ich štruktúra je znázornená nasledovne:

Zodpovedajúce základné komponenty sú nasledovné:

(a) Horúca stena horizontálneho typu jadrová časť - Halfmoon Parts sa skladá z

Izolácia po prúde

Hlavná izolácia zvršku

Horný polmesiac

Izolácia proti prúdu

Prechodový diel 2

Prechodový diel 1

Vonkajšia vzduchová tryska

Kužeľový šnorchel

Vonkajšia argónová dýza

Tryska na argónový plyn

Nosná doska plátku

Strediaci kolík

Centrálna stráž

Po prúde ľavý ochranný kryt

Spodný pravý ochranný kryt

Ľavý ochranný kryt proti prúdu

Ochranný kryt vpravo proti prúdu

Bočná stena

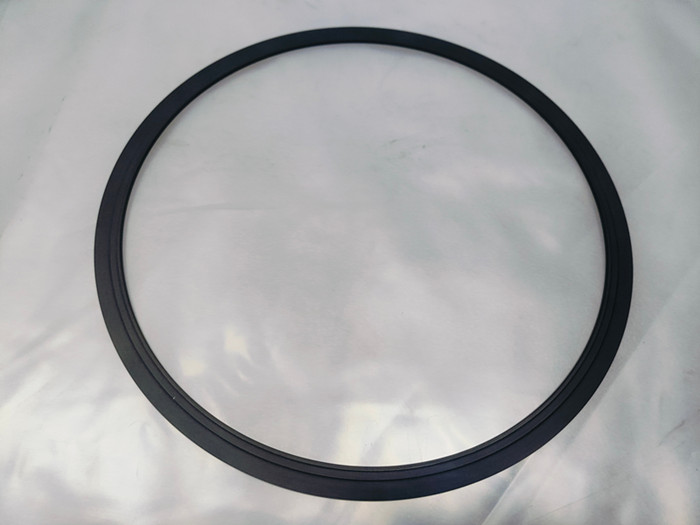

Grafitový prsteň

Ochranná plsť

Podporná plsť

Kontaktný blok

Výstupný plynový valec

b) Planetárny typ s teplou stenou

Planetárny disk potiahnutý SiC a planetárny disk potiahnutý TaC

c)Kvázi-tepelný typ stojaci na stene

Nuflare (Japonsko): Táto spoločnosť ponúka dvojkomorové vertikálne pece, ktoré prispievajú k zvýšeniu výnosu výroby. Zariadenie sa vyznačuje vysokou rýchlosťou otáčania až 1000 otáčok za minútu, čo je veľmi prospešné pre epitaxiálnu rovnomernosť. Okrem toho sa jeho smer prúdenia vzduchu líši od iných zariadení, pretože je zvisle nadol, čím sa minimalizuje tvorba častíc a znižuje sa pravdepodobnosť pádu kvapiek častíc na doštičky. Pre toto zariadenie poskytujeme základné grafitové komponenty potiahnuté SiC.

Ako dodávateľ komponentov epitaxných zariadení SiC sa VeTek Semiconductor zaviazal poskytovať zákazníkom vysokokvalitné komponenty na poťahovanie na podporu úspešnej implementácie epitaxie SiC.
