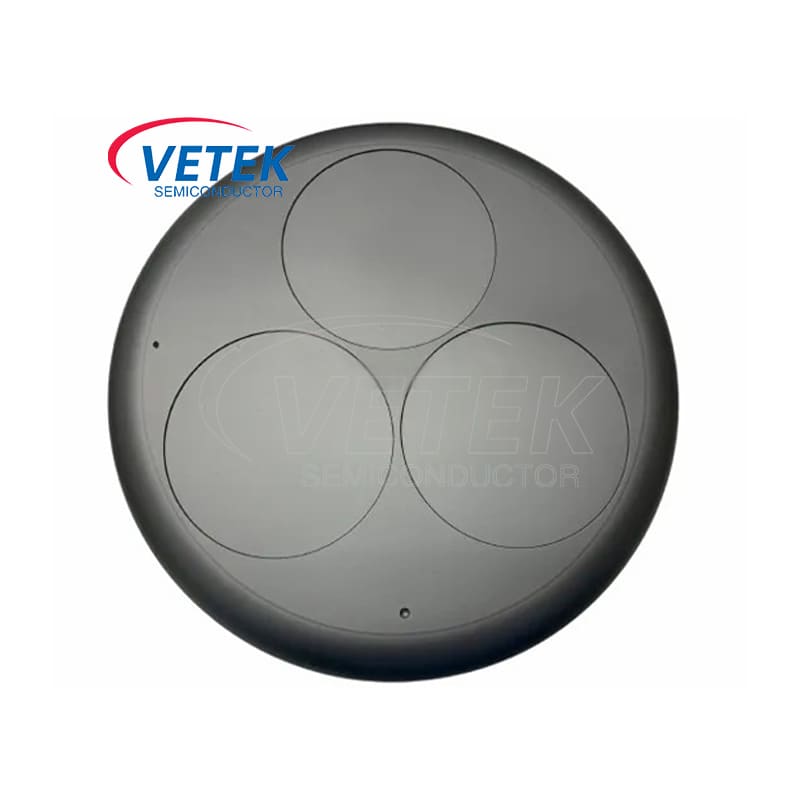

Veeco Mocvd Providence

Je to polovodičVeeco Mocvddoštička Spiceptor je kritickou súčasťou, starostlivo skonštruovanou pomocou ultrapurského grafitu s apovlak karbidu kremíka (SIC). TakNáter SICPoskytuje množstvo výhod, najmä umožňuje účinný tepelný prenos na substrát. Dosiahnutie optimálnej tepelnej distribúcie v substráte je nevyhnutné pre rovnomernú reguláciu teploty, zabezpečujúc konzistentné vysoko kvalitné ukladanie tenkom filmov, čo je rozhodujúce pri výrobe polovodičových zariadení.

Technické parametre

Matica materiálových vlastností

Kľúčové ukazovatele vetek štandardné tradičné riešenia

Základný materiál čistota 6n izostatický grafit 5n formovaný grafit

Stupeň porovnávania CTE (25-1400 ℃) Δα ≤ 0,3 x 10⁻⁶/ k Δα ≥ 1,2 × 10⁻⁶/ k

Tepelná vodivosť @800 ℃ 110 w/m · k 85 w/m · k

Drsnosť povrchu (RA) ≤0,1 μm ≥ 0,5 μm

Tolerancia kyseliny (pH = 1@80 °) 1500 cyklov 300 cyklov

Rekonštrukcia základnej výhody

Inovácia tepelného riadenia

Technika porovnávania atómovej CTE

Japonsko Toyo Carbon Graphite/SGL substrát + Gradient SIC Coating

Napätie tepelného cyklu znížené o 82% (merané 500 cyklov 500 ℃↔RT bez praskania)

Inteligentný dizajn tepelného poľa

Štruktúra kompenzácie teploty 12-zón: dosahuje ± 0,5 ℃ jednotnosť na povrchu oblátky φ 200 mm

Dynamická tepelná reakcia: teplotný gradient ≤1,2 ℃/cm pri rýchlosti zahrievania 5 ℃/s

Chemická ochrana
Trojnásobná kompozitná bariéra

50 μm hustá SIC hlavná ochranná vrstva

Prechodová vrstva NanotaC (voliteľná)

Zhustenie infiltrácie plynovej fázy

Overené spoločnosťou ASTM G31-21:

Miera korózie základne CL <0,003 mm/rok

NH3 vystavený 1 000 h bez korózie hraníc zŕn

Inteligentný výrobný systém

Spracovanie digitálneho dvojčatá

Päťosové obrábkové centrum: Presnosť polohy ± 1,5 μm

Online 3D skenovacia kontrola: 100% overenie v plnej veľkosti (v súlade s ASME Y14.5)

Prezentácia hodnoty založenej na scenári

Hromadná výroba polovodičov tretej generácie

Parametre procesu aplikačného scenára Výhody zákazníkov

Gan hemt 6 palcov /150 μm epitaxiálne dvojrozmerné kolísanie hustoty elektrónového plynu <2%

SIC MOSFET C Doping Uniformity ± 3% Prahové napätie je znížená o 40%

Mikro LED diformita vlnovej dĺžky ± 1,2 nm rýchlosť čipového bin sa zvýšila o 15%

Optimalizácia nákladov na údržbu

Čistenie sa predĺži o 3 -krát: HF: HNO ₃ = 1: 3 je podporované čistenie vysokej intenzity

Systém predikcie životnosti náhradných dielov: Presnosť algoritmu AI ± 5%
