Technológia tepelného striekania polovodičov
  • Technológia tepelného striekania polovodičovTechnológia tepelného striekania polovodičov

Technológia tepelného striekania polovodičov

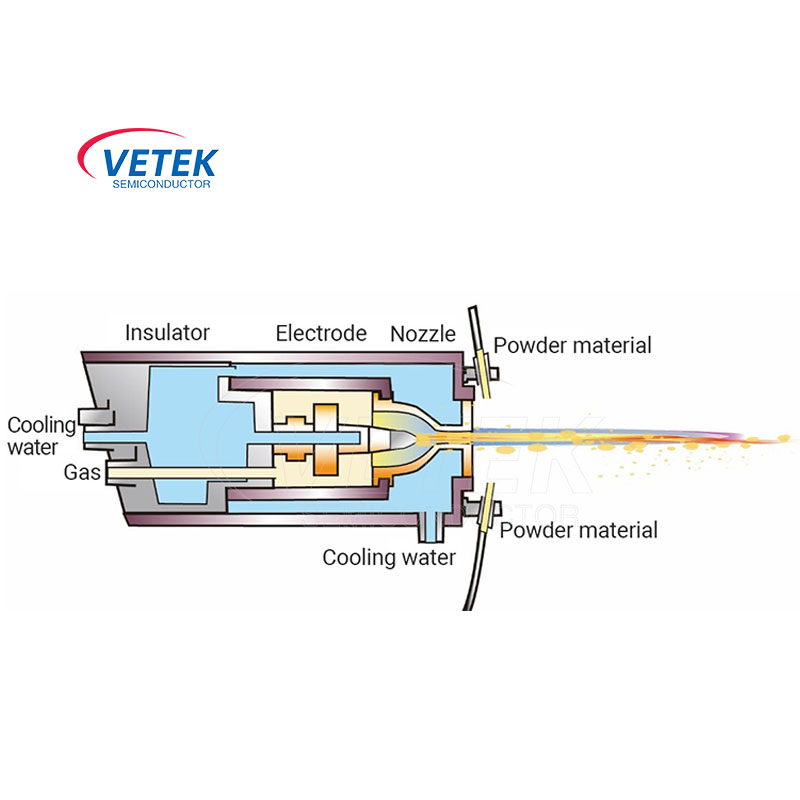

Technológia tepelného striekania Vetek Semiconductor Semiconductor je pokročilý proces, ktorý nanáša materiály v roztavenom alebo poloroztavenom stave na povrch substrátu, aby sa vytvoril povlak. Táto technológia je široko používaná v oblasti výroby polovodičov, používa sa hlavne na vytváranie povlakov so špecifickými funkciami na povrchu substrátu, ako je vodivosť, izolácia, odolnosť proti korózii a odolnosť proti oxidácii. Medzi hlavné výhody technológie tepelného striekania patrí vysoká účinnosť, regulovateľná hrúbka povlaku a dobrá priľnavosť povlaku, vďaka čomu je obzvlášť dôležitá v procese výroby polovodičov, ktorý vyžaduje vysokú presnosť a spoľahlivosť. Tešíme sa na váš dopyt.

Technológia polovodičového tepelného postrekovania je pokročilý proces, ktorý rozprestiera materiály v roztavenom alebo polo-moltenskom stave na povrch substrátu za vzniku povlaku. Táto technológia sa široko používa v oblasti výroby polovodičov, ktorá sa používa hlavne na vytváranie povlakov so špecifickými funkciami na povrchu substrátu, ako je vodivosť, izolácia, odolnosť proti korózii a oxidačný odpor. Hlavné výhody technológie tepelného postrekovania zahŕňajú vysokú účinnosť, kontrolovateľnú hrúbku povlaku a dobrú priľnavosť povlaku, vďaka čomu je obzvlášť dôležitá v procese výroby polovodičov, ktorý si vyžaduje vysokú presnosť a spoľahlivosť.


Aplikácia technológie žiarového nástreku v polovodičoch


Definition of dry etching

Leptanie plazmového lúča (suché leptanie)

Zvyčajne sa vzťahuje na použitie žeravého výboja na generovanie aktívnych častíc plazmy obsahujúcich nabité častice, ako sú plazma a elektróny a vysoko chemicky aktívne neutrálne atómy a molekuly a voľné radikály, ktoré difundujú do časti, ktorá sa má leptať, reagujú s leptaným materiálom a tvoria prchavé produkty a sú odstránené, čím sa dokončí technológia leptania prenosu vzoru. Je to nenahraditeľný proces na realizáciu vysoko verného prenosu jemných vzorov z fotolitografických šablón na doštičky pri výrobe ultraveľkorozmerných integrovaných obvodov.


Vygeneruje sa veľké množstvo aktívnych voľných radikálov, ako sú CL a F. Keď leptajú polovodičové zariadenia, korodujú vnútorné povrchy iných častí zariadenia vrátane zliatin hliníka a keramických konštrukčných častí. Táto silná erózia vytvára veľké množstvo častíc, ktoré nielenže vyžadujú častú údržbu výrobných zariadení, ale tiež spôsobuje zlyhanie komory leptania a poškodenie zariadenia v závažných prípadoch.


Y2O3 je materiál s veľmi stabilnými chemickými a tepelnými vlastnosťami. Jeho teplota topenia je vysoko nad 2400 ℃. Môže zostať stabilný v silnom korozívnom prostredí. Jeho odolnosť voči plazmovému bombardovaniu môže výrazne predĺžiť životnosť komponentov a znížiť častice v leptacej komore.

Hlavným roztokom je nastriekať vysokoškolský povlak Y2O3, aby sa chránila leptania a ďalšie kľúčové komponenty.
