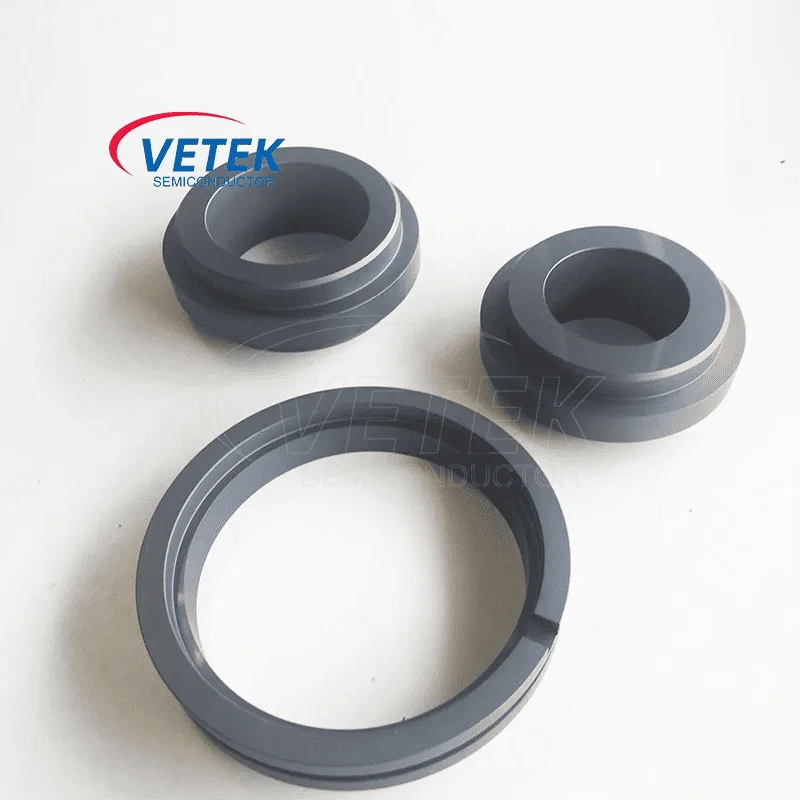

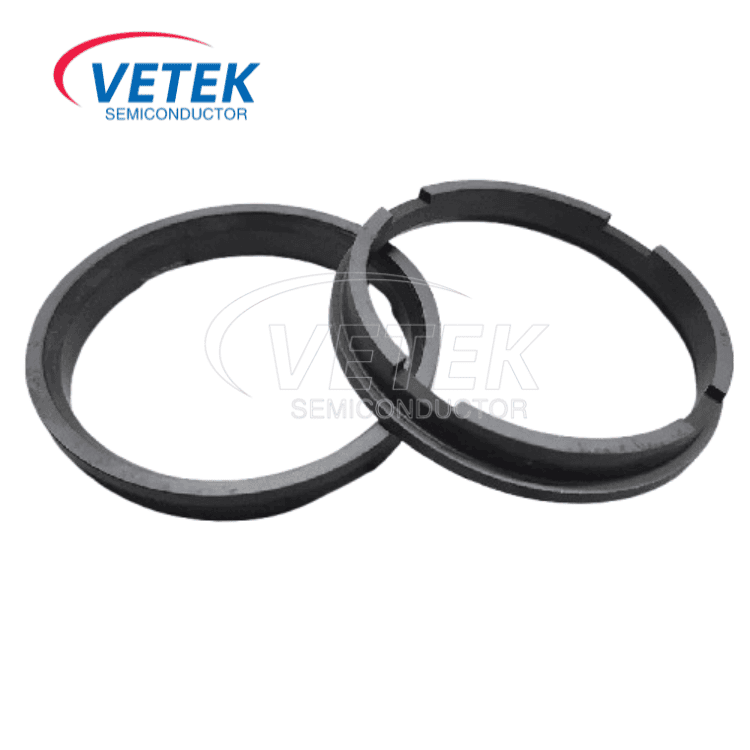

Tesniaci krúžok potiahnutý SIC pre epitaxiu

Ⅰ. Čo je to tesniaci prsteň potiahnutý sic?

Tesnenie potiahnuté SIC (tesniaci krúžok potiahnutý kremíkom) je komponent presnej tesnenia určený pre vysoko teplotné, vysoko korozívne prostredie polovodičového procesu. Jeho jadrom je proces ukladania chemickej pary (CVD) alebo procesu ukladania fyzikálnych pár (PVD), povrchom substrátu z kompozitného materiálu grafit alebo uhlíka rovnomerne pokrytý vrstvou vysokorýchlostného kremíkového karbidu (SIC), tvorba mechanickej pevnosti substrátu a potiahnutia vlastností tesnenia vysokej performácie.

Ⅱ. Zloženie produktu a základná technológia

1. Materiál substrátu:

Grafit alebo uhlíkovo-uhlíkový kompozitný materiál: Základný materiál má výhodu vysokého tepelného odporu (vydrží viac ako 2000 ℃) a nízky koeficient tepelnej expanzie, čím sa zabezpečuje rozmerová stabilita za extrémnych podmienok, ako je vysoká teplota.

Štruktúra presnosti: Dizajn presného krúžku môže byť dokonale prispôsobený dutine polovodičového zariadenia, čím sa zabezpečí rovinnosť tesniaceho povrchu a dobrú vzduchotesnosť.

2. Funkčný náter:

Vysoko čistota SIC povlak (čistota ≥ 99,99%): Hrúbka koaingu je obvykle 10-50 μm, prostredníctvom procesu CVD za vzniku vrstvy hustej nepórnej povrchovej štruktúry, čo dáva povrchu tesniaceho kruhu vynikajúcu chemickú inerte a mechanické vlastnosti.

Ⅲ. Základné fyzikálne vlastnosti a výhody

Sealistické krúžky potiahnuté SiC potiahnuté spoločnosťou Vecemicon sú ideálne pre procesy polovodičovej epitaxie kvôli ich vynikajúcemu výkonu za extrémnych podmienok. Nižšie sú uvedené konkrétne fyzikálne vlastnosti produktu:

Iv. Základné aplikácie v polovodičovom spracovaní epitaxie

Tesniaci krúžok potiahnutý SIC sa používa hlavne v MOCVD (kovové organické chemické depozície pary) a MBE (epitaxia molekulárneho lúča) a ďalšie procesné vybavenie, špecifické funkcie zahŕňajú:

1. Ochrana napätia polovodičového zariadenia

Naše tesniace krúžky potiahnuté SIC zaisťujú, že rozmerové tolerancie (zvyčajne v rámci ± 0,01 mm) rozhrania s komorou zariadenia (napr. Príruba, základný hriadeľ) sú čo najmenšie prispôsobením štruktúry krúžku.

Zároveň je tesniaci krúžok presný opracovaný pomocou CNC strojových nástrojov, aby sa zabezpečilo rovnomerné prispôsobenie sa okolo celého obvodu kontaktného povrchu, čo eliminuje mikroskopické medzery. To účinne zabraňuje úniku procesných plynov (napr. H₂, NH₃), zaisťuje čistotu prostredia rastového prostredia epitaxnej vrstvy a zlepšuje výťažok doštičiek.

Na druhej strane, dobrá tesnosť plynu môže tiež blokovať vniknutie vonkajších znečisťujúcich látok (o₂, h₂o), čím sa účinne vyhýba defektom v epitaxiálnej vrstve (ako sú dislokácie, nerovnomerné doping nečistoty).

2. Podpora dynamického tesnenia s vysokou teplotou

Prijatie zásady synergickej anti deformácie substrátom: v dôsledku nízkeho koeficientu tepelnej expanzie grafitového substrátu je veľmi malá a pri extrémnej vysokej teplote spôsobujúca povrchová deparciácia je iba 1/5 z sumy kovových pečení len 1 000 V kombinácii s ultra vysokou tvrdosťou povlaku SIC (HV2500 alebo viac) môže účinne odolať škrabancom na tesniacich povrchoch spôsobených mechanickými vibráciami alebo vplyvom častíc a udržiavať mikroskopickú rovinnosť.

V. Odporúčania údržby

1. Regulárne skontrolujte opotrebenie tesnenia povrchu (odporúča sa štvrťročná kontrola optického mikroskopu), aby ste zabránili náhlemu zlyhaniu.

2. Na odstránenie usadenín použite špeciálne čistiace prostriedky (napríklad bezvodý etanol), zakazujte mechanické mletie, aby sa zabránilo poškodeniu povlaku SIC.
