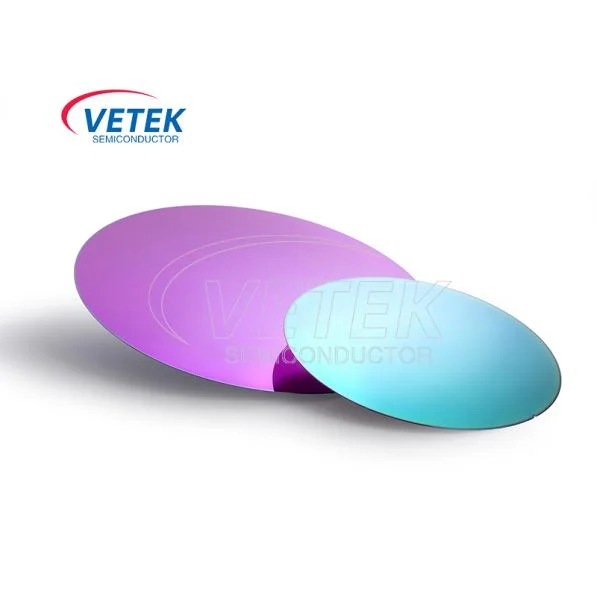

Kremík na izolátore

Vetek Semiconductor je profesionálny čínsky výrobca kremíka na izolátore. Silikón na izolátorskej doštičke je dôležitým materiálom substrátu polovodiča a jeho vynikajúce vlastnosti produktu zohrávajú kľúčovú úlohu vo vysokovýkonných, nízkoenergetických, vysokovýkonných a RF aplikáciách. Tešíme sa na vašu konzultáciu.

Pracovný princípJe to polovodičSKremík na izolátoreHlavne sa spolieha na svoju jedinečnú štruktúru a vlastnosti materiálu. A SOI oblátkaPozostáva z troch vrstiev: horná vrstva je vrstva kremíkových zariadení s jedným krystovým, stredom je vrstva izolačného oxidu (boxu) a spodná vrstva je podporným kremíkovým substrátom.

Silicon On Insulator Wafers(SOI) Structure

Štruktúra kremíka na izolátoroch (SOI)


Tvorba izolačnej vrstvy: Silikón na izolátorskej doštičke sa zvyčajne vyrába pomocou technológie Smart Cut ™ Technology alebo SIMOX (separácia pomocou implantovaného kyslíka). Technológia Smart Cut ™ vstrekuje vodíkové ióny do kremíkovej doštičky za vzniku bublinkovej vrstvy a potom spája oblátky s vodíkom s podporou kremíkadoštička



Po tepelnom spracovaní sa doštička s injekciou vodíka rozdelí od bublinkovej vrstvy, aby sa vytvorila štruktúra SOI.Technológia SIMOXImplantáty vysokoenergetického kyslíka do kremíkových doštičiek za vzniku vrstvy oxidu kremíka pri vysokých teplotách.


Znížiť parazitickú kapacitu: Vrstva krabičkyKremíkový karbidefektívne izoluje vrstvu zariadenia a základný kremík, významne redukciaG Parazitická kapacita. Táto izolácia znižuje spotrebu energie a zvyšuje rýchlosť a výkon zariadenia.




Vyvarujte sa zachytávajúcim účinkom: Zariadenia N-Well a P-Well vSOI oblátkasú úplne izolované a vyhýbajú sa efektu západky v tradičných štruktúrach CMOS. To umožňujeoblátky SOI vyrábať pri vyšších rýchlostiach.


Funkcia leptania:Vrstva jednorazového kremíkaa štruktúra vrstvy krabíc SOI doštičiek uľahčuje výrobu MEMS a optoelektronických zariadení a poskytuje vynikajúcu funkciu zastavenia leptania.


Prostredníctvom týchto charakteristík,Kremík na izolátorehrá dôležitú úlohu pri spracovaní polovodičov a podporuje nepretržitý rozvoj integrovaného obvodu (IC) amikroelektromechanické systémy (MEMS)priemyselné odvetvia. Úprimne sa tešíme na ďalšiu komunikáciu a spoluprácu s vami.


Parameter špecifikácie doštičiek 200 mm sol:


                                                                                                      Špecifikácia 200 mm Sol Wafers
Nie
Opis
Hodnota
                                                                                                                  Kremíková vrstva
1.1 Hrúbka
220 nm +/- 10 nm
1.2 Výrobná metóda
Cz
1.3 Krištáľová orientácia
<100>
1.4 Typ vodivosti p
1.5 Dopustený Bór
1.6 Priemer odporu
8,5 - 11,5 0hm*cm
1.7 RMS (2x2 um)
<0,2
1.8 LPD (veľkosť> 0,2um)
<75
1.9 Large defects larger than 0.8 microns (Area)
<25
1.10

Edge Chip, Scratch, Crack, Jork/Pit, Haze, Orange Cuel (vizuálna kontrola)

0
1.11 Prázdne väzby: vizuálna inšpekcia> priemer 0,5 mm
0



Silikón na izolátoroch výrobných obchodov:


Silicon On Insulator Wafers shops
