Halfmoon pre LPE reakčnú komoru

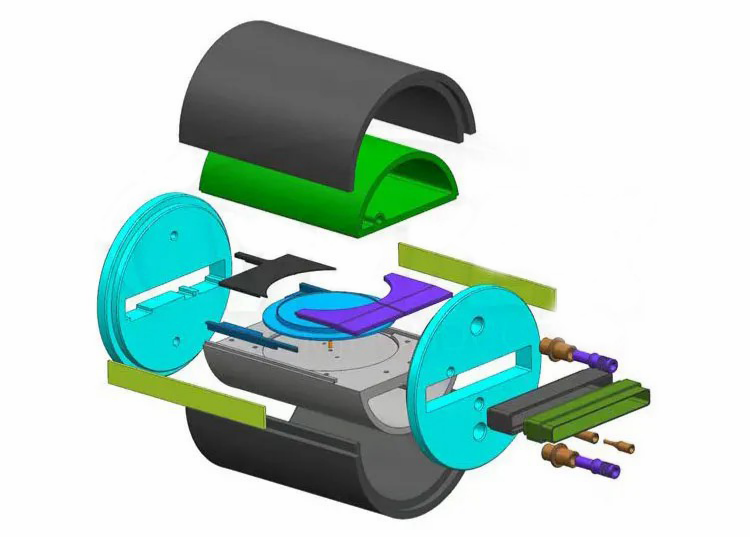

Čo je to Halfmoon v LPE reakčnej komore?

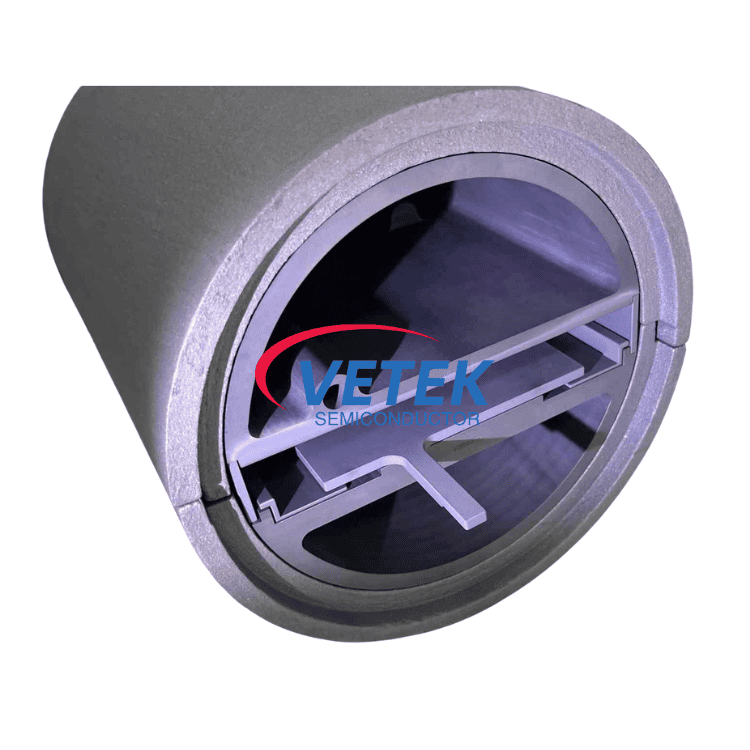

V mnohých horizontálnych reaktoroch LPE je Halfmoon súčasťou zostavy vnútornej komory. Rôzni výrobcovia zariadení môžu používať mierne odlišné štruktúry, ale funkcia je vo všeobecnosti podobná. Komponent je zvyčajne rozdelený na hornú a dolnú časť:

• Horný polmesiac:Horná časť funguje hlavne ako nosná konštrukcia vo vnútri reaktora. Pretože zostáva v blízkosti vysokoteplotnej procesnej zóny po dlhú dobu, materiál musí zostať stabilný bez zjavnej deformácie po opakovaných tepelných cykloch. Ďalším dôležitým bodom je chemická stabilita. Počas epitaxie SiC obsahuje prostredie komory reaktívne plyny, takže grafitový povrch musí byť náležite chránený.
• Dolný polmesiac:Spodná časť je pripojená v blízkosti oblasti kremennej trubice a otočnej zostavy. Podieľa sa na zavádzaní plynu a mechanickej podpore počas epitaxného rastu. V porovnaní s bežnými grafitovými konštrukčnými časťami dolný Halfmoon zvyčajne čelí vyšším požiadavkám na odolnosť proti oxidácii a stabilitu tepelného šoku z dôvodu nepretržitého zahrievania a chladenia počas prevádzky reaktora.

Kľúčové vlastnosti VETEK Halfmoon pre LPE reakčnú komoru

1. Grafitový substrát s vysokou čistotou

Základným materiálom je vysoko čistý grafit vhodný pre prostredie polovodičových procesov. Čistota materiálu je dôležitá pri epitaxii SiC, pretože kovová kontaminácia môže ovplyvniť stabilitu rastu kryštálov a kvalitu filmu. VETEK používa pre túto aplikáciu purifikované grafitové materiály s kontrolovanými hladinami nečistôt.

2. Pokročilý povlak CVD SiC & TaC

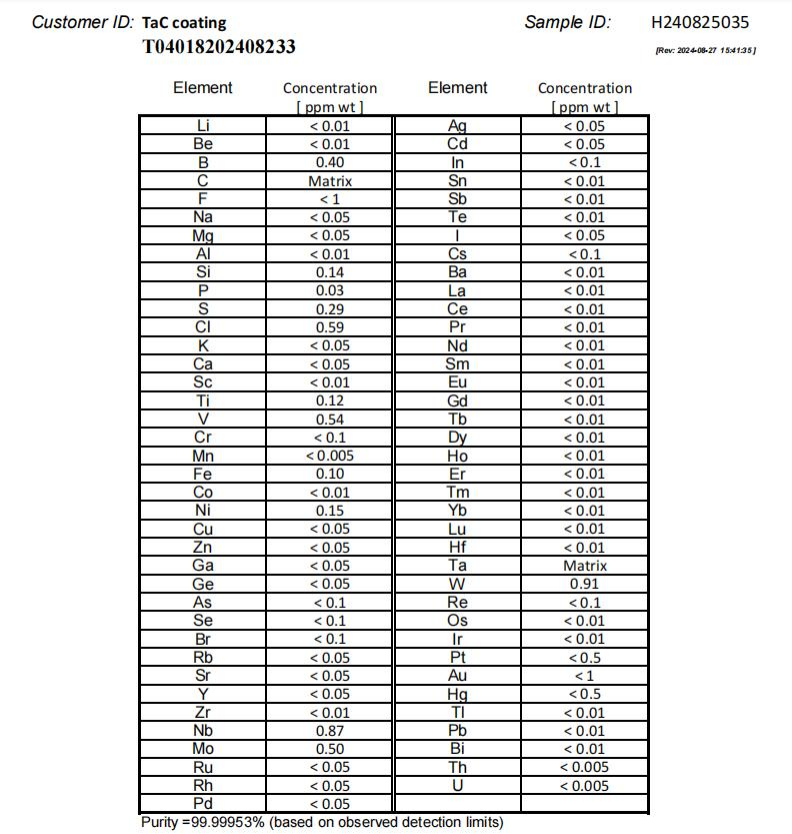

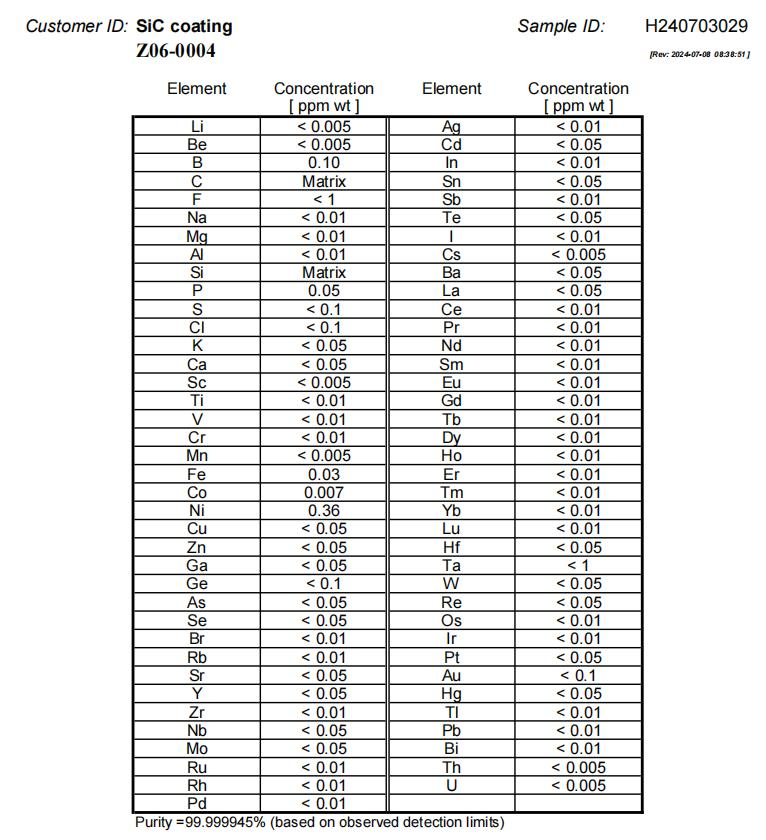

Väčšina komponentov Halfmoon je potiahnutá CVD SiC na zlepšenie povrchovej ochrany pri vysokoteplotných procesných podmienkach. Pre náročnejšie prostredia je k dispozícii aj povrchová úprava TaC. Medzi typické výhody potiahnutých štruktúr patria:

• lepšia odolnosť voči korozívnym procesným plynom
• nižšia tvorba častíc
• zvýšená odolnosť povrchu
• lepšia stabilita počas tepelných cyklov

Pri praktickom použití výber povlaku zvyčajne závisí od teploty reaktora, chémie procesu a očakávanej životnosti.

3. Vynikajúca tepelná stabilita

VETEK Halfmoon, navrhnutý pre vysokoteplotné prostredie na spracovanie polovodičov, si zachováva rozmerovú stabilitu a štrukturálnu integritu počas predĺžených epitaxných cyklov, vďaka čomu je veľmi vhodný pre zariadenia LPE a MOCVD.

4. Presné CNC obrábanie

VETEK má pokročilé možnosti presného CNC obrábania s riadením rozmerov na mikrónovej úrovni, čo zaisťuje vynikajúcu kompatibilitu so zložitými štruktúrami reaktorov LPE a prispôsobenými požiadavkami na vybavenie.

5. Dlhá životnosť

Vďaka optimalizovanej technológii priľnavosti povlaku a vysoko čistému spracovaniu materiálov vykazujú komponenty VETEK Halfmoon vynikajúcu odolnosť pri opakovaných tepelných cykloch a korozívnych procesných plynoch, čím sa znižuje frekvencia údržby a celkové prevádzkové náklady.

Technické výhody

Aplikácie

VETEK Halfmoon for LPE reakčná komora sa široko používa v:

• Epitaxné systémy karbidu kremíka (SiC).
• LPE horizontálne reaktory
• Zariadenie na epitaxiálny rast polovodičov
• Vysokoteplotné procesné komory CVD
• Pokročilé polovodičové systémy tepelného poľa
• Systémy rastu kryštálov SiC
• Výroba polovodičov tretej generácie

Naše produkty sú kompatibilné s viacerými bežnými platformami zariadení a možno ich prispôsobiť podľa výkresov zákazníka alebo špecifikácií reaktora.

Prečo si vybrať VETEK Semiconductor?

VETEK Semiconductor sa už mnoho rokov zameriava na polovodičové grafitové komponenty a technológie povrchovej úpravy. Od roku 2016 spoločnosť pokračuje v rozvoji svojich schopností v oblasti čistenia, presného obrábania grafitu a výroby CVD povlakov pre polovodičové aplikácie.

Schopnosti VETEK:

• Skúsenosti s epitaxnými komponentmi SiC a časťami reaktora
• Vlastná výroba CVD SiC a TaC povlakov
• Kontrola čistenia materiálu na úrovni polovodičov
• Zákazková výroba na základe výkresov alebo vzoriek
• Stabilná výrobná kapacita pre dávkové objednávky
• Dodávka grafitovej plsti a materiálov tepelného poľa
• Systém manažérstva kvality ISO9001
• Technická podpora pre zahraničných zákazníkov

FAQ

(1) Aká je funkcia Halfmoon v LPE reaktore?

Komponent Halfmoon podporuje vedenie toku plynu, integráciu štruktúry komory, riadenie teploty a rotáciu susceptora vo vnútri epitaxnej reakčnej komory.

(2) Je Halfmoon v priamom kontakte s oblátkou?

Normálne nie. Vo väčšine konštrukcií reaktorov LPE zostáva Halfmoon okolo zostavy komory a nedotýka sa priamo plátku.

(3) Prečo používať povlak SiC alebo TaC na povrchu?

Náter slúži hlavne na ochranu. Počas epitaxie SiC sú grafitové časti dlhodobo vystavené vysokej teplote a reaktívnym plynom. Povlak pomáha zlepšiť odolnosť proti oxidácii a znižuje opotrebenie povrchu a tvorbu častíc.

(4) Môže byť časť prispôsobená?

áno. Väčšina častí Halfmoon sa v skutočnosti vyrába podľa konštrukcie reaktora a zákazníckych výkresov, pretože rozmery a detaily inštalácie sa často líšia medzi platformami zariadení.
